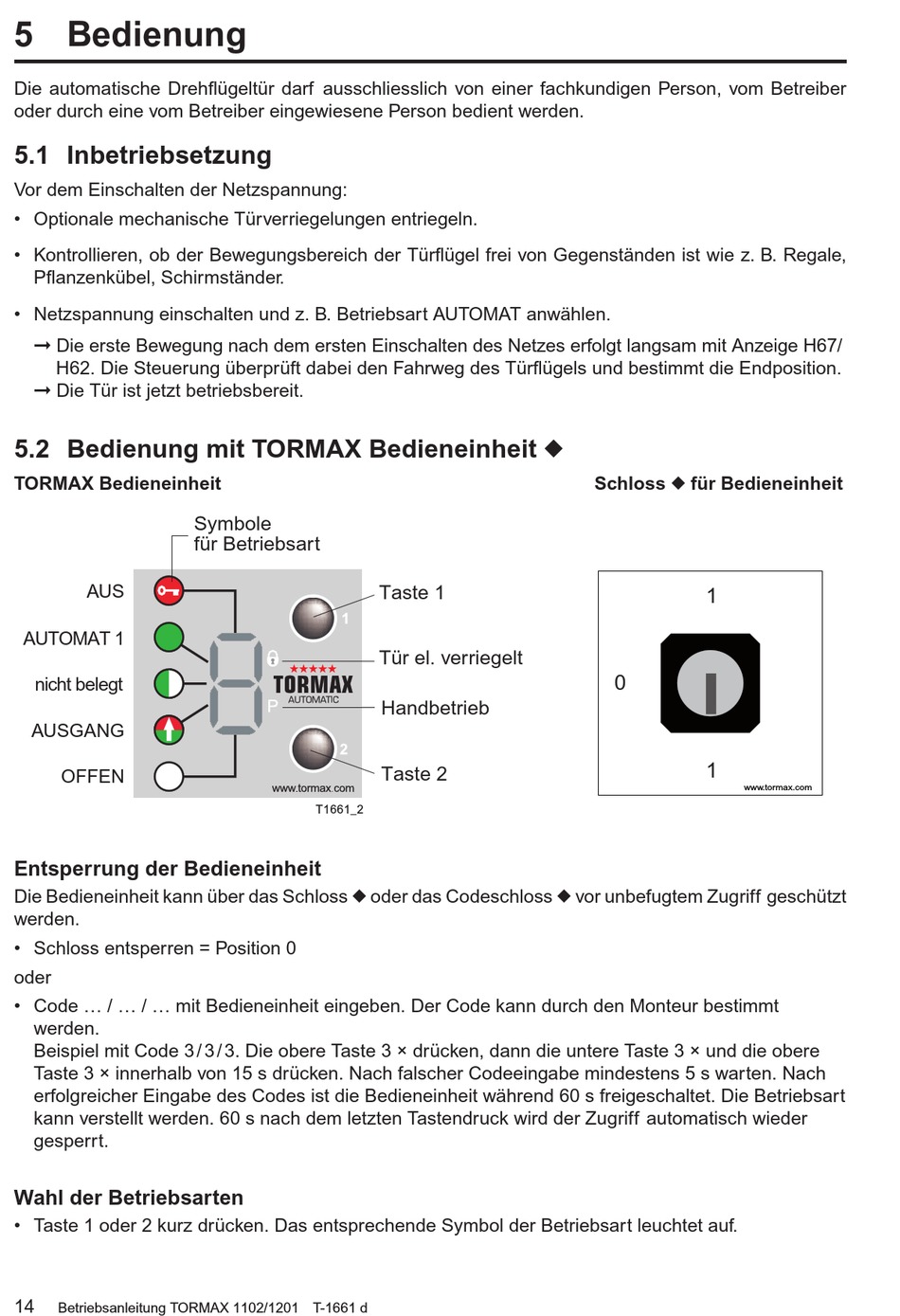

5 Bedienung

Die automatische Drehflügeltür darf ausschliesslich von einer fachkundigen Person, vom Betreiber
oder durch eine vom Betreiber eingewiesene Person bedient werden.

5.1 Inbetriebsetzung

Vor dem Einschalten der Netzspannung:
• Optionale mechanische Türverriegelungen entriegeln.
• Kontrollieren, ob der Bewegungsbereich der Türflügel frei von Gegenständen ist wie z. B. Regale,
Pflanzenkübel, Schirmständer.
• Netzspannung einschalten und z. B. Betriebsart AUTOMAT anwählen.
 Die erste Bewegung nach dem ersten Einschalten des Netzes erfolgt langsam mit Anzeige H67/
H62. Die Steuerung überprüft dabei den Fahrweg des Türflügels und bestimmt die Endposition.
 Die Tür ist jetzt betriebsbereit.
5.2 Bedienung mit TORMAX Bedieneinheit u
TORMAX Bedieneinheit
AUS
AUTOMAT 1
nicht belegt
AUSGANG
OFFEN

Entsperrung der Bedieneinheit

Die Bedieneinheit kann über das Schloss u oder das Codeschloss u vor unbefugtem Zugriff geschützt
werden.
• Schloss entsperren = Position 0
oder
• Code ... / ... / ... mit Bedieneinheit eingeben. Der Code kann durch den Monteur bestimmt
werden.
Beispiel mit Code 3 / 3 / 3. Die obere Taste 3 × drücken, dann die untere Taste 3 × und die obere
Taste 3 × innerhalb von 15 s drücken. Nach falscher Codeeingabe mindestens 5 s warten. Nach
erfolgreicher Eingabe des Codes ist die Bedieneinheit während 60 s freigeschaltet. Die Betriebsart
kann verstellt werden. 60 s nach dem letzten Tastendruck wird der Zugriff automatisch wieder
gesperrt.

Wahl der Betriebsarten

• Taste 1 oder 2 kurz drücken. Das entsprechende Symbol der Betriebsart leuchtet auf.
14
Betriebsanleitung TORMAX 1102/1201 T-1661 d
Symbole
für Betriebsart
1
2
3
4
T1661_2
Taste 1
Tür el. verriegelt
Handbetrieb
Taste 2
Schloss u für Bedieneinheit
1
0
1
