Installation/Peripherie; Usb-Schnittstelle (Universal Serial Bus) - Janitza Rd 96 Benutzerhandbuch Und Technische Daten

RD 96
6.

Installation/Peripherie

6.1

USB-Schnittstelle (Universal Serial Bus)

Zur Verbindung mit dem Messgerät (UMG 801) be-
sitzt das RD 96 auf der Rückseite 2 USB-Schnitt-
stellen.
Das serielle Bussystem USB erfordert, dass die
USB-Schnittstelle des Typs A am UMG 801 mit
einem USB-Kabel an die USB-Schnittstelle des
Typs B am RD 96 angeschlossen wird.
Die USB-Schnittstelle des Typs A am RD 96 dient
als weiterer serieller Anschluss an das Bussystem.
USB-Anschluss USB-Anschluss
2.0 (Typ A) 2.0 (Typ B)
Abb.: Rückseite RD 96
USB-Anschluss
2.0 (Typ B)

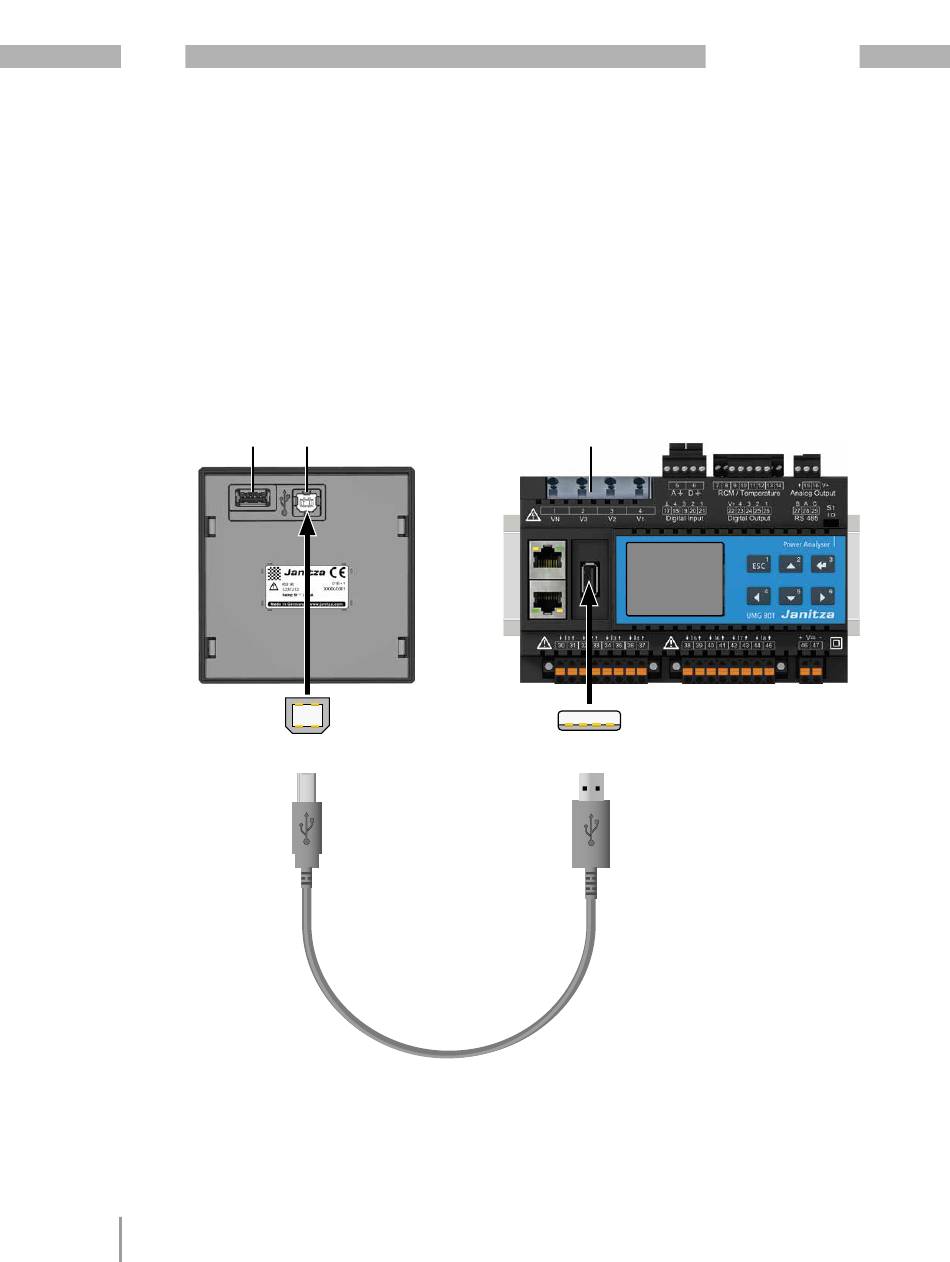

Abb.: Installation des USB-Kabels
20
USB-Kabel 2.0
(Typ-A-Stecker auf Typ-B-Stecker,
im Lieferumfang des RD 96 enthalten)
www.janitza.de
USB-Anschluss
2.0 (Typ A)
USB-Anschluss
2.0 (Typ A)
Abb.: Front UMG 801
