RD 96

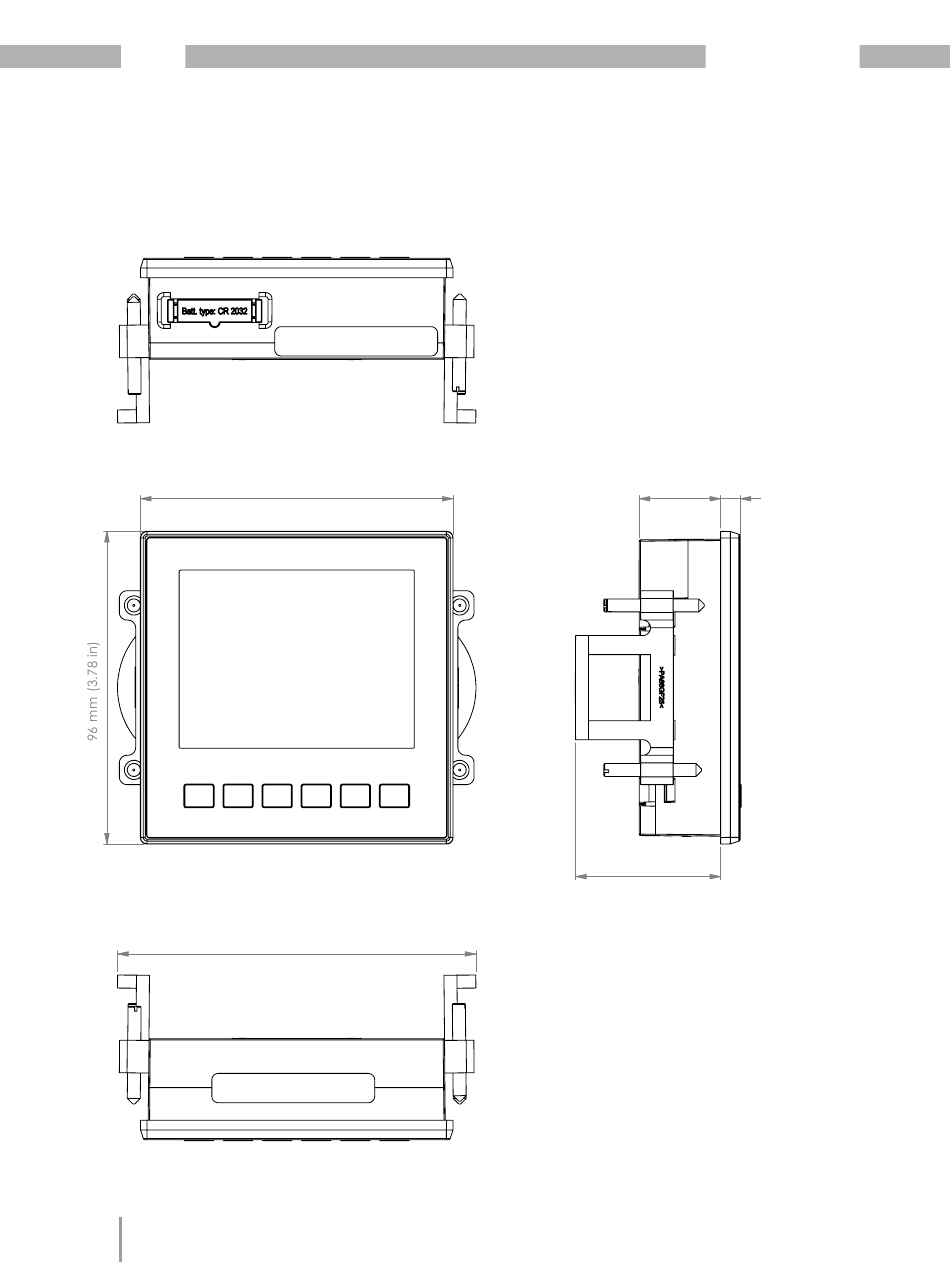

10. Maßbilder
· Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu.
· Alle Maßangaben in mm (in).
Abb. Ansicht von unten
96 mm (3.78 in)
Abb. Frontansicht
96 mm (3.78 in) 96 mm (3.78 in)
96 mm (3.78 in)
110 mm (4.33 in)
110 mm (4.33 in) 110 mm (4.33 in)
Abb. Ansicht von oben
110 mm (4.33 in)
28
25 mm
Abb. Seitenansicht
(0.98 in)
25 mm 25 mm
(0.98 in) (0.98 in)
25 mm
(0.98 in)
44,5 mm
(1.75 in)
44,5 mm 44,5 mm
(1.75 in) (1.75 in)
44,5 mm
(1.75 in)
www.janitza.de
6 mm
(0.24 in)
6 mm 6 mm
(0.24 in) (0.24 in)
6 mm
(0.24 in)
