RD 96
7.

Bedienung und Tastenfunktionen

Nach dem Anschluss des USB-Kabels erscheint
mit einer Zeitverzögerung die Anzeige des UMG
801 auf dem externen Display (RD 96).
Durch Betätigen der Funktionstaste 1 ESC gelan-
gen Sie in die Menü-Auswahl des Messgeräts.

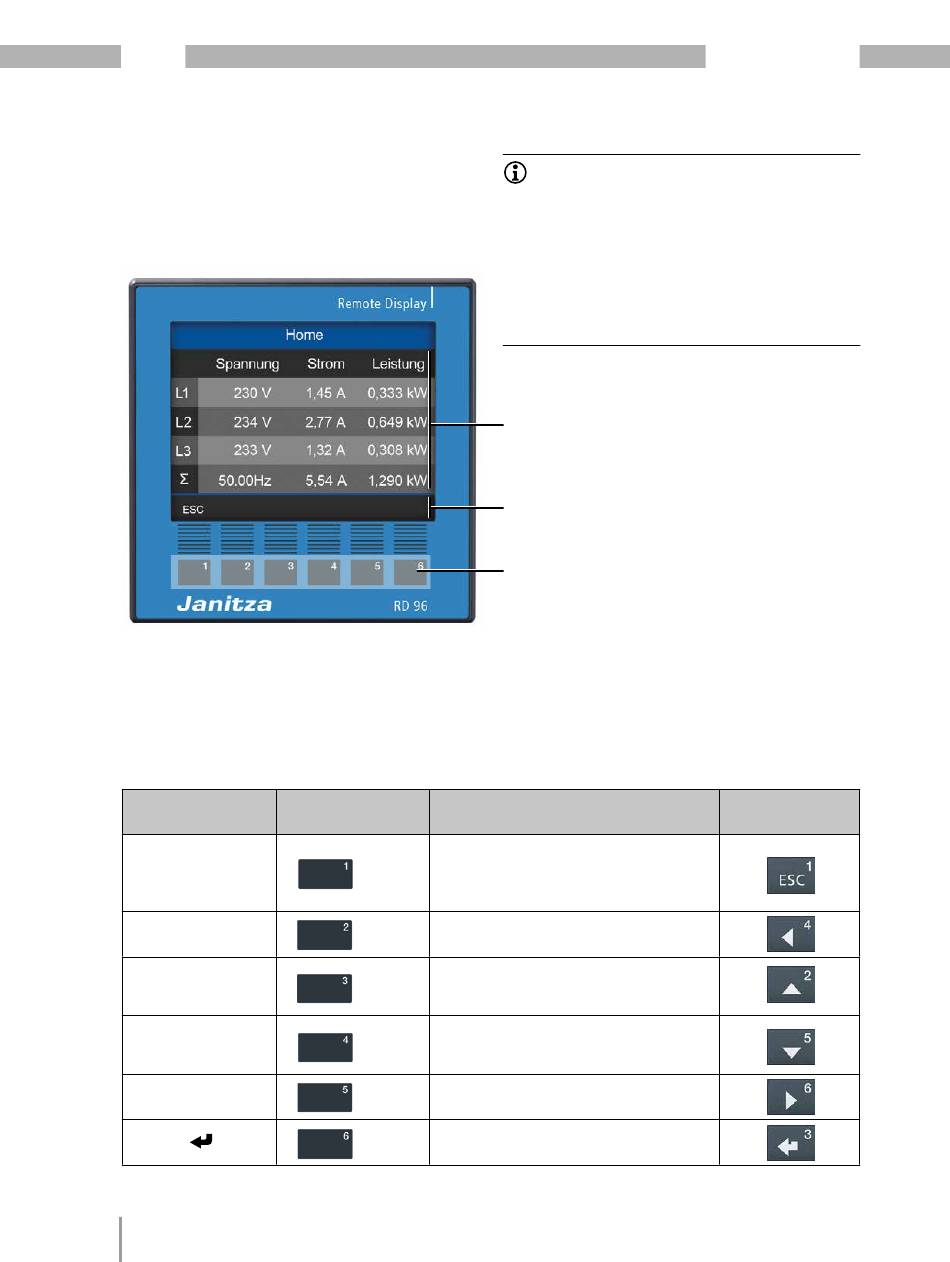

Abb. Standardanzeige UMG 801 - RD 96
Die Bedienung des RD 96 erfolgt über 6 Tasten,
die dem UMG 801 entsprechend folgende Funk-
tionenbesitzen:
· Auswahl von Messwertanzeigen.
· Navigation innerhalb der Menüs.
· Geräte-Konfiguration.
Anzeige-Symbole
ESC
3
5
6

Tab. Gegenüberstellung der Tasten und Funktionen des RD 96 und UMG 801
22
Tasten RD 96 Funktion
· Menü anzeigen.
· 1 Schritt zurück.
Taste 1
· Aktion abbrechen (ESC).
· Mehrmaliges Betätigen führt zum Menü.
Taste 2
· Position wählen (nach links, „3").
· Menüpunkt oder Position wählen
Taste 3
(nach oben, „5").
· Auswahl ändern (Ziffer +1).
· Menüpunkt oder Position wählen
Taste 4
(nach unten, „6").
· Auswahl ändern (Ziffer -1).
Taste 5
· Position wählen (nach rechts, „").
Taste 6
· Auswahl bestätigen (Enter).
INFORMATION
· Während des Systemstarts (Booting) des Mess-
geräts erscheint die RD96-Anzeige zeitverzögert
(die Zeit ist abhängig vom Messgerät und der
Anzahl der angeschlossenen Module).
· Eine ausführliche Beschreibung zum
UMG 801 und den Modulen finden Sie in den
jeweiligen Nutzungsinformationen zu den
Geräten.
Anzeige für Messwerte und zur Geräte-Konfiguration
Anzeige-Symbole der Tastenfunktionen
Funktionstasten
www.janitza.de
Tasten UMG 801
