Befestigung

Befestigen Sie das Gerät mit den seitlichen Be-
festigungsklammern innerhalb der Front- oder
Schalttafel. Gehen Sie dazu wie folgt vor:
· Entfernen Sie vor Einsetzen des Geräts die Be-
festigungsklammern (z.B. mit einem Schrauben-
dreher) durch eine horizontale Hebelbewegung.

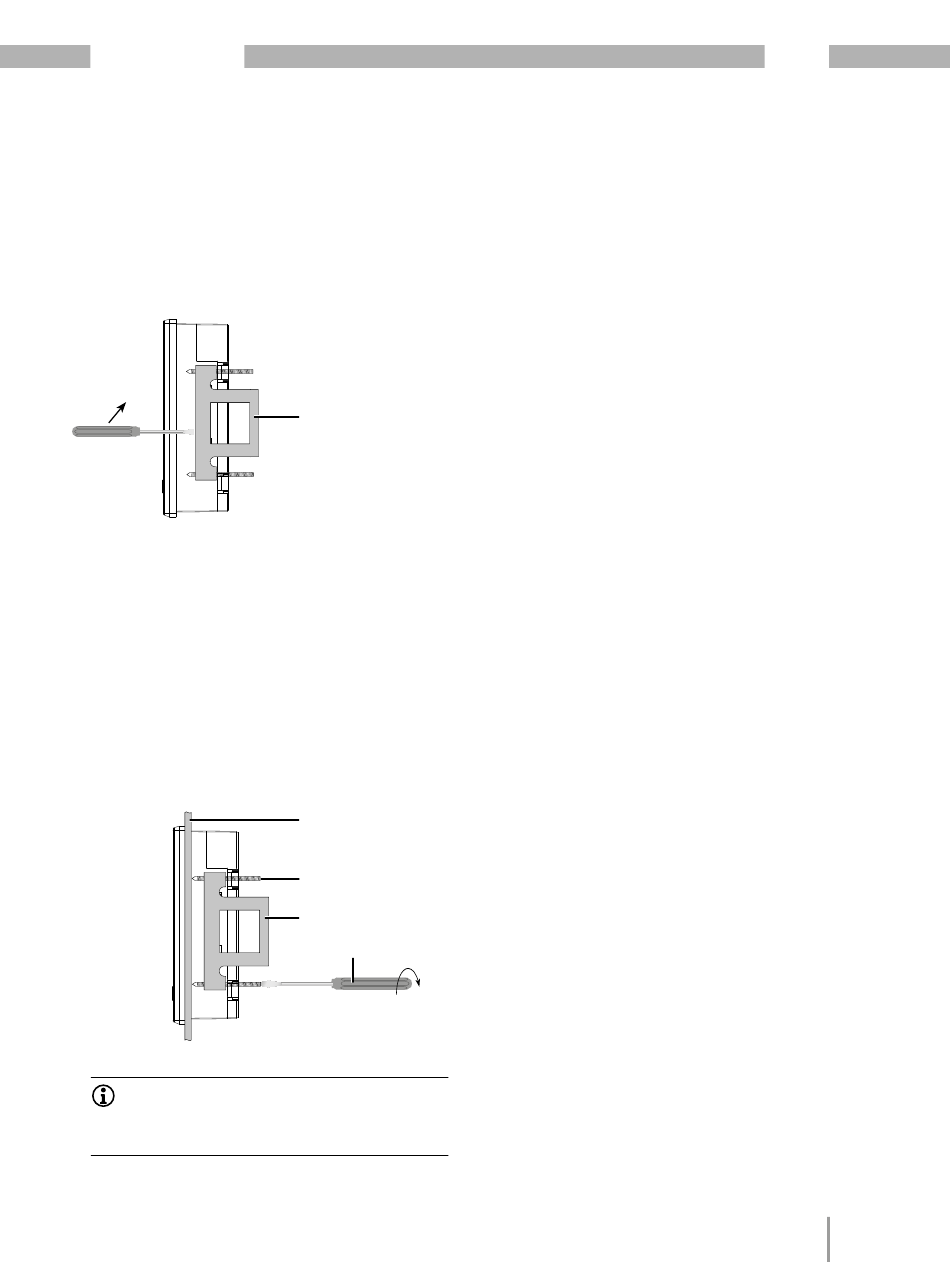

Abb.: Seitenansicht des RD 96
mit Befestigungsklammer.
· Führen Sie Ihr Gerät von vorne durch die Front-
oder Schalttafel.
· Befestigen Sie die Klammern seitlich am Gerät
durch Einschieben und Einrasten.
· Drehen Sie die Spannschrauben ein, bis diese die
Montageplatte berühren.
· Anschließend mit jeweils zwei weiteren Umdre-
hungen die Spannschrauben anziehen. Zu fest
angezogene Spannschrauben können die Be-
festigungsklammern zerstören!
Abb.: Seitenansicht - Befestigung des RD 96
INFORMATION
Berühren die Spannschrauben die Montageplatte,
drehen Sie diese max. 2 weitere Umdrehungen!
Befestigungklammer
Montageplatte
Spannschraube
Befestigungklammer
Schraubendreher
RD 96
