Montage

5.1

Einbauort

GEFAHR
Gefahr durch elektrischen Schlag!
Elektrische Schläge führen zu ernsten Verletzun-
gen, bis hin zum Tod.
· Vor der Montage und Anschluss des Geräts Ihre
Anlage spannungsfrei schalten!
· Gegen Wiedereinschalten sichern!
· Spannungsfreiheit feststellen!
· Erden und Kurzschließen!
· Benachbarte, unter Spannung stehende Teile
abdecken oder abschranken!
· Die Montage darf nur von qualifiziertem Perso-
nal mit elektrotechnischer Ausbildung durchge-
führt werden!
Montieren Sie das Gerät in ortsfeste und wetter-
geschützte Front- oder Schalttafeln von Schalt-
schränken oder Installationskleinverteilern im
Innenbereich.
Erden Sie leitende Front- oder Schalttafeln!
ACHTUNG
Sachschaden durch Nichtbeachtung der Monta-
gehinweise!
Nichtbeachtung der Montagehinweise kann Ihr Ge-
rät beschädigen oder zerstören.
· Sorgen Sie in Ihrer Einbau-Umgebung für
ausreichende Luftzirkulation, bei hohen Um-
gebungstemperaturen ggf. für Kühlung!
18
5.2

Einbaulage

Das Ausbruchsmaß in der Front- oder Schalttafel
beträgt 92 mm x 92 mm
+0,8 +0,8
(3.62 in x 3.62 in).
+0.03 +0.03
Berücksichtigen Sie für eine ausreichende Belüf-
tung des Geräts die Mindestabstände zu benach-
barten Bauteilen!

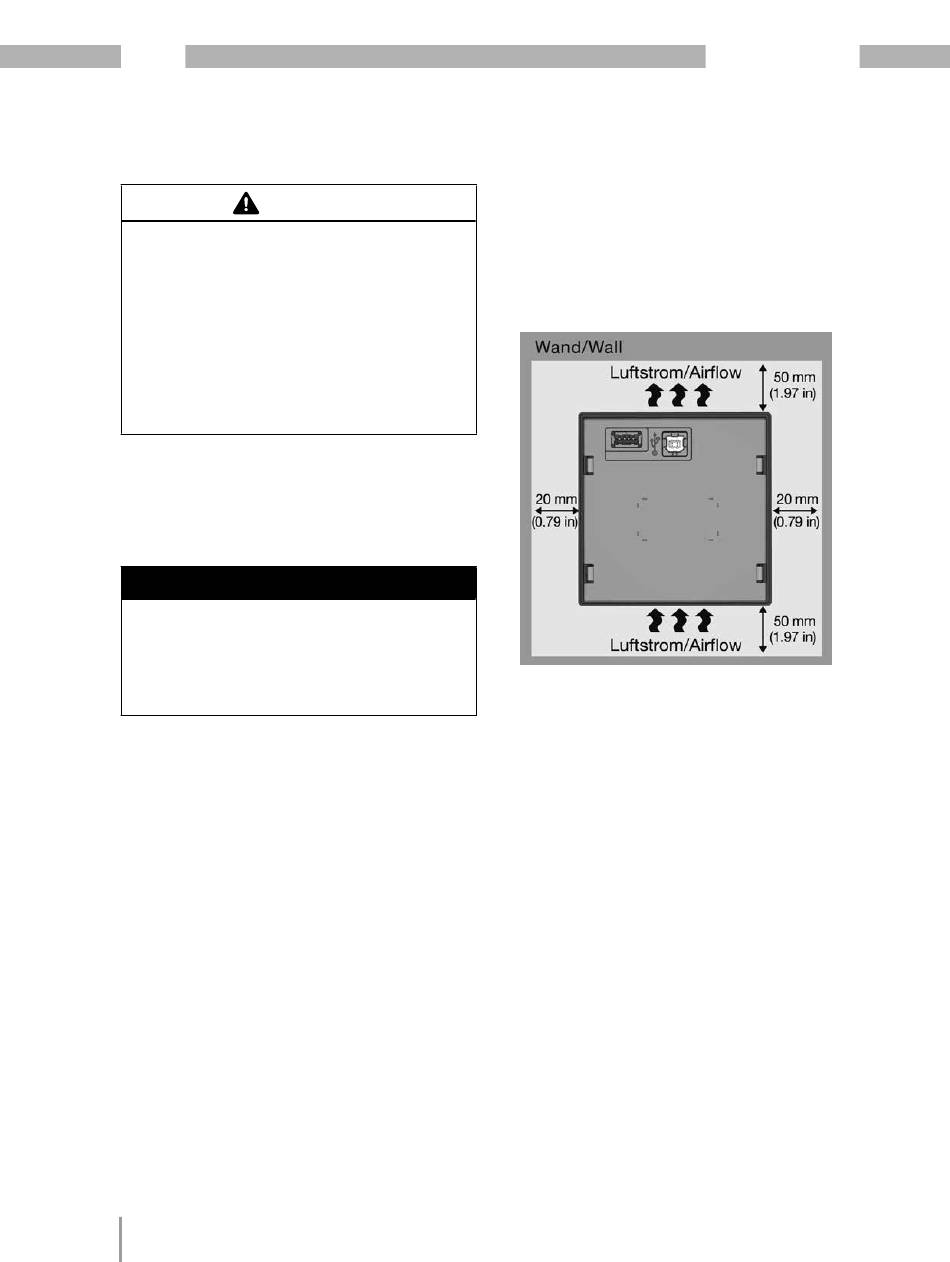

Abb.: Einbaulage Rückansicht RD 96 - Mindesabstände
und Luftstrom.
