· Achten Sie darauf, dass Ihr Gerät mit dem Be- nutzerhandbuch übereinstimmt. · Dieses Benutzerhandbuch ist gültig für das Remote Display RD 96 in Kombination mit dem UMG 801. Gesonderte Gültigkeiten und Unter- scheidungen sind gekennzeichnet. · Lesen und verstehen Sie zunächst produktbeglei- tende Dokumente. -
Seite 7: Defektes Gerät/Entsorgung
· Berücksichtigen Sie hierbei die Transportbedin- gungen. INFORMATION Defekte oder beschädigte Geräte senden Sie bitte zurück an die Janitza electronics GmbH unter Be- rücksichtigung der Versandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte mit verbauten Batterien oder Akkus! Versuchen Sie nicht das Gerät (die Komponente) -
Seite 8: Sicherheit
RD 96 www.janitza.de Sicherheit Gefahrenstufen Das Kapitel Sicherheit enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung Warn- und Sicherheitshinweise sind durch ein von Sachschäden beachten müssen. Warnsymbol hervorgehoben und die Gefahren- stufen sind je nach Gefährdungsgrad wie folgt... -
Seite 9: Produktsicherheit
RD 96 Produktsicherheit Beachten Sie im Umgang mit unseren Geräten deshalb grundsätzlich: Das Gerät entspricht dem Stand der Technik und · die im Benutzerhandbuch und auf dem Typen- den anerkannten sicherheitstechnischen Regeln, schild genannten Grenzwerte nicht überschreiten! trotzdem können Gefahren entstehen. -
Seite 10: Elektrotechnisch Qualifiziertes Personal
RD 96 www.janitza.de Elektrotechnisch qualifiziertes Personal Um Personen- und Sachschäden zu vermeiden, darf nur elektrotechnisch qualifiziertes Personal an Geräten und deren Komponenten, Modulen, Bau- gruppen, Systemen und Stromkreisen arbeiten mit Kenntnissen · der nationalen und internationalen Unfallverhü- tungsvorschriften. · in Standards der Sicherheitstechnik. - Seite 11 RD 96...
-
Seite 12: Produktbeschreibung

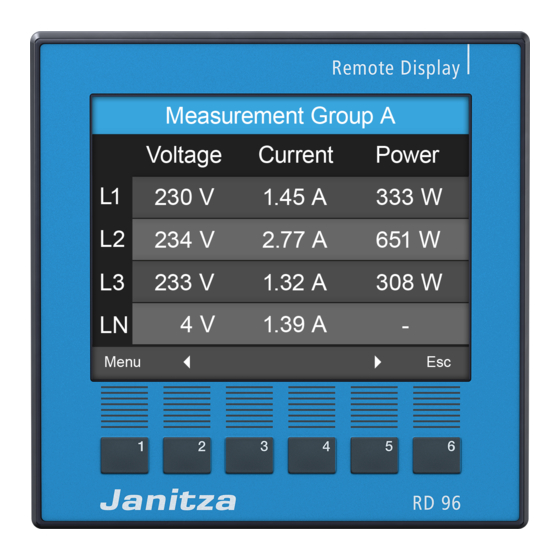

RD 96 www.janitza.de Produktbeschreibung Gerätebeschreibung INFORMATION Das RD 96 ist ein externes Display zum Auslesen Dieses Benutzerhandbuch beschreibt das RD 96 in und zur Konfiguration des Janitza-Hutschienen- Kombination mit dem UMG 801, ggf. mit Modulen, Messgeräts UMG 801 und dessen angereihten und liefert Informationen zum Betrieb des Geräts. -
Seite 13: Eingangskontrolle
RD 96 Eingangskontrolle Bestimmungsgemäße Verwendung Der einwandfreie und sichere Betrieb dieses Das externe Display RD 96 Geräts und dessen Komponenten setzen sachge- · ist nur für den Einsatz im industriellen Bereich mäßen Transport, sachgerechte Lagerung, Aufstel- bestimmt. lung und Montage, Bedienung und Instandhaltung ·... -
Seite 14: Leistungsmerkmale
Anzahl Art. Nr. Bezeichnung Allgemeines · Externes Display (für das UMG 801) als Front- 52.31.212 RD 96 - Externes Display tafeleinbaugerät mit den Abmessungen 96 x 96 USB-Kabel (Typ-A-Stecker auf Typ- mm (3,78 x 3,78 in). 08.02.434 B-Stecker), 1,8 m (1.97 yd) ·... - Seite 15 RD 96...
-
Seite 16: Aufbau Des Geräts
RD 96 www.janitza.de Aufbau des Geräts Gerätefront Pos. Funktion/Bezeichnung Hersteller-Logo Funktionstasten Anzeige-Symbole der Tastenfunktionen Anzeige für Messwerte und zur Geräte- konfiguration (UMG 801) Geräte-Bezeichnung USB-Schnittstelle (2.0), Typ A USB-Symbol USB-Schnittstelle (2.0), Typ B (USB-An- schluss vom UMG kommend) Klebestelle für Typenschild Abb.: Gerätefront mit Display... -
Seite 17: Kennzeichnung Des Geräts (Typenschild)
RD 96 Kennzeichnung des Geräts (Typenschild) 01B • 1 RD 96 XXXX/0001 5231212 Rating: 5V 200mA Made in Germany • www.janitza.com Pos. Bezeichnung Beschreibung Herkunftsbezeichnung/ Herkunftsland und Web-Adresse des Herstellers. Web-Adresse Betriebsdaten Versorgungsspannung und Nennstrom. Artikelnummer des Geräts Artikelnummer des Herstellers. -
Seite 18: Montage
Sachschaden durch Nichtbeachtung der Monta- gehinweise! Nichtbeachtung der Montagehinweise kann Ihr Ge- rät beschädigen oder zerstören. · Sorgen Sie in Ihrer Einbau-Umgebung für Abb.: Einbaulage Rückansicht RD 96 - Mindesabstände ausreichende Luftzirkulation, bei hohen Um- und Luftstrom. gebungstemperaturen ggf. für Kühlung! -
Seite 19: Befestigung
· Anschließend mit jeweils zwei weiteren Umdre- hungen die Spannschrauben anziehen. Zu fest angezogene Spannschrauben können die Be- festigungsklammern zerstören! Montageplatte Spannschraube Befestigungklammer Schraubendreher Abb.: Seitenansicht - Befestigung des RD 96 INFORMATION Berühren die Spannschrauben die Montageplatte, drehen Sie diese max. 2 weitere Umdrehungen! -
Seite 20: Installation/Peripherie
Installation/Peripherie USB-Schnittstelle (Universal Serial Bus) Zur Verbindung mit dem Messgerät (UMG 801) be- sitzt das RD 96 auf der Rückseite 2 USB-Schnitt- stellen. Das serielle Bussystem USB erfordert, dass die USB-Schnittstelle des Typs A am UMG 801 mit einem USB-Kabel an die USB-Schnittstelle des Typs B am RD 96 angeschlossen wird. - Seite 21 RD 96 ACHTUNG Störung der elektrischen Sicherheit und der elektromagnetischen Verträglichkeit (EMV) Ihrer elektrischen Anlage durch das Verlegen von Kabeln und Leitungen unterschiedlicher Strom- arten innerhalb eines Installationssystems. Das Verlegen von Kommunikationskabel und Stromkabel in ein und demselben Kabelkanal- system kann zu Interferenzen in den Kommunika- tionskabeln führen (Kombination aus Aussendung,...
-
Seite 22: Bedienung Und Tastenfunktionen
· Menüpunkt oder Position wählen Taste 4 (nach unten, „6”). · Auswahl ändern (Ziffer -1). Taste 5 · Position wählen (nach rechts, „”). Taste 6 · Auswahl bestätigen (Enter). Tab. Gegenüberstellung der Tasten und Funktionen des RD 96 und UMG 801... - Seite 23 RD 96...
-
Seite 24: Service Und Wartung
· Seriennummer (siehe Typenschild). rierung, das Gerät zurück an den Hersteller! · Genaue Fehlerbeschreibung. INFORMATION Dieses Benutzerhandbuch beschreibt das RD 96 in Kombination mit dem UMG 801 und liefert Informationen zum Betrieb des Geräts. Beachten Sie zu diesem Benutzerhandbuch auch die weiterführenden Nutzungsinformationen zu... -
Seite 25: Vorgehen Im Fehlerfall
RD 96 Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Keine Anzeige Externe Sicherung für die Versorgungs- Sicherung ersetzen. spannung des Basisgeräts hat ausge- löst. Informieren Sie sich über die korrekturen USB-Kabel nicht oder falsch ange- USB-Kabel-Spezifikationen und das Ge- schlossen. -
Seite 26: Technische Daten
RD 96 www.janitza.de Technische Daten Allgemein Serielle Schnittstelle (USB) Nettogewicht ca. 140 g (0.31 lb) USB 2.0 (Typ A) Verpackungsgewicht ca. 440 g (0.97 lb) USB 2.0 (Typ B) (inkl. Zubehör) Maße B x H x T Versorgungsspannung DC 5 V... - Seite 27 RD 96...
-
Seite 28: 10. Maßbilder
RD 96 www.janitza.de 10. Maßbilder · Die Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu. · Alle Maßangaben in mm (in). Abb. Ansicht von unten 6 mm 96 mm (3.78 in) 25 mm Abb. Frontansicht Abb. Seitenansicht (0.98 in) (0.24 in) - Seite 29 RD 96 Abb. Ansicht von hinten 91 mm (3.58 in) 91 mm (3.58 in) 24 in) 24 in) Abb. Ausbruchmaß 92 +0,8 mm (3.62 +0.03 in) 92 +0,8 mm (3.62 +0.03 in)
