RD 96
4.
Aufbau des Geräts
4.1
Gerätefront
4
3
2
1

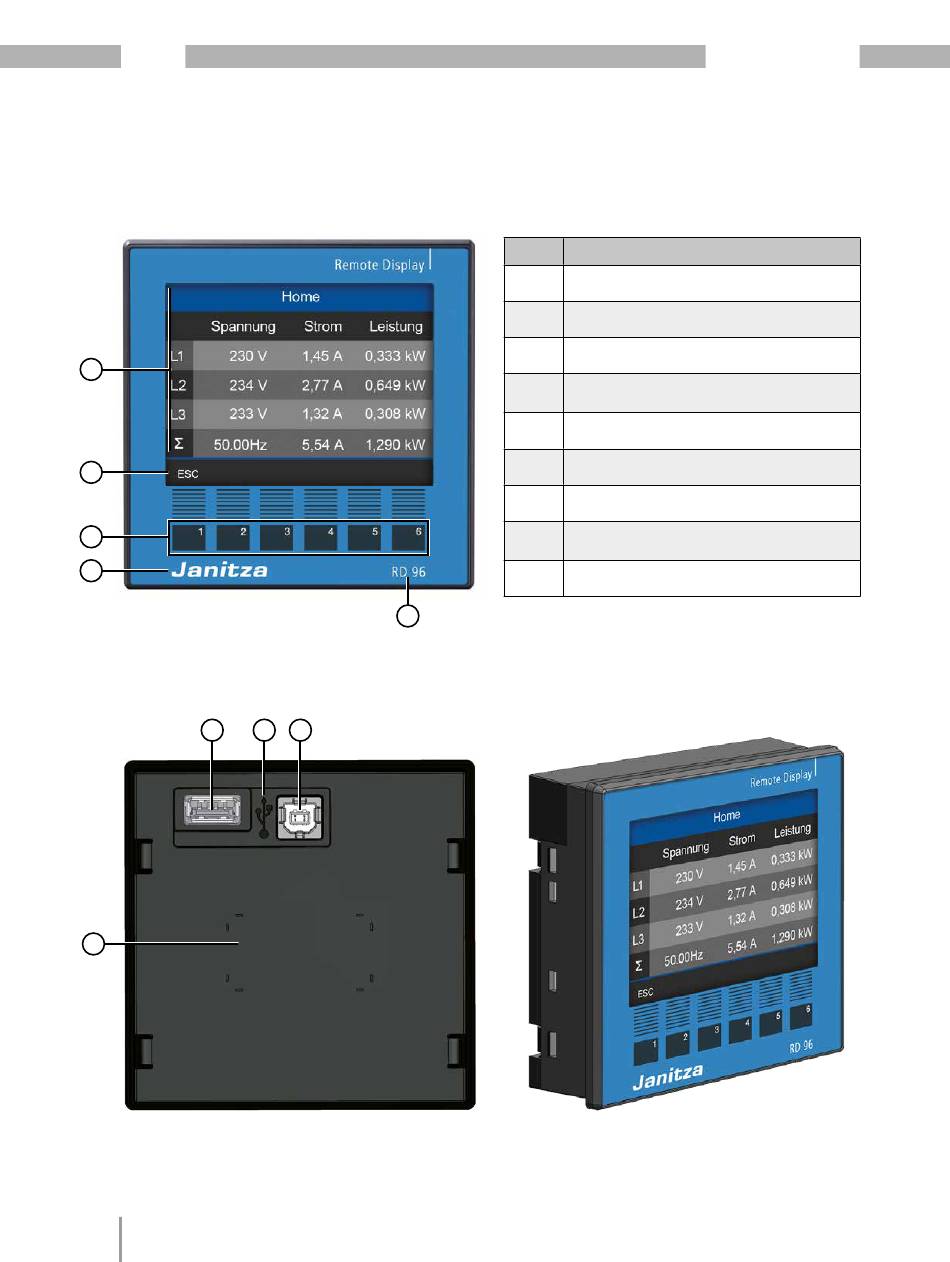

Abb.: Gerätefront mit Display
4.2
Geräte-Rückseite
6
7
9
Abb.: Geräte-Rückseite
16
5
8
Pos. Funktion/Bezeichnung
1
Hersteller-Logo
2
Funktionstasten
3
Anzeige-Symbole der Tastenfunktionen
Anzeige für Messwerte und zur Geräte-
4
konfiguration (UMG 801)
5
Geräte-Bezeichnung
6
USB-Schnittstelle (2.0), Typ A
7
USB-Symbol
USB-Schnittstelle (2.0), Typ B (USB-An-
8
schluss vom UMG kommend)
9
Klebestelle für Typenschild
Tab.: Geräteaufbau - Anschlüsse und Bedienelemente
4.3
3D-Ansicht
Abb.: Gerätefront mit Display - 3D
