5.4 Montage Performax IQ Easy, Performax IQ Easy Speed (slide bracket)

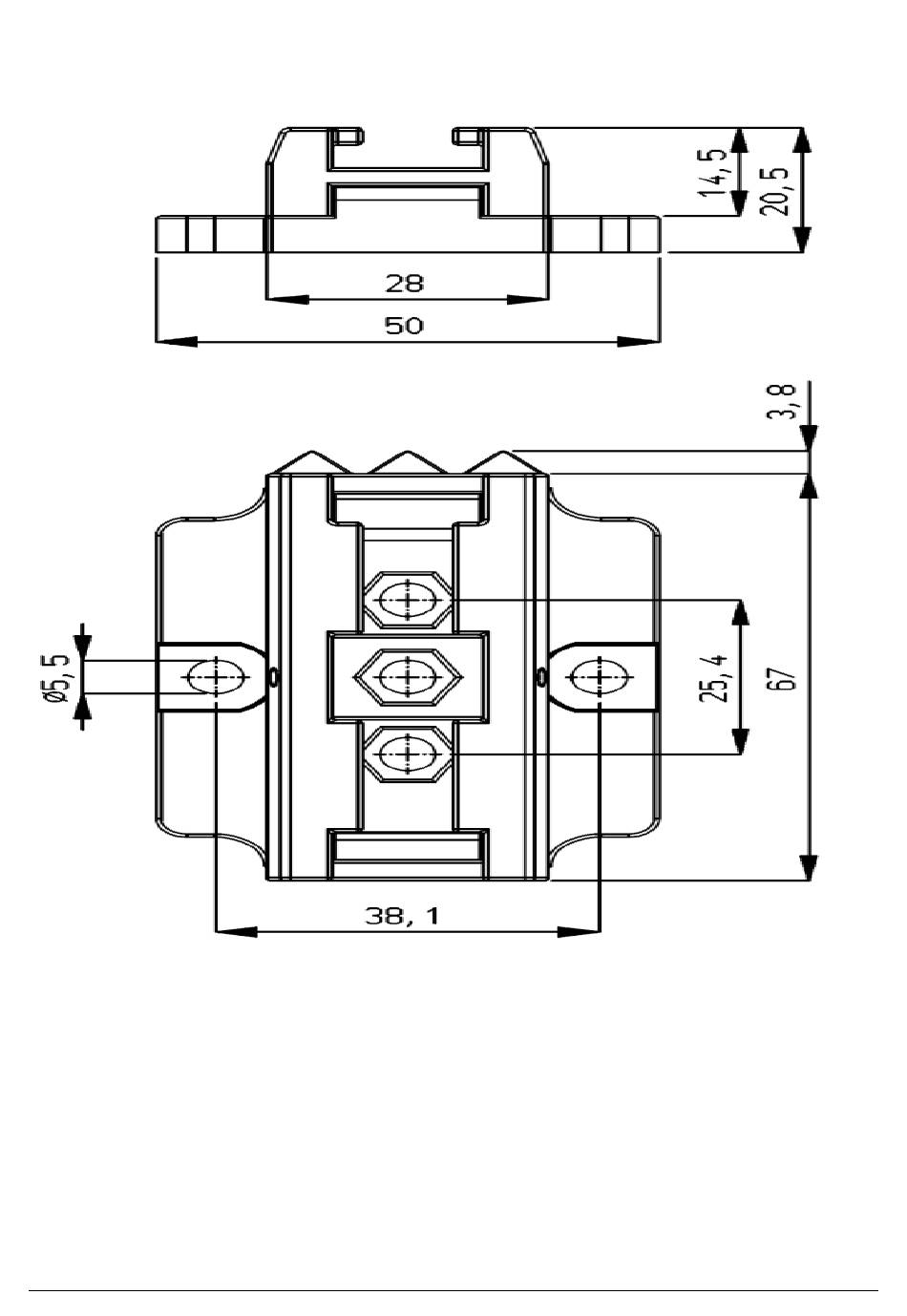

Abbildung 5: Montage des Ionensprühstabs mit Montagebügeln
- Montieren Sie die Montagefüße (1) auf die Maschine, die Dreiecke (2) zeigen in dieselbe
Richtung. Verwenden Sie hierfür passendes M5-Montagematerial (3).
- Schieben Sie die Bügel (4) auf den Ionensprühstab (5).
Achten Sie auf einen gleichen Abstand zwischen Bügeln (4) und Montagefuß (1) und
arretieren Sie den Bügel (2) mit einer Stellschraube (6).
- Bringen Sie den Ionensprühstab mit Halterungen auf den Montagefüßen an und schieben Sie
die gesamte Baugruppe in Richtung der drei Punkte.
- Arretieren Sie den Ionensprühstab in den Montagefüßen, indem Sie die zwei Stellschrauben
(7) in die Bügel drehen. Bei mehr als zwei Bügeln müssen lediglich die zwei äußersten Bügel
arretiert werden.
