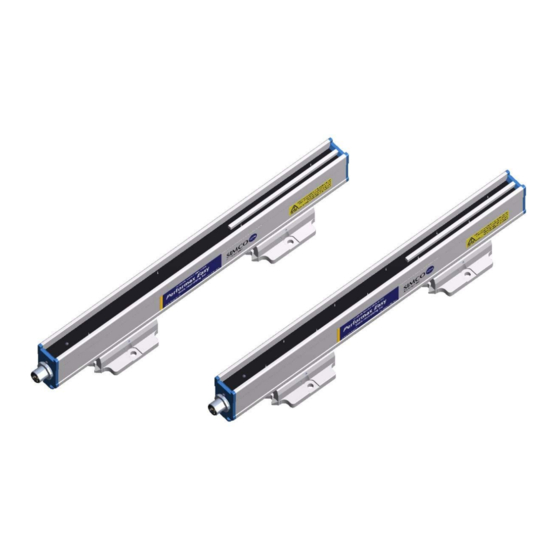

Performax IQ Easy Speed
PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2
Performax IQ Easy
Ionisatiestaaf
Anti-static bar
NL
Gebruikershandleiding
D
Bedienungsanleitung
GB
User Manual
SIMCO (Nederland) B.V.
Postbus 71
NL-7240 AB Lochem Telefoon
+31-(0)573-288333
Telefax
+31-(0)573-257319
E-mail
cs@simco-ion.nl
Internet
http://www.simco-ion.nl
Traderegister Apeldoorn No. 08046136
Ionensprühstab
1
25
51

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Simco Performax IQ Easy

  • Seite 1 SIMCO (Nederland) B.V. Postbus 71 NL-7240 AB Lochem Telefoon +31-(0)573-288333 Telefax +31-(0)573-257319 E-mail cs@simco-ion.nl Internet http://www.simco-ion.nl Traderegister Apeldoorn No. 08046136 Performax IQ Easy Performax IQ Easy Speed Ionisatiestaaf Ionensprühstab Anti-static bar Gebruikershandleiding Bedienungsanleitung User Manual PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 2: Inhaltsverzeichnis

    5.2 Ionisatiestaaf monteren ......................... 8 5.3 Montagebeugel (Bracket Bars) ........................ 9 5.4 Montage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ........... 10 5.5 Demontage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ..........11 5.6 Ionisatiestaaf aansluiten ........................11 5.6.1 Ionisatiestaaf aansluiten op het IQ Easy Platform .....................

  • Seite 3: Woord Vooraf

    Performax IQ Easy en Performax IQ Easy Speed. Als elders in deze gebruikershandleiding ionisatiestaaf wordt genoemd, wordt Performax IQ Easy of Performax IQ Easy Speed bedoeld. Deze handleiding moet altijd toegankelijk zijn voor het bedieningspersoneel. Lees deze handleiding geheel door voordat u dit product installeert en in gebruik neemt.

  • Seite 4: Inleiding

    270 t/m 4770 mm, in stappen van 180 mm. Voor materiaalsnelheden hoger dan 500 meter per minuut en/of materiaalafstanden tussen 50 en 500 mm, wordt de Performax IQ Easy Speed aanbevolen. Deze is verkrijgbaar in effectieve lengtes van 210 t/m 4890 mm, in stappen van 60 mm.
  • Seite 5 Daarnaast zal via een Manager IQ Easy diverse parameters, grenswaarden en informatie over de werking getoond en gelogd worden. Lees hiervoor ook de gebruiksaanwijzing van de Manager IQ Easy. De achtergrondkleur van het Ionisatiestaaf symbool geeft de status van de sensorstaaf weer: Niet actief of geen communicatie Actief &...

  • Seite 6: Veiligheid

    Daardoor kan voor de ozonconcentratie geen algemene waarde worden aangegeven. - De Performax IQ Easy en Performax IQ Easy Speed zijn niet bedoeld als veiligheidscomponent in machines. De hoogspanningsvoerende emitters (15 kV) zijn stroombegrensd op 90 µA, waardoor ze elektrisch aanraakveilig en schokvrij zijn.

  • Seite 7: Technische Specificaties

    Industrieel, binnen gebruik Dichtheidsklasse IP66 Temperatuur 0 - 55°C 0 – 500 m/min Materiaalsnelheid Performax IQ Easy Performax IQ Easy Speed >500 m/min Werkafstand Performax IQ Easy 100 - 500 mm 50 – 500 mm Performax IQ Easy Speed Lokale signalering 2-Kleuren LED’s...

  • Seite 8: Installatie

    Behuizing Glasvezelversterkte kunststof Montagemateriaal Montagebeugels Afbeelding 2: Afmetingen Performax IQ Easy/Performax IQ Easy Speed en optionele connectoren 5 Installatie Waarschuwing: - Elektrische installatie en reparatie moeten gebeuren door een elektrotechnisch vakbekwaam persoon en volgens de nationaal en plaatselijk geldende voorschriften.

  • Seite 9: Controle

    50 - 500 mm (Performax IQ Easy Speed)  Met de emitters in de richting van het te neutraliseren materiaal. Afbeelding 3: Optimale positie Performax IQ Easy en Performax IQ Easy Speed en optionele Sensor IQ Easy staaf PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 10: Montagebeugel (Bracket Bars)

    5.3 Montagebeugel (Bracket Bars) Bij de ionisatiestaaf worden minimaal twee montagebeugels meegeleverd waarmee de ionisatiestaaf op verschillende manieren kan worden bevestigd. Afbeelding 4: Montagebeugel Performax IQ Easy en Performax IQ Easy Speed afmetingen en montage-opties PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 11: Montage Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    5.4 Montage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) Afbeelding 5: Bevestiging ionisatiestaaf met montagebeugels - Monteer de montagevoeten (1) op de machine, met de driehoeken (2) wijzend in de zelfde richting. Gebruik hiervoor passend M5-montagemateriaal (3). - Schuif de brackets (4) op de ionisatiestaaf (5).

  • Seite 12: Demontage Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    5.6.3 Ionisatiestaaf aansluiten op de DIN-rail voeding/externe voeding Waarschuwing: - Voor persoonlijke veiligheid en een goede werking moeten de grijze en de blauwe ader beide met aarde worden verbonden. - In de Simco-Ion desktopvoeding en in het IQ Easy platform zijn deze verbindingen al gemaakt. PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 13: Ingebruikneming

    (GND) blauw (aanzicht kabelzijde) Afbeelding 7: Bedrading Performax IQ Easy en Performax IQ Easy Speed - Gebruik een aansluitkabel met een M12-connector, female, 5 polig om de verbinding van de ionisatiestaaf met de voeding te maken. - Sluit de bedrading aan op de voeding volgens afbeelding 7.

  • Seite 14: Selecteren Expert Mode Om Parameters In Te Stellen Of Maintenance Mogelijk Te Maken

    6.2 Selecteren EXPERT mode om parameters in te stellen of maintenance mogelijk te maken Om alle parameters in te kunnen stellen en maintenance te kunnen plegen moet u expert gebruikersmogelijkheden hebben. Het kan zijn dat hiervoor een password nodig is. Zie voor uitgebreide beschrijving H6.4 van de manual Manager IQ Easy.

  • Seite 15: Operation Modes (Expert)

    Voor deze mode is het noodzakelijk om een Sensor bar IQ Easy op het platform aangesloten te hebben. Nadat de folie of het te neutraliseren object de Performax IQ Easy heeft gepasseerd meet de sensor de restlading. Deze waarde wordt doorgegeven aan de ionisatie staaf en deze regelt de verhouding positief en negatief zelfstandig bij om de restlading zo dicht mogelijk bij neutraal (0) te krijgen.

  • Seite 16: Operation Mode Manual

    Om de verschillende modes te selecteren; ga naar expert mode 6.2 (indien nog niet geselecteerd): - Klik op de Information tab van de Performax IQ Easy Klik op de settings button - Klik op Operation mode - Selecteer de gewenste operation mode (Auto tune is voorlopig nog niet te selecteren) 6.4.1 Operation mode Manual...

  • Seite 17: Ionisatiestaaf Standby & Actief En Autorun Instellen

    - Klik achter Paired sensor - Selecteer de Sensor IQ Easy waar de ionisatie staaf de meetwaarden van moet gebruiken - Bij meerdere sensor segmenten kan een segment uitgezet worden. Dit kan nodig zijn indien er een smallere baan wordt gebruikt waardoor een segment buiten het bereik van de baan komt.

  • Seite 18: Ionisatiestaaf Information Parameters (Expert Mode)

    6.6 Ionisatiestaaf Information parameters (expert mode) Diverse informatie parameters kunnen naar eigen wens ingevuld worden om verschillende apparaten duidelijker herkenbaar te maken. Verander indien gewenst de parameters: Device name, Machine position, Mounting distance Web With, Web speed. Dit zijn informatie parameters waar verder door staaf en Manager niet mee wordt gerekend.

  • Seite 19: Ionisatiestaaf In Gebruik Nemen Via Een 24 V-Voeding

    * Bij een door Simco-Ion geleverde desktopvoeding is de Remote on/off intern al verbonden met de 24 V voedingsspanning. Wanneer deze voeding gebruikt wordt, zal de staaf dus direct inschakelen zodra de voeding wordt ingeschakeld.

  • Seite 20: Graphics Tab

    - Last clean bar warning : geeft aan of en wanneer de laatste waarschuwing is geweest dat de staaf zijn efficiency onder de ingestelde clean bar warning level is geweest. Indien een sensor staaf is gekoppeld aan de Performax IQ Easy bar zullen aanvullend te zien zijn: - Web voltage [kV]: de actuele gemeten gemiddelde (rest) lading van de actieve segmenten van de sensorstaaf.

  • Seite 21: Controle Op De Werking Via De Led's (Aangesloten Op Een 24 V-Voeding (Niet Iq))

    7.3 Controle op de werking via de LED’s (aangesloten op een 24 V-voeding (Niet IQ)) De kleur van de status-LED's op de ionisatiestaaf geven de status van de ionisatiestaaf aan. Tabel 2, overzicht LED-indicatie ionisatiestaaf LED-indicatie Status Hoogspanning Signaal HV OK Groen Knipperen 1 Hz Stand-by Groen aan...

  • Seite 22: Storingen

    9 Storingen Waarschuwing: - Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn. - Elektrische installatie moet gebeuren door een elektrotechnisch vakbekwaam persoon. Tabel 3, storingen indien aangesloten op een IQ Manager Signalering Probleem Oorzaak Oplossing LED’s op Geen voedingsspanning Manager inschakelen Geen hoogspanning ionisatiestaaf lichten aan de emitters...

  • Seite 23: Reparaties

    Onderdelen van de Performax IQ Easy en Performax IQ Easy Speed kunnen niet worden gerepareerd. Voor bestelling van onderdelen zie lijst reserveonderdelen. Neem bij problemen en/of onduidelijkheden contact op met Simco-Ion of met de agent in uw regio.

  • Seite 24: Afdanken

    11 Afdanken Gooi het apparaat aan het einde van zijn levensduur niet bij het normale afval, maar lever het in bij een officieel verzamelpunt. Op deze manier helpt u mee het milieu te beschermen. Reserveonderdelen Artikelnummer Omschrijving 4532000100 Montagebeugel (Bracket Bars) 7519020390 Kabel device M12 female-male recht 2 m 7519020391...
  • Seite 25 1030000110 Extension IQ Easy AC 100-240V Opmerking: Nr. 8 en 9 zijn geschikt om max. 4 Performax IQ Easy staven te voeden, Nr. 10 is geschikt om max. 20 Performax IQ Easy staven te voeden Reserveonderdelen zijn te verkrijgen via de agent in uw regio of via SIMCO (Nederland) B.V.
  • Seite 26 5.2 Ionensprühstab montieren ........................32 5.3 Montagebügel (Bracket Bars) ........................ 33 5.4 Montage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ........... 34 5.5 Demontage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ..........35 5.6 Ionensprühstab anschließen......................... 35 5.6.1 Ionensprühstab an die IQ Easy‐Plattform anschließen ....................

  • Seite 27: Vorwort

    Ionensprühsysteme Performax IQ Easy und Performax IQ Easy Speed. Sofern in dieser Bedienungsanleitung nicht anderweitig vermerkt, gelten die Beschreibungen und Anleitungen sowohl für den Performax IQ Easy als auch für den Performax IQ Easy Speed. Diese Anleitung muss dem Bedienpersonal jederzeit zur Verfügung stehen.

  • Seite 28: Einführung

    Längen von 270 bis 4770 mm, in Intervallen von 180 mm. Bei Materialgeschwindigkeiten über 500 Meter pro Minute und/oder Entfernungen zwischen 50 und 500 mm empfehlen wir den Performax IQ Easy Speed. Dieser ist erhältlich in effektiven Längen von 210 bis 4890 mm, in Intervallen von 60 mm.
  • Seite 29 Betriebsentfernung des Ionensprühstabs gelangt, findet ein Ionenaustausch zwischen Ionensprühstab und geladenem Material statt, bis das Material neutral ist. Die Status-LEDs zeigen an, ob der Ionensprühstab in Betrieb ist und ob er überlastet ist. Zusätzlich können über den Manager IQ Easy verschiedene Parameter, Grenzwerte und Informationen über den Betrieb angezeigt und protokolliert werden.

  • Seite 30: Sicherheit

    Umkreis des Ionensprühstabs oder von der Luftzirkulation. Aus diesem Grunde können für die Ozonkonzentration keine allgemein gültigen Werte angegeben werden. - Der Performax IQ Easy und Performax IQ Easy Speed sind nicht als Sicherheitskomponente in Maschinen konzipiert. Für die unter Hochspannung stehenden Emitter (15 kV) besteht eine Strombegrenzung auf ...

  • Seite 31: Technische Angaben

    Industriell, Einsatz in geschlossenen Räumen Schutzart IP66 Temperatur 0 - 55°C 0 – 500 m/min Materialgeschwindigkeit Performax IQ Easy Performax IQ Easy Speed >500 m/min Betriebsentfernung Performax IQ Easy 100 - 500 mm 50 – 500 mm Performax IQ Easy Speed Lokale Anzeige...

  • Seite 32: Installation

    Gewicht 1,9 kg/m Gehäuse Glasfaserverstärkter Kunststoff Montagemittel Montagebügel Abbildung 2: Abmessungen des Performax IQ Easy Speed und optionaler Anschlussstecker 5 Installation Warnung: - Elektrische Anschluss- und Reparaturarbeiten sind von elektrotechnisch fachkundigen Personen gemäß den national und lokal geltenden Vorschriften durchzuführen.

  • Seite 33: Kontrolle

    100-500 mm (Performax IQ Easy) o 50-500 mm (Performax IQ Easy Speed)  mit den Emittern in Richtung auf das zu neutralisierende Material Abbildung 3: Optimale Position Performax IQ Easy und Performax IQ Easy Speed und optionaler Sensorstab IQ Easy PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 34: Montagebügel (Bracket Bars)

    5.3 Montagebügel (Bracket Bars) Dem Ionensprühstab sind mindestens zwei Montagebügel beigefügt, mit denen der Ionensprühstab auf verschiedene Weisen montiert werden kann. Abbildung 4: Maße und Montageoptionen Montagebügel Performax IQ Easy und Performax IQ Easy Speed PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 35: Montage Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    5.4 Montage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) Abbildung 5: Montage des Ionensprühstabs mit Montagebügeln - Montieren Sie die Montagefüße (1) auf die Maschine, die Dreiecke (2) zeigen in dieselbe Richtung. Verwenden Sie hierfür passendes M5-Montagematerial (3).

  • Seite 36: Demontage Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    5.5 Demontage Performax IQ Easy, Performax IQ Easy Speed (slide bracket) - Entfernen Sie den M12-Anschluss vom Ionensprühstab. - Schrauben Sie die Stellschrauben (Nr. 6) aus den Halterungen (siehe Abbildung 5). - Schieben Sie den Ionensprühstab mit Halterungen von den Montagefüßen in Richtung der drei Punkte (Montagemethode) bis zum ersten Anschlag und ziehen Sie den Ionensprühstab...

  • Seite 37: Inbetriebnahme

    (GND) (Kabel Seitenansicht) Abbildung 7: Kabelanschlüsse beim Performax IQ Easy und Performax IQ Easy Speed - Verwenden Sie zum Anschluss des Ionensprühstabs an die Spannungsversorgung ein Anschlusskabel mit einer M12-Buchse (5-polig). - Schließen Sie die Kabel Abbildung 7 entsprechend an die Spannungsversorgung an.

  • Seite 38: Wählen Sie Zum Festlegen Von Parametern Oder Für Wartungsarbeiten Den Modus „Experte" (Expert Mode)

    ändern. Klicken Sie hierzu hinter dem Parameter oder der gewünschten Aktion auf - Durch Klicken von kehren Sie zum Hauptbildschirm zurück. 6.3 Performax IQ Easy über die IQ Easy-Plattform kalibrieren Kalibrierung des Stabes sollte durchgeführt werden im Falle: - Ersten Inbetriebnahme,...

  • Seite 39: Betriebsmodi (Experte (Expert))

    - Wechseln Sie zur Benutzerebene Experte, siehe Abschnitt 6.2. - Wechseln Sie zum Gerätemenü durch Klicken auf - Navigieren Sie zur Registerkarte Wartung (Maintenance) - Klicken Sie auf Stab kalibrieren (Calibrate bar) - Die Kalibrierung beginnt. Die Status-LEDs auf dem Stab blinken gelb auf und der Status Warnung wird angezeigt: Nach Abschluss der Kalibrierung wird die Fortschrittsanzeige ausgeblendet, die Warnung...
  • Seite 40 Für diesen Modus muss ein Sensor bar IQ Easy an die Plattform angeschlossen sein. Nachdem die Folie oder das zu neutralisierende Objekt den Performax IQ Easy passiert hat, misst der Sensor die Restladung. Dieser Wert wird an den Ionensprühstab übermittelt, der daraufhin mit dem Ziel, die Restladung so weit wie möglich zu verringern (neutral = 0), das...

  • Seite 41: Betriebsmodus Manuell

    6.4.1 Betriebsmodus Manuell Blättern Sie nach Auswahl des Modus Manuell (Manual mode) mit dem Icon „Nächste Seite“ nach der Parameter Balance. - Klicken Sie hinter Verhältnis (Balance) auf und legen Sie mit einer Zahl von 0-100 den Anteil positiver Ionen fest. - Bestätigen Sie die Auswahl mit Die Ionisation wird nun mit dieser Einstellung fortgesetzt.

  • Seite 42: Ionensprühstab Stand-By & Aktiv Und Autorun Festlegen

    6.5 Ionensprühstab Stand-by & Aktiv und autorun festlegen Standardmäßig wird der Stab aktiviert, nachdem der Manager sämtliche Informationen ausgelesen hat, da der Parameter Autostart (autorun) auf yes gesetzt ist. Auf jeder Registerkarte kann das Gerät in den Stand-by-Modus versetzt bzw. wieder aktiviert werden.

  • Seite 43: Datenprotokollierung (De)Aktiveren

    - Sobald die 24-V-DC-Versorgungsspannung angelegt und der Remote-An/Aus-Eingang aktiviert wird, wird der Ionensprühstab eingeschaltet. * Bei einem von Simco-Ion gelieferten Tischnetzteil ist der Remote-An/Aus-Eingang bereits intern mit der 24-Volt- Spannungsversorgung verbunden. Bei Verwendung dieser Spannungsversorgung wird der Stab somit unmittelbar nach Einschalten der Spannungsversorgung eingeschaltet.

  • Seite 44: Funktionsprüfung

    Warnung ausgelöst wurde, dass die Effizienz des Stabs den unter Warnschwelle Stabreinigung (clean bar warning level) festgelegten Wert unterschritten hat. Ist ein Sensorstab mit dem Performax IQ Easy Stab verbunden, wird zusätzlich angezeigt: - Spannung Materialbahn [kV] (Web voltage [kV]): Die aktuell gemessene durchschnittliche (Rest)ladung der aktiven Sensorstabsegmente.

  • Seite 45: Registerkarte Grafik (Graphics)

    7.2.2 Registerkarte Grafik (Graphics) Unter der Registerkarte Grafik (Graphics) erfolgt in Verlaufskurven eine grafische Anzeige des Betriebs. - Gelb: der positive und negative Ionenstrom. - Blau: die Effizienz des Stabs Bei Kopplung mit einem Sensorstab: - Grün: die vom Sensorstab gemessene durchschnittliche (Rest)ladung. Nach Klicken des Bildschirms auf eine beliebige Stelle wird der Bildschirm „eingefroren“...

  • Seite 46: Funktionsüberprüfung Anhand Der Leds (Anschluss An 24-Volt-Spannungsversorgung (Nicht Iq))

    7.3 Funktionsüberprüfung anhand der LEDs (Anschluss an 24-Volt- Spannungsversorgung (nicht IQ)) Die Farbe der Status-LEDs auf dem Ionensprühstab zeigen den Status des Ionensprühstabs Tabelle 2, Übersicht LED-Anzeige Ionensprühstab LED-Anzeige Status Hochspannung Signal HS O. K. Blinken grün 1 Hz Stand-by Grün an In Betrieb Orange...

  • Seite 47: Störungen

    9 Störungen Warnung: - Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein. - Die Elektroinstallation ist von einer Elektrofachkraft durchzuführen. Tabelle 3, Störungen bei Anschluss an IQ Manager Signalisierung Problem Ursache Abhilfe Keine Betriebsspannung Manager einschalten LEDs auf Keine Hochspannung Ionensprühstab...
  • Seite 48 Tabelle 3, Störungen bei Anschluss an 24-V-DC-Spannungsversorgung Signalisierung Problem Ursache Abhilfe LEDs auf Keine Keine Betriebsspannung Betriebsspannung Ionensprühstab Hochspannung an einschalten leuchten nicht auf den Emittern Verkabelungsfehler Fehler auffinden und beseitigen, siehe 5.6 LEDs auf Keine Kein Fernbedienungs- Ionensprühstab Hochspannung an Fernbedienungssignal anschlüsse aktivieren blinken grün...

  • Seite 49: Reparaturarbeiten

    Personen gemäß den national und lokal geltenden Vorschriften durchzuführen. Einzelteile des Performax IQ Easy und Performax IQ Easy Speed können nicht repariert werden. Zur Bestellung von Einzelteilen verweisen wir Sie auf die Ersatzteilliste. Wenn Probleme auftreten sollten und/oder Sie Zweifel haben, wenden Sie sich direkt an Simco- Ion oder den Simco-Ion-Vertreter in Ihrer Region.

  • Seite 50: Ersatzteile

    Ersatzteile Artikelnummer Beschreibung 4532000100 Montagebügel (Bügelstangen) 13 7519020390 Gerätekabel, M12, Buchse-Stecker, gerade, 2 m 7519020391 Gerätekabel, M12, Buchse-Stecker, gerade, 5 m 7519020392 Gerätekabel, M12, Buchse-Stecker, gerade, 10 m 7519020386 Gerätekabel, M12, Buchse-Stecker, gerade, 5 m, für Energieführungskette 7519020387 Gerätekabel, M12, Buchse-Stecker, gerade, 10 m, für Energieführungskette 7519020383 Gerätekabel, M12, Buchse-Stecker, gerade, 5 m, geschirmt, für Energieführungskette...
  • Seite 51 Anmerkung:Nr. 8 und 9 eignen sich, um maximal 4 Performax IQ Easy-Stäbe zu versorgen, Nr. 10 eignet sich, um max. 20 Performax IQ Easy -Stäbe zu versorgen. Ersatzteile erhalten Sie bei Ihrem Vertreter vor Ort oder direkt bei Simco-Ion Netherlands.
  • Seite 52 5.2 Fitting the anti‐static bar ........................58 5.3 Mounting bracket (Bracket Bars) ......................59 5.4 Mounting Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ..........60 5.5 Dismounting Performax IQ Easy, Performax IQ Easy Speed (slide bracket) ..........61 5.6 Connecting the anti‐static bar .......................

  • Seite 53: Preface

    Preface This manual describes the installation and usage of the anti-static systems Performax IQ Easy and Performax IQ Easy Speed. Where an anti-static bar is mentioned elsewhere in this user manual, this refers to the Performax IQ Easy or Performax IQ Easy Speed.

  • Seite 54: Description And Operation

    Both anti-static bars are supplied with a high voltage supply, emitters and two status LEDs. The Performax IQ Easy and Performax IQ Easy Speed are supplied with a 24 V DC supply voltage via a standard M12 connector. The anti-static bars can be supplied directly by a 24 V power supply, but can also be connected to the IQ Easy platform.
  • Seite 55 You can tell from the status LEDs whether the anti-static bar is in operation, and whether it is overloaded. In addition, various parameters, limit values and information on the operation can be displayed and logged with a Manager IQ Easy. Refer to the user manual of the Manager IQ Easy for this as well.

  • Seite 56: Safety

    This means that no general value can be specified for the ozone concentration. - The Performax IQ Easy and Performax IQ Easy Speed are not intended to be used as safety components in machines.

  • Seite 57: Technical Specifications

    Ingress protection class IP66 Temperature 0–55°C 0 – 500 m/min Material speed Performax IQ Easy Performax IQ Easy Speed >500 m/min Operating distance Performax IQ Easy 100 - 500 mm 50 – 500 mm Performax IQ Easy Speed Local signalling 2-colour LED’s...

  • Seite 58: Installation

    Housing Glass fibre reinforced plastic Mounting material Brackets Figure 2: Performax IQ Easy/Performax IQ Easy Speed dimensions and optional connectors 5 Installation Warning: - Electrical installation and repairs must be carried out by a skilled electrical engineer according to the applicable national and local regulations.

  • Seite 59: Prior Check

    50 - 500 mm (Performax IQ Easy Speed)  With the emitters facing in the direction of the material to be neutralised. Figure 3: Optimal position Performax IQ Easy and Performax IQ Easy Speed and optional Sensor IQ Easy bar PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 60: Mounting Bracket (Bracket Bars)

    5.3 Mounting bracket (Bracket Bars) The anti-static bar is supplied with at least two mounting brackets with which the anti-static bar can be mounted in various ways. Figure 4: Mounting bracket dimensions and mounting options Performax IQ Easy and Performax IQ Easy Speed PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 61: Mounting Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    5.4 Mounting Performax IQ Easy, Performax IQ Easy Speed (slide bracket) Figure 5: Fixing anti-static bar with mounting brackets - Attach the mounting feet (1) to the machine. The triangles (2) have to point in the same direction. Use appropriate M5 mounting material (3) for mounting.

  • Seite 62: Dismounting Performax Iq Easy, Performax Iq Easy Speed (Slide Bracket)

    Warning: For personal protection and to ensure proper functioning, the grey and the blue wire must both be connected to earth. - In the Simco-Ion desktop power supply and in the IQ Easy platform, these connections are already established. PerformaxIQEasyPerformaxIQEasySpeed_UM_9752154110_NL_D_GB_V1_2...

  • Seite 63: Commissioning

    (GND) (Cable side view) Figure 7: Wiring of the Performax IQ Easy and Performax IQ Easy Speed - Use a connection cable with a M12 connector, female, 5 pins, for connecting the anti-static bar to the power supply.

  • Seite 64: Selecting Expert Mode For Setting Parameters Or Maintenance

    6.2 Selecting EXPERT mode for setting parameters or maintenance In order to set parameters and carry out maintenance, you need expert user privileges. A password may be required. For a detailed description, please refer to chapter 6.4 of the manual Manager IQ Easy.

  • Seite 65: Operating Modes (Expert)

    For this mode a Sensor bar IQ Easy bar has to be connected to the platform. After the film or object to be neutralised has passed the Performax IQ Easy, the sensor will measure the residual charge. This value is communicated to the ionisation bar which will regulate the ratio of positive and negative ions automatically, so that the residual charge will be as close to neutral (0) as possible.

  • Seite 66: Operation Mode Manual

    - Click on Operation mode - Select the desired operation mode (Auto tune is not available at this time) 6.4.1 Operation mode Manual After Manual mode is selected, go to the parameter Balance using the next page symbol. - Click Balance, and enter the ratio of positive ionisation using a number 0-100.

  • Seite 67: Anti-Static Bar Standby & Active And Set Autorun

    - Select the segments to be disabled. - Confirm the selection with The anti-static bar will now use the average (avg) of the enabled segments to regulate ionisation. 6.5 Anti-static bar standby & active and set autorun By default, the bar will become active once the Manager has gathered all the information, because the parameter autorun is set to yes.

  • Seite 68: De)Activating Datalogging

    * With a desktop power supply provided by Simco-Ion, the Remote on/off is already connected internally with the 24 V supply voltage. If this power supply is used, the bar will hence be activated as soon as the power supply is switched on.

  • Seite 69: Functional Check

    If a sensor bar is connected to the Performax IQ Easy bar, the display will also show: - Web voltage [kV]: The current average (residual) charge measured of the active segments of the sensor bar.

  • Seite 70: Action Log Tab

    - Green: the average (residual) charge measured by the sensor bar. If the screen is clicked somewhere, the screen will “freeze”, and display On hold. Clicking the screen again will display the current value. 7.2.3 Action log tab In the Action log tab, the changing status of the bar is logged step-by-step. This is indicated including the date and time the status change has occurred.

  • Seite 71: Maintenance

    8 Maintenance Warning: - Disconnect the power supply before carrying out work on the unit. - The emitters are sharp and can cause injury. 8.1 Regular cleaning of the anti-static bar - Clean the emitters and the anti-static bar regularly with a hard, non-metallic brush. 8.2 Cleaning a heavily fouled anti-static bar Clean the anti-static bar using a suitable cleaning agent (such as isopropyl alcohol).

  • Seite 72: Faults

    9 Faults Warning: Disconnect the power supply before carrying out work on the unit. - The electrical installation must be carried out by an electrical engineer with the relevant training and qualifications. Table 3, faults when connected to a IQ Manager Signalling Problem Cause...
  • Seite 73 Table 3, faults when connected to a 24 V DC power supply Signalling Problem Cause Solution LEDs on anti-static No high voltage at No supply voltage Switch on supply bar do not light up emitters voltage Wiring fault Locate fault and remedy, see 5.6 LEDs on anti-static No high voltage at...

  • Seite 74: Repairs

    - Electrical installation and repairs must be carried out by a skilled electrical engineer according to the applicable national and local regulations. Performax IQ Easy and Performax IQ Easy Speed parts cannot be repaired. To order parts, see the spares list.

  • Seite 75: Spare Parts

    Spare parts No. Part number Description 4532000100 Mounting bracket (Bracket Bars) 7519020390 Cable device M12 female-male, straight 2 m 7519020391 Cable device M12 female-male, straight 5 m 7519020392 Cable device M12 female-male, straight 10 m 7519020386 Cable device M12 female-male, straight 5 m for cable carrier 7519020387 Cable device M12 female-male, straight 10 m for cable carrier 7519020383...
  • Seite 76 Extension IQ Easy AC 100-240V Note: No. 8 and 9 are suitable for supplying power to a maximum of 4 Performax IQ Easy bars; No. 10 is suitable for supplying power to a maximum of 20 Performax IQ Easy bars Spare parts can be obtained from the agent in your region or from SIMCO (Nederland) B.V.
