Z
D
E
F
N
B
A
1
2
C
3
1
2
F
D
2
1
E
D
3
4
L
M
L
5
6
3
K
1
N
P
7
1

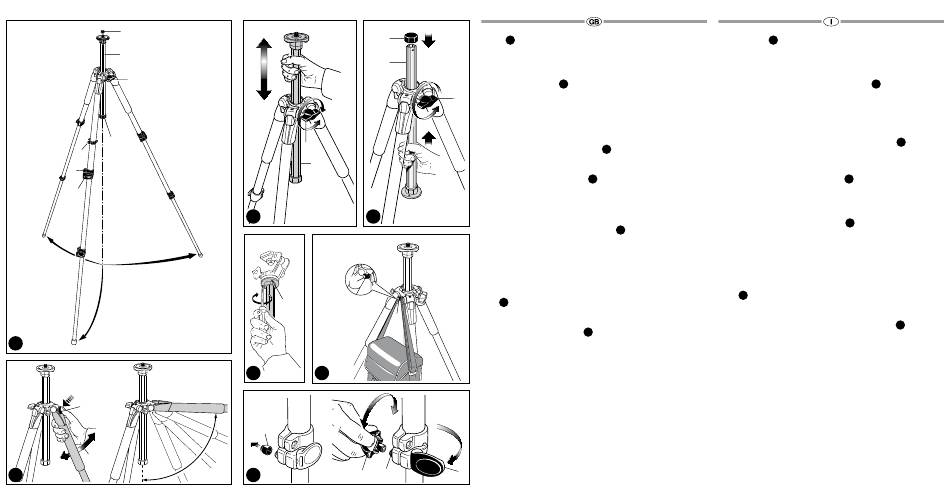

SET UP
Open the 3 tripod legs.
To adjust the height of the tripod, each leg has telescopic extensions that can be
released by rotating lever "A" on the locking collar "B". When the required height is
achieved, lock lever "A".
2
LEG ANGLE ADJUSTMENT
Each leg can be set at 4 angles of spread.
E
To change the angle on a leg, close the leg towards the centre column slightly an
press down the locking button "C" at the top of the leg.
Whilst holding the button down, select the new leg angle and then release button "C"
to lock in position.
The angle of each leg can be adjusted independently of the other two legs.
The last position allows to achieve the floor level.
3
CENTER COLUMN HEIGHT ADJUSTMENT
To release the centre column "D", unlock knob "E" and adjust the height of the
column as required. Tighten knob "E" to lock the column in position.
4
INVERTING THE CENTRAL COLUMN
The centre column can be inverted.
Remove the rubber cap "F", unlock knob "E" and remove the column pulling it
upward out of the shoulder of the tripod. Invert the column and insert it into the
shoulder from below.
Tighten knob "E" and replace the rubber cap "F".
5
MOUNTING AND REMOVING A CAMERA HEAD
Remove the cap "Z" (fig. 1)
Mount the camera head on the plate at the top of the centre column via the 3/8"
mounting screw (screw head clockwise). Then raise the centre column and with
a small screwdriver, tighten the three set screws "M" up against the base of the
head, taking care not to force them. This unique feature works especially well with
Manfrotto heads due to the specially designed base, which prevents the head
unscrewing accidentally. To remove the head, loosen the set screws "M" and
unscrew the head from the column (counter-clockwise).
6
NOTE
For outdoor use, especially in windy conditions, it is possible to stabilise the tripod
by hooking a counterweight (not supplied) onto the ring "L".
7
LEG LOCK TENSION ADJUSTMENT
If the telescopic leg extensions slip even after having tightened the locking lever "A",
the locking tension will need to be adjusted. In order to do this:
- remove cap "K"
- release lock lever "A"
- turn the screw "P" clockwise using the special key "N" provided on one of the
tripod legs.
Normally a third of a turn will be sufficient to achieve the correct locking tension.
2
A
1
PREPARAZIONE
Divaricare le 3 gambe.
Per regolare l'altezza del treppiede, ogni gamba dispone di allungamenti telescopici
che si possono liberare ruotando la leva "A" sul manicotto "B". Ottenuta l'altezza
desiderata, bloccare la leva "A".
2
REGOLAZIONE DELL'ANGOLAZIONE DELLE GAMBE
Ciascuna gamba prevede 4 angolazioni d'apertura. Per cambiare l'angolazione di
una gamba, chiuderla leggermente verso la colonna centrale e premere il pulsante
di bloccaggio "C" posto alla sommità. Tenendo premuto il pulsante, selezionare
la nuova angolazione e poi rilasciare il pulsante "C" per bloccare la gamba nella
posizione desiderata. Ogni gamba può essere angolata in modo indipendente dalle
altre due. La posizione di massima divaricazione consente le riprese raso terra.
REGOLAZIONE DELL'ALTEZZA DELLA COLONNA CENTRALE
Per liberare la colonna centrale "D", sbloccare la manopola "E" e regolare a piacere
l'altezza della colonna.
Per bloccare la colonna in posizione stringere la manopola "E".
4
INVERSIONE DELLA COLONNA CENTRALE
È possibile invertire la colonna centrale. Rimuovere il cappuccio in gomma "F",
sbloccare la manopola "E" e rimuovere la colonna tirandola verso l'alto per estrarla
dalla crociera del treppiede. Capovolgere la colonna ed inserirla nella crociera dal
basso. Stringere la manopola "E" e rimontare il cappuccio in gomma "F".
5
MONTAGGIO E RIMOZIONE DI UNA TESTA
Rimuovere il coperchietto "Z" (fig. 1).
Montare la testa sul disco di fissaggio, posto alla sommità della colonna centrale,
tramite l'apposita vite da 3/8" (da avvitare in senso orario). Quindi sollevare la
colonna centrale e serrare bene con un piccolo cacciavite i tre grani "M" contro la
base della testa, evitando però di forzarli. Questa caratteristica particolare opera al
meglio con le teste Manfrotto, grazie alla speciale conformazione della loro base che
previene rotazioni indesiderate della testa. Per rimuovere la testa, allentare i grani di
fissaggio "M" e svitare la testa dalla colonna (in senso antiorario).
6
NOTA
Per l'uso in esterni, soprattutto nelle condizioni di forte vento, è utile stabilizzare il
treppiede appendendo un peso (non fornito) all'anello "L".
REGOLAZIONE DELLA TENSIONE DI BLOCCO DELLE GAMBE
Se le sezioni telescopiche tendono a scivolare anche dopo aver serrato le leve "A",
occorre ripristinare un'adeguata forza di bloccaggio. A questo scopo:
- rimuovere la protezione "K"
- allentare la leva di bloccaggio "A"
- avvitare la vite "P" in senso orario con la speciale chiave "N" fissata ad una delle
gambe del treppiede.
Normalmente sarà sufficiente la rotazione di un terzo di giro per ripristinare la
corretta tensione di bloccaggio.
3
7
