Siemens SIMOTICS CONNECT 400 Anwendungsbeispiel Seite 13

4 Router Kit Komponenten in das Montagegehäuse installieren
4.2 Montage des Router Kits WLAN / LTE in das Montagegehäuse
3. Befestigen Sie die Hutschiene mit zwei Kombischrauben.
Verschrauben Sie die Kombischrauben mit je einer Scheibe, Hochspannfederring und
Sechskantmutter von der Rückseite des Montagegehäuses.

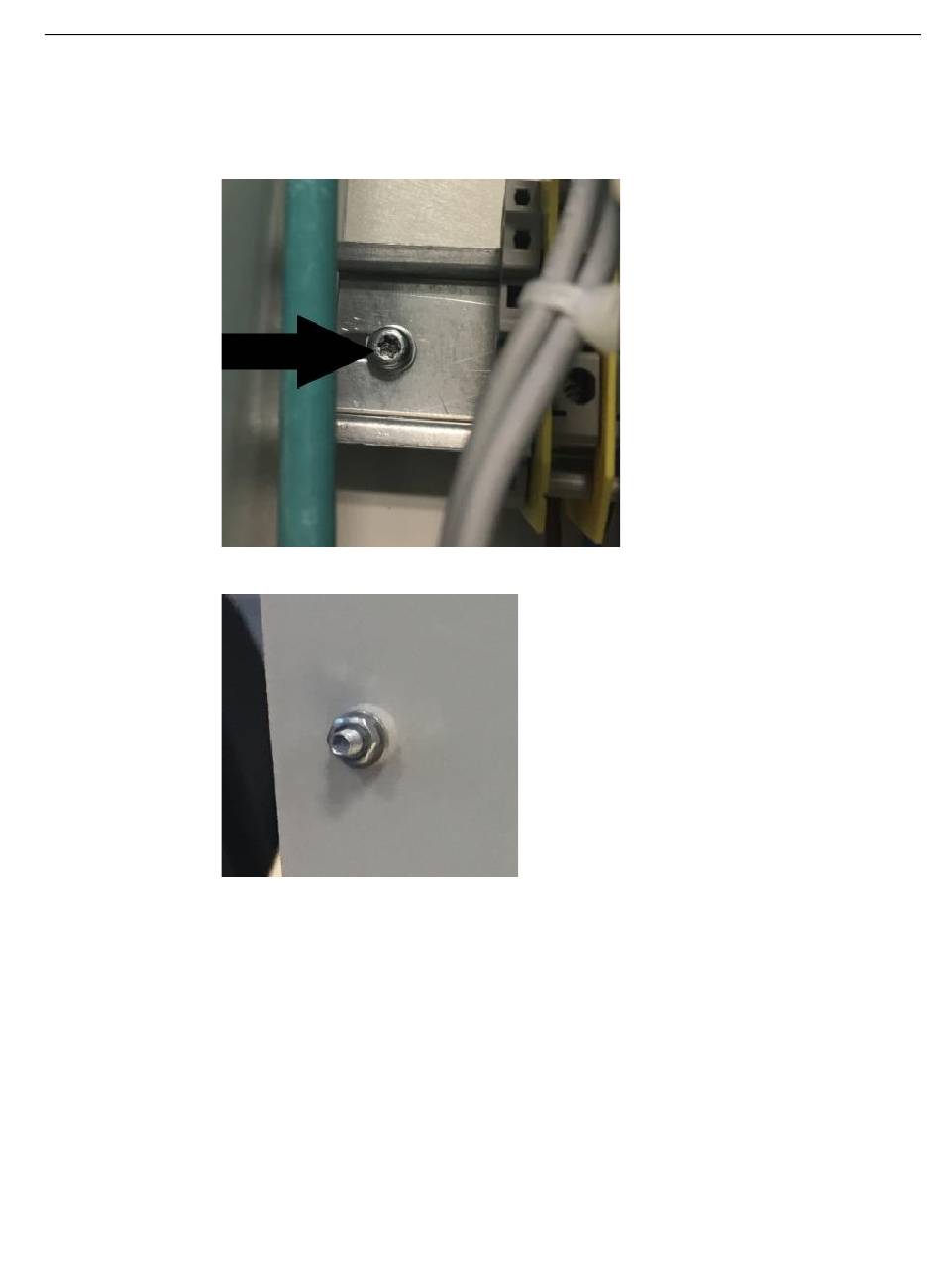

Bild 4-4
Bild 4-5
4. Legen Sie die SIM-Karte in den SCALANCE M876-4 ein.
Anwendungsbeispiel für SIMOTICS CONNECT 400 - Router Kit
Ansicht Vorderseite, befestigte Kombischraube
Ansicht Rückseite, befestigte Kombischraube mit Scheibe, Spannring und Mutter
