SET/V
Betriebs- und Installationshandbuch
Steuereinheit LevelSET S:
Siehe Einstellungen der Steuereinheit LevelSET S im
Betriebs- und Installationshandbuch.
Schreiben Sie die 5-Zeichen-Adresse im Code-
Feld des Typenschilds des Sensors in der
Installationsphase auf, um sie später nutzen zu
können. Diese Adresse ist notwendig, wenn der
Sensor erneut mit dem LevelSET S System oder einer
anderen Steuereinheit verbunden werden muss.

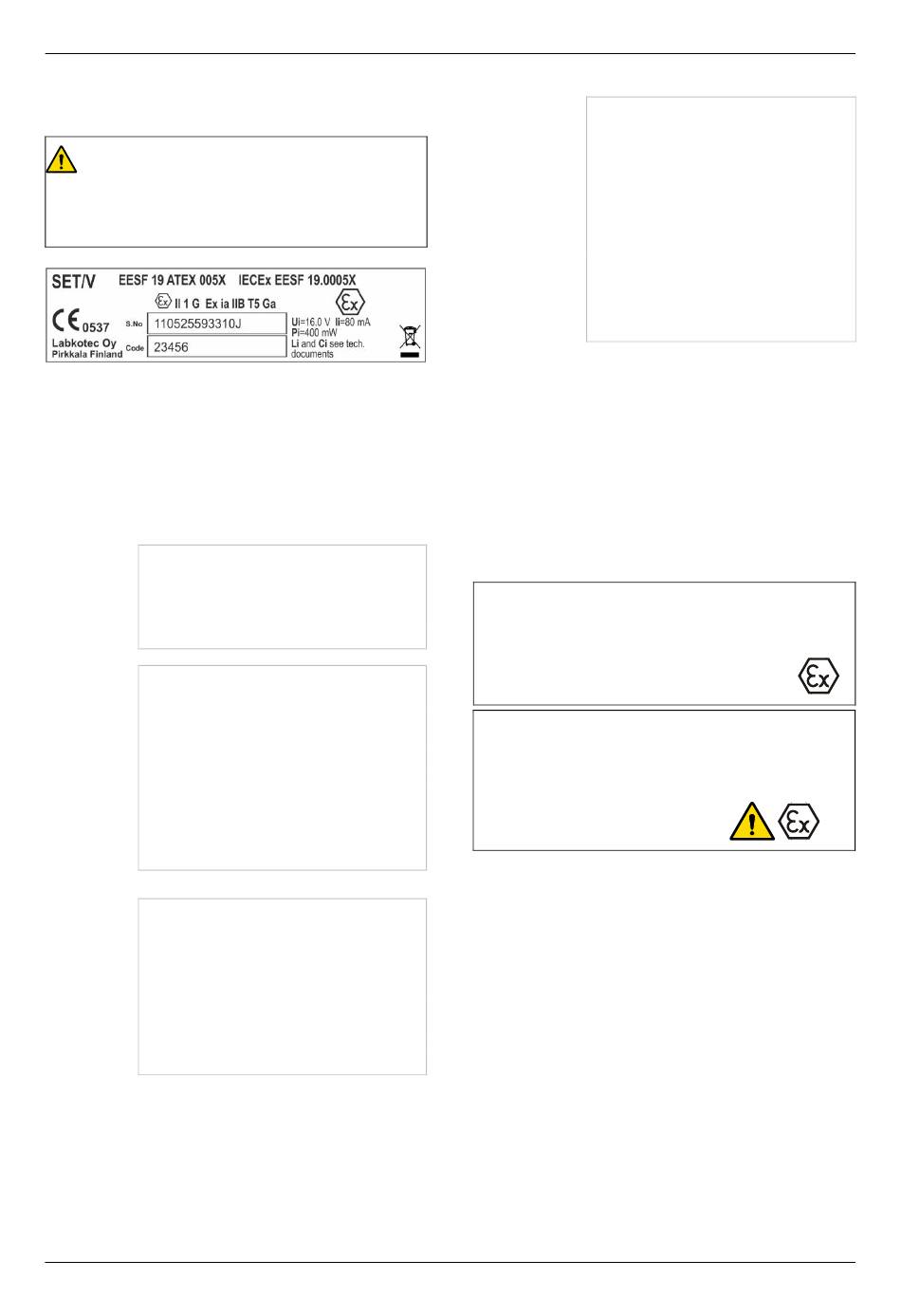

Abb. 5.
Typenschild des SET/V Sensors

4. BETRIEB

Dieses Kapitel erteilt eine allgemeine Beschreibung der
Alarmfunktion in verschiedenen
detailliertere Beschreibung finden Sie im Handbuch der
verwendeten Steuereinheit.
Normal Der SET/V Sensor zur Angabe eines
Modus hohen Pegels befindet sich vollständig in
der Luft.
Die Alarmsignallampen brennen nicht.
Die Relais sind angezogen.
Tank ist Der Messfühler des SET/V - Sensors ist
gefüllt in der Flüssigkeit eingetaucht.
Der Überfüllungsindikator ist
eingeschaltet.
Der Buzzer ertönt.
Die Relais sind nicht angezogen.
Sobald der Alarm ausgeht, schalten sich
die Alarmsignallampen aus, der Buzzer
stoppt und die Relais werden
angezogen.
Fehler Der Sensor ist kaputt, es ist ein
Alarm Sensorkabelbruch oder ein Kurzschluss
aufgetreten, oder der Sensorstrom
wurde nicht wahrgenommen (digitales
System)
Der Sensorkreis-Fehlerindikator ist
eingeschaltet.
Der Buzzer ertönt.
Die Relais sind nicht angezogen.
5. FUNKTIONSTEST
Prüfen Sie nach der Installation und nach dem Erstellen
der Verbindungen immer die korrekte Funktion des
Alarms. Sie müssen die Funktion ebenfalls immer nach
der Leerung des Abscheiders oder mindestens einmal pro
Jahr prüfen.
Wir behalten uns das Recht auf Änderungen vor.
Situationen. Eine
4(5)
Funktion 1. Der Sensor befindet sich in der
testen Luft. Die Vorrichtung sollte sich im
Normalmodus befinden (siehe
Abschnitt 4).
2. Senken Sie den Messfühler des
Sensors ins Wasser oder Öl ab.
Der "Behälter voll"-Alarm sollte
ausgelöst werden (siehe Abschnitt
4).
3. Heben Sie den Sensor in die Luft.
Der Alarm sollte nach einiger Zeit
stoppen. Reinigen Sie den Sensor,
bevor Sie ihn im Abscheider
installieren.
Wenn der Sensor nicht laut Beschreibung funktioniert,
prüfen Sie die Geräteeinstellungen im Handbuch der
Steuereinheit oder kontaktieren Sie einen Vertreter des
Herstellers.

6. WARTUNG UND REPARATUR

Der Sensor muss nach Leerung der Lagerkammer und in
Verbindung mit der jährlichen Wartung gereinigt und
getestet werden. Zum Reinigen des Sensors bei Bedarf
ein mildes Reinigungsmittel (z.B. Spülmittel) und eine
Bürste verwenden.
Während der Wartung (z.B. der Wartung der Öl-
/Benzinabscheidesysteme) darf der Sensor nicht
aus dem Abscheidebehälter herausgehoben oder
neu installiert werden, bis sich Wasser im
Behälter befindet.
Die Instruktionen bzgl. der Inspektion und Wartung
der Ex Ausrüstung, die in den Normen IEC/EN
60079-17 und IEC/EN 60079-19 enthalten sind,
müssen bei der Wartung,
Reparatur eingehalten werden.
Im Fehlerfall überprüfen Sie die Verkabelung und
elektrischen Anschlüsse in Hinsicht auf vorhandene
Kurzschlüsse oder Leitungsunterbrechungen.
Wenn notwendig, messen Sie den Sensorstrom und
vergleichen Sie den Messwert mit den unten aufgeführten
Stromwerten.
Achtung! Wenn der zu messende Sensor sich innerhalb
eines explosionsgefährdeten Bereiches (Ex-Bereich)
befindet, muss das Messgerät eine ATEX-, Ex-i-
Zulassung (Ex Eigensicherheit Zertifikat) haben.
Sensor (trocken, gereinigt) in der Luft: 5 ... 8 mA
Sensor vollständig in Wasser getaucht: 10 ...14 mA
Zusätzlich kann die Sensorausgangsspannung des
Labkotec Oy SET-Warngerätes gemessen werden. Die
Spannung liegt im Bereich 10 ... 12 V DC. Weitere
Hinweise finden Sie in der Gerätebetriebsanleitung.
Bei Rückfragen wenden Sie sich bitte direkt an den
Labkotec Oy Service.
Copyright © 2019, Labkotec Oy
D27093AG-2
