Montage und Verkabelung
4.2.3

Leitungsverluste EtherCAT-P-Kabel, M8

Beim Einsatz von EtherCAT-P-Kabeln ZK700x-xxxx-0xxx muss darauf geachtet werden, dass die minimale
Nennspannung von 20,4 V nach Norm am letzten Teilnehmer nicht unterschritten wird. Außerdem sind
Spannungsschwankungen des Netzteils zu berücksichtigen. Dadurch wird gewährleistet, dass auch die
angeschlossenen Verbraucher, Sensoren / Aktuatoren im erlaubten Spannungsbereich betrieben werden.
Zur Offline-Berechnung der Leitungslängen kann das im TwinCAT integrierte Spannungsberechnungstool
benutzt werden.
Zur Überprüfung im Betrieb kann die Diagnose-Box EPP9022-0060 verwendet werden.

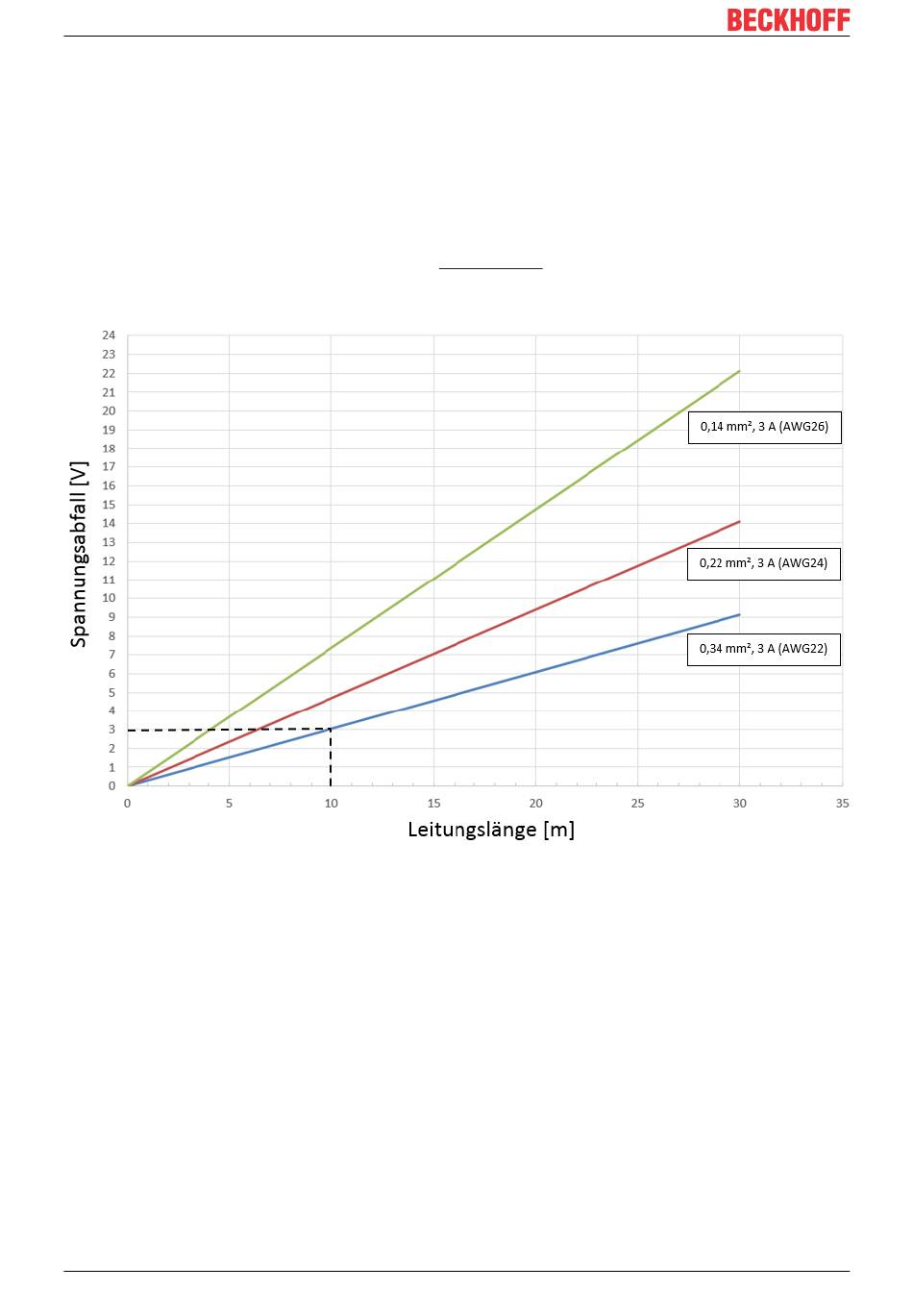

Leitungsverluste auf den EtherCAT-P-Kabeln
Abb. 10: Leitungsverluste auf den EtherCAT-P-Kabeln
Beispiel
Ein 10 m langes EtherCAT-P-Kabel mit 0,34 mm² hat bei 3 A Belastung einen Spannungsabfall von ∼3,0 V.
