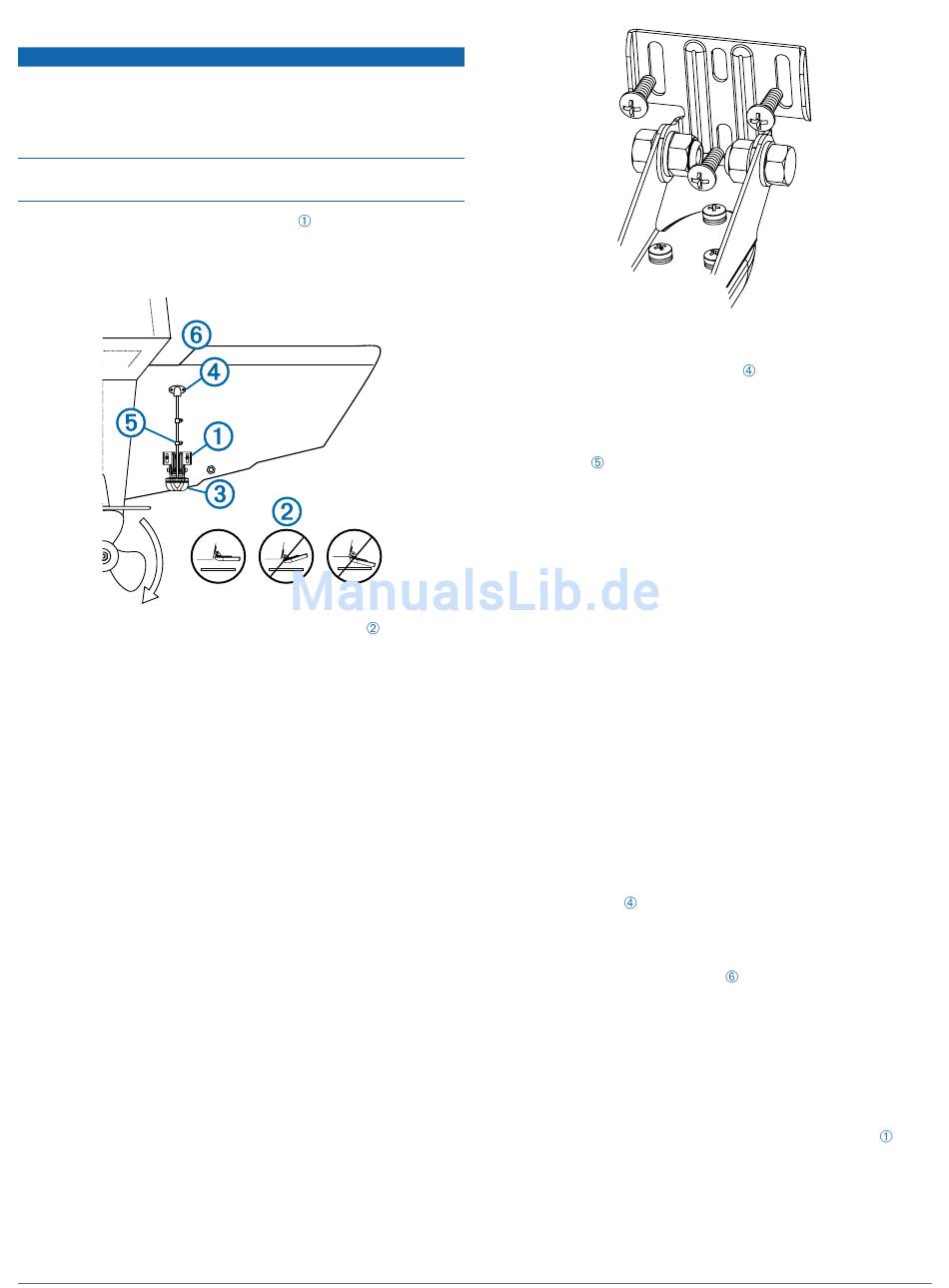

Befestigen des gesamten Systems am Heckspiegel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Die mit dem Schwinger verbundenen Kabel sollten nicht gekürzt
werden, da dadurch die Garantie erlischt.
1
Positionieren Sie die Geberhalterung
Unterseite des Gebers auf gleicher Höhe ist wie Unterseite
des Heckspiegels und dass sie parallel zur Wasserlinie
ausgerichtet ist.
2
Richten Sie den Geber parallel zur Wasserlinie
kennzeichnen Sie die Mitte der zwei äußeren Löcher und das
Loch in der Mitte der Geberhalterung.
3
Wickeln Sie in einem Abstand von 4 mm (
Spitze eines 15-mm-Bohrers (
um den Bohrer, damit die Vorbohrungen nicht zu tief gebohrt
werden.
4
Platzieren Sie bei der Installation der Halterung auf Glasfaser
einen Streifen Klebeband über der Position der Vorbohrung,
um Rissen in der obersten Gelschicht vorzubeugen.
5
Bringen Sie mit einem 4-mm-Bohrer (
markierten Stellen die Vorbohrungen ca. 15 mm (
tief an.
6
Tragen Sie seewassertaugliches Dichtungsmittel auf die
mitgelieferten 20-mm-Schrauben auf, und befestigen Sie den
Geber am Heckspiegel.
HINWEIS: Die dritte Schraube, die am unteren, mittleren
Schraubenloch angebracht wird, dient zur Stabilisierung der
Halterung.
2
HINWEIS
so, dass die Mitte der
aus, und
5
/
Zoll) von der
32
19
/
Zoll) ein Stück Klebeband
32
5
/
Zoll) an den
32
19
7
Wenn Sie das Kabel durch den Heckspiegel führen müssen,
wählen Sie die Position der Vorbohrung so, dass sie
ausreichend über der Wasserlinie
die Stelle.
8
Bringen Sie in einer Entfernung von etwa einem Drittel des
Abstands zwischen dem Geber und der Oberkante des
Heckspiegels oder der Vorbohrung eine Kabelklemme am
Geberkabel
9
Markieren Sie die Position der Vorbohrung für die
Kabelklemme, und bringen Sie mit einem 3,2-mm-Bohrer
1
(
/
Zoll) eine ca. 10 mm (
8
10
Tragen Sie seewassertaugliches Dichtungsmittel auf die
mitgelieferte 12-mm-Schraube auf, und befestigen Sie die
Kabelklemme am Heckspiegel.
11
Wiederholen Sie die Schritte 8 bis 10, um die andere
Kabelklemme in einer Entfernung von etwa zwei Dritteln des
Abstands zwischen dem Geber und der Oberkante des
Heckspiegels oder der Vorbohrung anzubringen.
12
Wenn Sie in Schritt 9 eine Vorbohrung markiert haben,
bringen Sie mit dem entsprechenden Bohrer ein
Durchführungsloch an, das durch den gesamten Heckspiegel
reicht:
• Verwenden Sie für das 4-Pin-Kabel einen 16-mm-Bohrer
5
(
/
Zoll).
8
• Verwenden Sie für das 8-Pin-Kabel oder das 12-Pin-Kabel
einen 25-mm-Bohrer (1 Zoll).
13
Führen Sie das Geberkabel zum Echolot:
/
Zoll)
32
• Wenn Sie das Kabel durch ein Durchführungsloch
verlegen, führen Sie es durch das in Schritt 12 gebohrte
Loch, und montieren Sie die Abdeckung für die
Kabelführung
Kabeleinführung, Seite
• Wenn Sie das Kabel nicht durch ein Durchführungsloch
verlegen, führen Sie das Kabel nach oben und über die
Oberseite des Heckspiegels
Verlegen Sie das Kabel nicht zusammen mit Elektroleitungen
oder anderen elektrischen Störquellen.
Montieren der Abdeckung für die Kabeleinführung
Wenn Sie das Kabel nach der Installation des Schwingers durch
den Heckspiegel geführt haben, sollten Sie die Abdeckung für
die Kabeleinführung montieren, damit kein Wasser in das Boot
eindringt.
1
Platzieren Sie die Abdeckung für die Kabeleinführung
dem Loch und dem Kabel, sodass die Einführung nach unten
zeigt. Kennzeichnen Sie die Position der zwei Vorbohrungen.
liegt, und markieren Sie
an.
3
/
Zoll) tiefe Vorbohrung an.
8
(Montieren der Abdeckung für die
2).
.
über
