MANUAL DE UTILIZACIÓN / DATOS DE INGENIERÍA Y
INCLUYENDO: ESPECIFICACIONES, KITS DE SERVICIO, INFORMACIÓN GENERAL, RESOLUCIÓN DE PROBLEMAS
INCLUIR manuales: Motor de aire de AF0860-XX (pn 97999-1472), extremo inferior de la bomba 66236-XXX-B (pn
97999-489) y S-632 Manual de Información General (pn 97999-624).
8"
MOTOR NEUMÁTICO
13:1
RATIO
6"
RECORRIDO
LEA ESTE MANUAL CON DETENIMIENTO ANTES DE PROCEDER
A LA INSTALACIÓN, USO O REPARACIÓN DE ESTE EQUIPO.
Es responsabilidad de la empresa poner la información contenida en este manual en manos del operador. Es recomendable guardarlo para su futura consulta.
KITS DE REPARACIÓN
y
Utilice solo piezas auténticas de recambio ARO® para asegurar
la tasa de presión compatible y una vida más larga
y
637489 para reparación general de todos los motores neumáticos.
y
637128-XX4-B para la reparación del extremo de la bomba
inferior. Consulte el cuadro de la página 2 para conocer la
descripción de las opciones de -XX4-B.
ESPECIFICACIONES
Serie del modelo
(Consulte la tabla de opciones)
Tipo de bomba . . . . . . . . . . . . . . . . . . .
Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13:1
Motor Neumático . . . . . . . . . . . . . . . . . AF0860-XX
Kit De Reparación Del Motor . . . . . . 637489
Diámetro Del Motor . . . . . . . . . . . . . . 8" (20.3 cm)
Recorrido (Doble Acción) . . . . . . . . . . 6" (15.2 cm)
Entrada De Aire (Hembra) . . . . . . . . . 3/4 - 14 NPTF - 1
Escape De Aire (Hembra) . . . . . . . . . . 1-1/4 - 11-1/2 NPTF - 1
Serie Del Extremo De La Bomba
Inferior . . . . . . . . . . . . . . . . . . . . . . . . . . . 66236-XXX-B
Kit De Reparación De La Bomba Inferior 637128-XX4-B
Salida De Material (Hembra) . . . .
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125.5 lbs (56.9 kgs)
RENDIMIENTO DE LA BOMBA
Rango De Presión De La Entrada De Aire . 30 - 120 psi (2.1 - 8.3 bar)
Gama De Presión De Fluido . . . . . . . . . 390 - 1900 psi (26.9 - 131.0 bar)
Ciclos Máximos Registrados Por Minuto 70
Desplazamiento En Por Ciclo . . . . . . . . . 40.4 In
Ciclos Por Litro . . . . . . . . . . . . . . . . . . . 5.7
Flujo @ 60 Ciclos / Minuto . . . . . . . . . 12.2 gpm (46.3 lpm)
Nivel De Ruido A 40 Cpm (60 Psi). . . . . 89.8 db(A)*
*
El nivel de la presión acústica de la bomba se ha actualizado a un Nivel acústico
constante equivalente (LAeq) para cumplir con el propósito de ANSI S1.13-1971,
CAGI-PNEUROP S5.1 por medio de cuatro ubicaciones de micrófonos.
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
 (800) 495-0276 FAX (800) 892-6276

arozone.com
AF0813SXXXXXX-XX-X

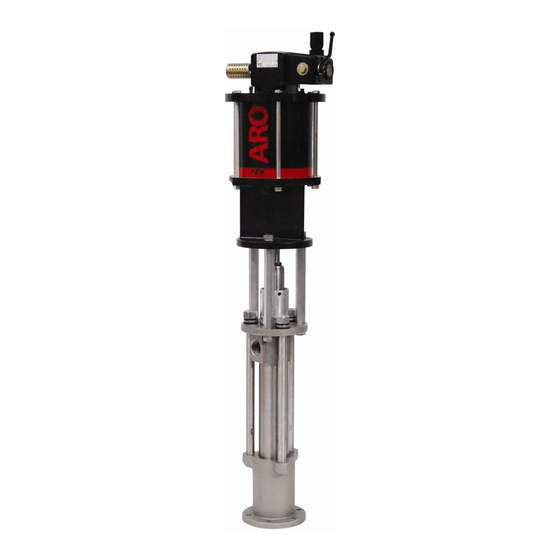

SERIE DE LA BOMBA DE EXTRUSIÓN
Acero al carbono
.
AF0813SXXXXXX-XX-X
Accionadas por aire, cuatro-
Ball Bomba de doble efecto
1-1/2 - 11-1/2 NPTF - 1
3
(662.0 cc)
© 2017 CCN 46737177
DATOS DE LA BOMBA
MODELO
AF0813SXXXXXX-XX-X
"A"
"B"
"C"
"D"
Figura 1
NOTA: las medidas se muestran en mm y (pulgadas) y solo sirven como referencia.
"A" (mm) "B" (mm)
52.31" (1328.7) 31.34" (796.0)
(For - 1 Modelo)
54.40" (1381.8) 31.34" (796.0)
IMPORTANTE
Se trata de uno de los cuatro documentos que contienen información relativa a la bomba.
Se encuentran disponibles copias adicionales de estos formularios previa solicitud
AF0813SXXXXXX-XX-X Manual de utilización del modelo(pn 97999-1515)

S-632 Información general: bombas de pistón industriales

(pn 97999-624)
66236-XXX-B Manual de utilización del extremo de la bomba inferior

(pn 97999-489)
AF0860-XX Manual de utilización del motor neumático (pn

97999-1472)
ES
VENTAS
.
LIBERADO: 10-17-12
REVISADO: 2-24-17
(REV: B)
Entrada de aire (hembra)
3/4 - 14 NPTF- 1
AF0860-XX Motorneumático
(see manual AF0860-XX)
Y14-750-K Arandela de
seguridad (6)
Sección espaciador
Conector (ver figura 2)
93866 (3)
Espaciador rod
Y6-128-C Tornillo de cabeza
hexagonal (6)
Salida de material (hembra)
1-1/2 - 11-1/2 NPTF- 1
Bomba inferior
66236-XXX-B
(ver manual 66236-XXX-B)
"C" (mm) "D" (mm)
19.94" (506.5) 2.88" (73.2)
19.94" (506.5) 2.88" (73.2)
.
