Montage

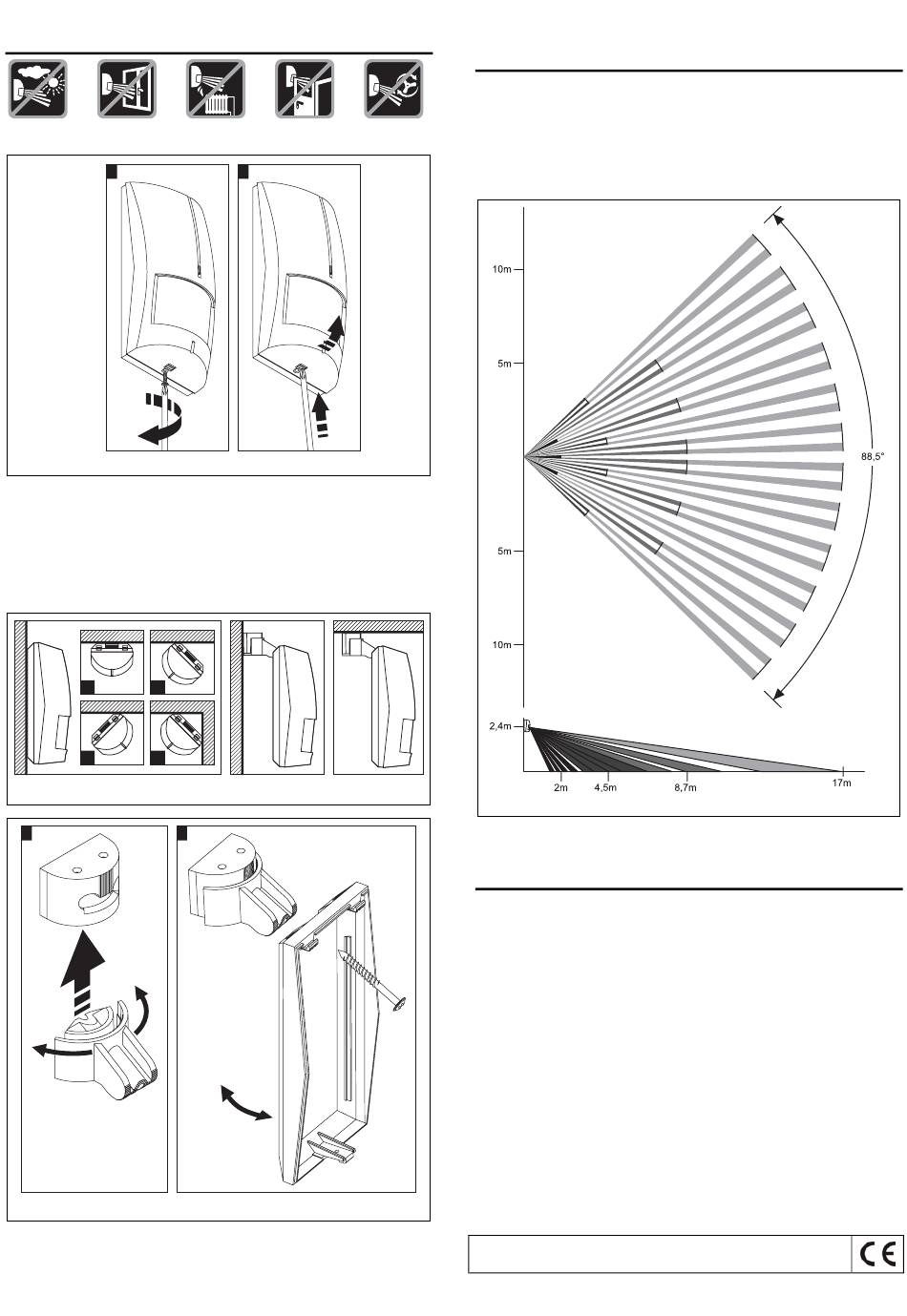

1. Öffnen Sie das Gehäuse wie in Abbildung 2.
I
Abbildung 2. Öffnen des Gehäuses.
2. Nehmen Sie die Platine mit der Elektronik heraus.
3. Führen Sie in der hinteren Gehäusewand an den Sollbruchstellen die
Öffnungen für das Kabel und die Schrauben aus.
4. Ziehen Sie das Kabel durch die Öffnung durch.
5. Befestigen Sie die hintere Gehäusewand an der Wand oder am mitgelieferten
Fuß.
Achtung: Falls die Montagehöhe gröβer als 2,4 Meter ist, dann empfiehlt sich
den Melder an dem Fuß und geneigt zu befestigen.
A
B
C
D
Abbildung 3. Montagearten des Gehäuses.
I
II
Abbildung 4. Montage des Melders mittels eines Befestigungsfußes.
6. Bauen Sie die Platine der Elektronik ein.
7. Schließen Sie die Leitungen an entsprechende Klemmen an.
8. Stellen Sie mit den Potentiometern die Empfindlichkeit des MW- und PIR-
Sensors ein.
9. Schließen Sie das Gehäuse des Melders.
II
Inbetriebnahme
1. Schalten Sie die Spannungsversorgung des Melders ein (die LED fängt an zu
blinken).
2. Testen Sie die Rechweite des Melders, wenn der Melder betriebsbereit ist (die
LED hört auf zu blinken), d.h. prüfen Sie, ob eine Bewegung im überwachten
Bereich das Alarmrelais auslöst und die LED ins Rot einschaltet.
Achtung: Um genaue Reichweite des MW- oder PIR-Sensors zu bestimmen und
seine Empfindlichkeit einzustellen, aktivieren Sie den Gehtestmodus.
3. Ändern Sie bei Bedarf die Empfindlichkeit des Melders.
Abbildung 5. Erfassungscharakteristik der Linse (Infrarotkanal).
Achtung: Effektive Reichweite der Arbeit des Melders kann sich von der auf der
Abbildung gezeigte Reichweite unterscheiden.
Technische Daten
Speisespannung ................................................................................12 V DC ±15%
Durchschnittliche Stromaufnahme ........................................................ 16 mA ±10%
Arbeitsfrequenz des Mikrowellensensors............................................... 10,525 GHz
Zulässige Belastung der Relais-Kontakte (Widerstand) .................40 mA / 16 V DC
Alarmdauer ............................................................................................................ 2 s
Signalisierungszeit der Abdecküberwachung ....................................................... 5 s
Erfasste Bewegungsgeschwindigkeit ........................................................ 0,3...3 m/s
Sicherheitsklasse...........................................................................................Grade 2
Umweltklasse............................................................................................................ II
Betriebstemperaturbereich ...................................................................... -10...+55°C
Entspricht den Normen............EN50131-1, EN50131-2-4, EN50130-4, EN50130-5
Abmessungen.................................................................................... 63x136x49 mm
Empfohlene Montagehöhe ................................................................................2,4 m
Gewicht ..............................................................................................................126 g
