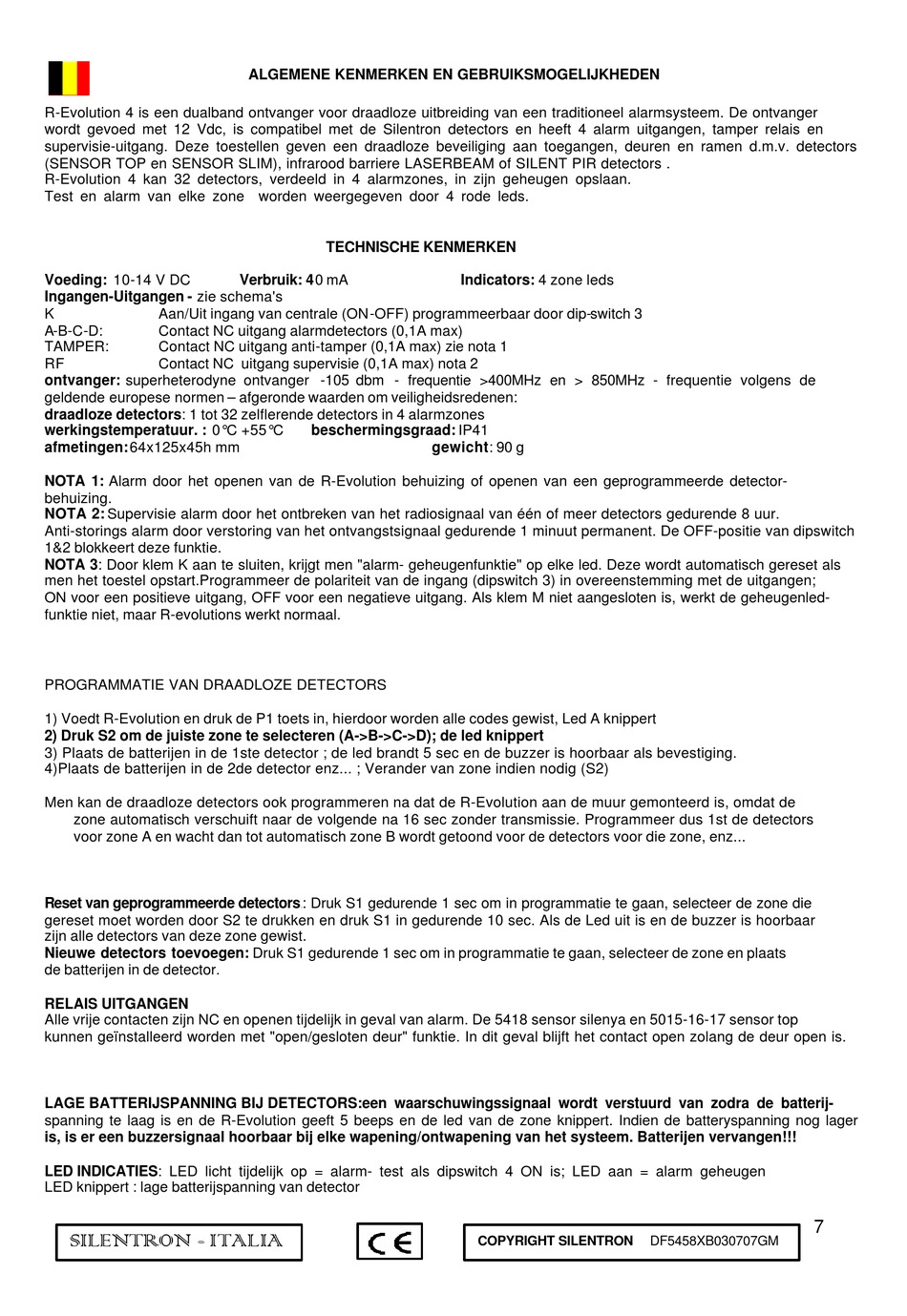

SILENTRON 5458 R-Evolution 4 Handbuch Seite 7

R-Evolution 4 is een dualband ontvanger voor draadloze uitbreiding van een traditioneel alarmsysteem. De ontvanger
wordt gevoed met 12 Vdc, is compatibel met de Silentron detectors en heeft 4 alarm uitgangen, tamper relais en
supervisie-uitgang. Deze toestellen geven een draadloze beveiliging aan toegangen, deuren en ramen d.m.v. detectors
(SENSOR TOP en SENSOR SLIM), infrarood barriere LASERBEAM of SILENT PIR detectors .
R-Evolution 4 kan 32 detectors, verdeeld in 4 alarmzones, in zijn geheugen opslaan.
Test en alarm van elke zone worden weergegeven door 4 rode leds.
Voeding: 10-14 V DC
Ingangen-Uitgangen - zie schema's
K Aan/Uit ingang van centrale (ON -OFF) programmeerbaar door dip-switch 3
A-B-C-D: Contact NC uitgang alarmdetectors (0,1A max)
TAMPER: Contact NC uitgang anti-tamper (0,1A max) zie nota 1
RF Contact NC uitgang supervisie (0,1A max) nota 2
ontvanger: superheterodyne ontvanger -105 dbm - frequentie >400MHz en > 850MHz - frequentie volgens de
geldende europese normen – afgeronde waarden om veiligheidsredenen:
draadloze detectors: 1 tot 32 zelflerende detectors in 4 alarmzones
werkingstemperatuur. : 0°C +55°C
afmetingen: 64x125x45h mm
NOTA 1: Alarm door het openen van de R-Evolution behuizing of openen van een geprogrammeerde detector-
behuizing.
NOTA 2: Supervisie alarm door het ontbreken van het radiosignaal van één of meer detectors gedurende 8 uur.
Anti-storings alarm door verstoring van het ontvangstsignaal gedurende 1 minuut permanent. De OFF-positie van dipswitch
1&2 blokkeert deze funktie.
NOTA 3: Door klem K aan te sluiten, krijgt men "alarm- geheugenfunktie" op elke led. Deze wordt automatisch gereset als
men het toestel opstart.Programmeer de polariteit van de ingang (dipswitch 3) in overeenstemming met de uitgangen;
ON voor een positieve uitgang, OFF voor een negatieve uitgang. Als klem M niet aangesloten is, werkt de geheugenled-
funktie niet, maar R-evolutions werkt normaal.
PROGRAMMATIE VAN DRAADLOZE DETECTORS
1) Voedt R-Evolution en druk de P1 toets in, hierdoor worden alle codes gewist, Led A knippert
2) Druk S2 om de juiste zone te selecteren (A->B->C->D); de led knippert
3) Plaats de batterijen in de 1ste detector ; de led brandt 5 sec en de buzzer is hoorbaar als bevestiging.
4)Plaats de batterijen in de 2de detector enz... ; Verander van zone indien nodig (S2)
Men kan de draadloze detectors ook programmeren na dat de R-Evolution aan de muur gemonteerd is, omdat de
zone automatisch verschuift naar de volgende na 16 sec zonder transmissie. Programmeer dus 1st de detectors
voor zone A en wacht dan tot automatisch zone B wordt getoond voor de detectors voor die zone, enz...
Reset van geprogrammeerde detectors
gereset moet worden door S2 te drukken en druk S1 in gedurende 10 sec. Als de Led uit is en de buzzer is hoorbaar
zijn alle detectors van deze zone gewist.
Nieuwe detectors toevoegen: Druk S1 gedurende 1 sec om in programmatie te gaan, selecteer de zone en plaats
de batterijen in de detector.
RELAIS UITGANGEN
Alle vrije contacten zijn NC en openen tijdelijk in geval van alarm. De 5418 sensor silenya en 5015-16-17 sensor top
kunnen geïnstalleerd worden met "open/gesloten deur" funktie. In dit geval blijft het contact open zolang de deur open is.
LAGE BATTERIJSPANNING BIJ DETECTORS:een waarschuwingssignaal wordt verstuurd van zodra de batterij-
spanning te laag is en de R-Evolution geeft 5 beeps en de led van de zone knippert. Indien de batteryspanning nog lager
is, is er een buzzersignaal hoorbaar bij elke wapening/ontwapening van het systeem. Batterijen vervangen!!!
LED INDICATIES: LED licht tijdelijk op = alarm- test als dipswitch 4 ON is; LED aan = alarm geheugen
LED knippert : lage batterijspanning van detector
SILENTRON - ITALIA
ALGEMENE KENMERKEN EN GEBRUIKSMOGELIJKHEDEN
TECHNISCHE KENMERKEN
Verbruik: 4 0 mA
beschermingsgraad: IP41
PROGRAMACION DE LOS DETECTORES VIA RADIO
: Druk S1 gedurende 1 sec om in programmatie te gaan, selecteer de zone die
c
Indicators: 4 zone leds
gewicht: 90 g
