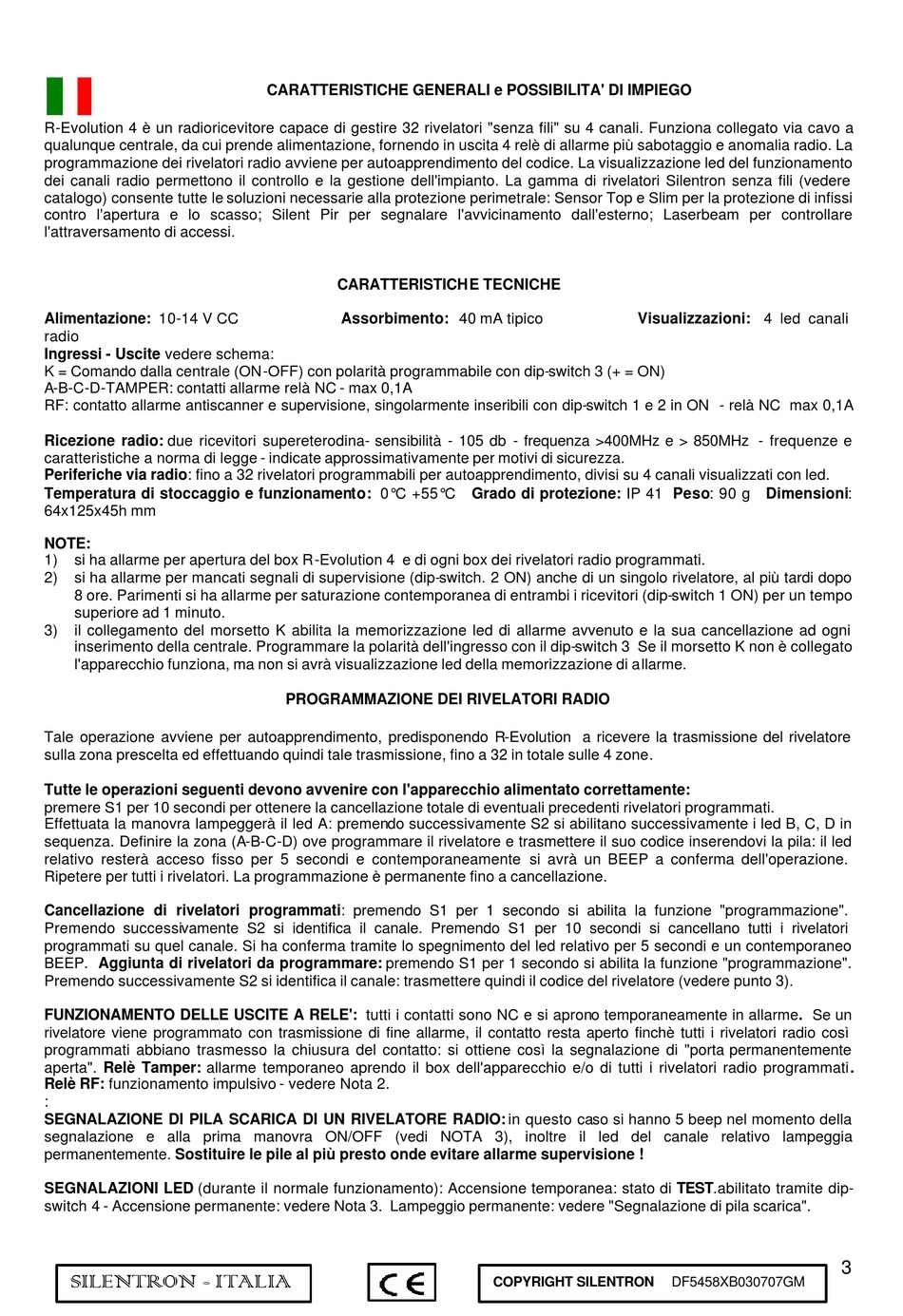

R-Evolution 4 è un radioricevitore capace di gestire 32 rivelatori "senza fili" su 4 canali. Funziona collegato via cavo a

qualunque centrale, da cui prende alimentazione, fornendo in uscita 4 relè di allarme più sabotaggio e anomalia radio. La

programmazione dei rivelatori radio avviene per autoapprendimento del codice. La visualizzazione led del funzionamento

dei canali radio permettono il controllo e la gestione dell'impianto. La gamma di rivelatori Silentron senza fili (vedere

catalogo) consente tutte le soluzioni necessarie alla protezione perimetrale: Sensor Top e Slim per la protezione di infissi

contro l'apertura e lo scasso; Silent Pir per segnalare l'avvicinamento dall'esterno; Laserbeam per controllare

l'attraversamento di accessi.

Alimentazione: 10-14 V CC

radio

Ingressi - Uscite vedere schema:

K = Comando dalla centrale (ON-OFF) con polarità programmabile con dip-switch 3 (+ = ON)

A-B-C-D-TAMPER: contatti allarme relà NC - max 0,1A

RF: contatto allarme antiscanner e supervisione, singolarmente inseribili con dip-switch 1 e 2 in ON - relà NC max 0,1A

Ricezione radio: due ricevitori supereterodina- sensibilità - 105 db - frequenza >400MHz e > 850MHz - frequenze e

caratteristiche a norma di legge - indicate approssimativamente per motivi di sicurezza.

Periferiche via radio: fino a 32 rivelatori programmabili per autoapprendimento, divisi su 4 canali visualizzati con led.

Temperatura di stoccaggio e funzionamento: 0°C +55°C

64x125x45h mm

NOTE:

si ha allarme per apertura del box R-Evolution 4 e di ogni box dei rivelatori radio programmati.

si ha allarme per mancati segnali di supervisione (dip-switch. 2 ON) anche di un singolo rivelatore, al più tardi dopo

8 ore. Parimenti si ha allarme per saturazione contemporanea di entrambi i ricevitori (dip-switch 1 ON) per un tempo

superiore ad 1 minuto.

il collegamento del morsetto K abilita la memorizzazione led di allarme avvenuto e la sua cancellazione ad ogni

inserimento della centrale. Programmare la polarità dell'ingresso con il dip-switch 3 Se il morsetto K non è collegato

l'apparecchio funziona, ma non si avrà visualizzazione led della memorizzazione di allarme.

Tale operazione avviene per autoapprendimento, predisponendo R-Evolution a ricevere la trasmissione del rivelatore

sulla zona prescelta ed effettuando quindi tale trasmissione, fino a 32 in totale sulle 4 zone.

Tutte le operazioni seguenti devono avvenire con l'apparecchio alimentato correttamente:

premere S1 per 10 secondi per ottenere la cancellazione totale di eventuali precedenti rivelatori programmati.

Effettuata la manovra lampeggerà il led A: premendo successivamente S2 si abilitano successivamente i led B, C, D in

sequenza. Definire la zona (A-B-C-D) ove programmare il rivelatore e trasmettere il suo codice inserendovi la pila: il led

relativo resterà acceso fisso per 5 secondi e contemporaneamente si avrà un BEEP a conferma dell'operazione.

Ripetere per tutti i rivelatori. La programmazione è permanente fino a cancellazione.

Cancellazione di rivelatori programmati: premendo S1 per 1 secondo si abilita la funzione "programmazione".

Premendo successivamente S2 si identifica il canale. Premendo S1 per 10 secondi si cancellano tutti i rivelatori

programmati su quel canale. Si ha conferma tramite lo spegnimento del led relativo per 5 secondi e un contemporaneo

BEEP. Aggiunta di rivelatori da programmare: premendo S1 per 1 secondo si abilita la funzione "programmazione".

Premendo successivamente S2 si identifica il canale: trasmettere quindi il codice del rivelatore (vedere punto 3).

FUNZIONAMENTO DELLE USCITE A RELE': tutti i contatti sono NC e si aprono temporaneamente in allarme. Se un

rivelatore viene programmato con trasmissione di fine allarme, il contatto resta aperto finchè tutti i rivelatori radio così

programmati abbiano trasmesso la chiusura del contatto: si ottiene così la segnalazione di "porta permanentemente

aperta". Relè Tamper: allarme temporaneo aprendo il box dell'apparecchio e/o di tutti i rivelatori radio programmati.

Relè RF: funzionamento impulsivo - vedere Nota 2.

SEGNALAZIONE DI PILA SCARICA DI UN RIVELATORE RADIO: in questo caso si hanno 5 beep nel momento della

segnalazione e alla prima manovra ON/OFF (vedi NOTA 3), inoltre il led del canale relativo lampeggia

permanentemente. Sostituire le pile al più presto onde evitare allarme supervisione !

SEGNALAZIONI LED (durante il normale funzionamento): Accensione temporanea: stato di TEST.abilitato tramite dip-

switch 4 - Accensione permanente: vedere Nota 3. Lampeggio permanente: vedere "Segnalazione di pila scarica".

SILENTRON - ITALIA

CARATTERISTICHE GENERALI e POSSIBILITA' DI IMPIEGO
