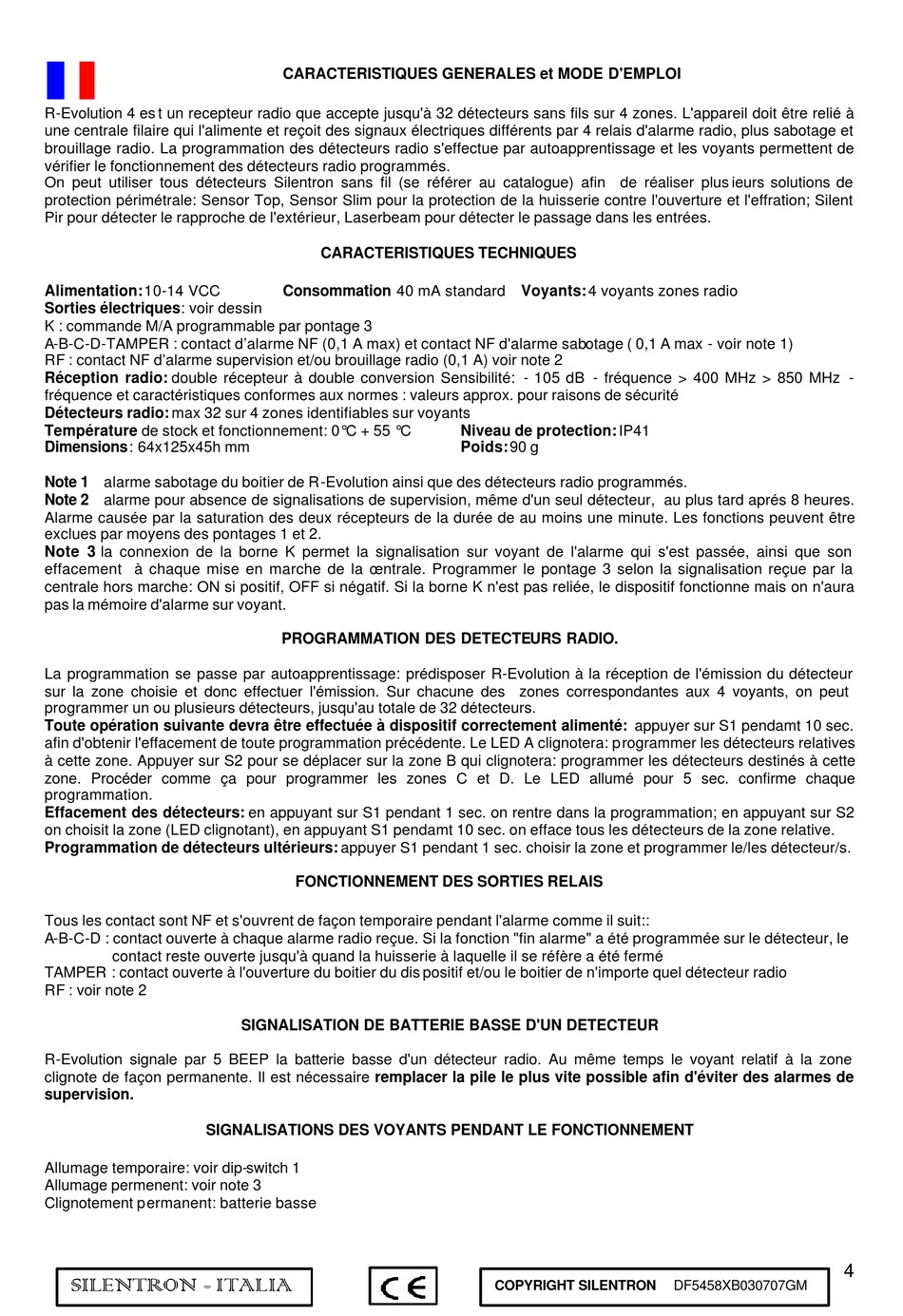

R-Evolution 4 es t un recepteur radio que accepte jusqu'à 32 détecteurs sans fils sur 4 zones. L'appareil doit être relié à
une centrale filaire qui l'alimente et reçoit des signaux électriques différents par 4 relais d'alarme radio, plus sabotage et
brouillage radio. La programmation des détecteurs radio s'effectue par autoapprentissage et les voyants permettent de
vérifier le fonctionnement des détecteurs radio programmés.
On peut utiliser tous détecteurs Silentron sans fil (se référer au catalogue) afin de réaliser plus ieurs solutions de
protection périmétrale: Sensor Top, Sensor Slim pour la protection de la huisserie contre l'ouverture et l'effration; Silent
Pir pour détecter le rapproche de l'extérieur, Laserbeam pour détecter le passage dans les entrées.
Alimentation: 10-14 VCC
Sorties électriques: voir dessin
K : commande M/A programmable par pontage 3
A-B-C-D-TAMPER : contact d'alarme NF (0,1 A max) et contact NF d'alarme sabotage ( 0,1 A max - voir note 1)
RF : contact NF d'alarme supervision et/ou brouillage radio (0,1 A) voir note 2
Réception radio: double récepteur à double conversion Sensibilité: - 105 dB - fréquence > 400 MHz > 850 MHz -
fréquence et caractéristiques conformes aux normes : valeurs approx. pour raisons de sécurité
Détecteurs radio: max 32 sur 4 zones identifiables sur voyants
Température de stock et fonctionnement: 0°C + 55 °C
Dimensions: 64x125x45h mm
Note 1 alarme sabotage du boitier de R-Evolution ainsi que des détecteurs radio programmés.
Note 2 alarme pour absence de signalisations de supervision, même d'un seul détecteur, au plus tard aprés 8 heures.
Alarme causée par la saturation des deux récepteurs de la durée de au moins une minute. Les fonctions peuvent être
exclues par moyens des pontages 1 et 2.
Note 3 la connexion de la borne K permet la signalisation sur voyant de l'alarme qui s'est passée, ainsi que son
effacement à chaque mise en marche de la centrale. Programmer le pontage 3 selon la signalisation reçue par la
centrale hors marche: ON si positif, OFF si négatif. Si la borne K n'est pas reliée, le dispositif fonctionne mais on n'aura
pas la mémoire d'alarme sur voyant.
La programmation se passe par autoapprentissage: prédisposer R-Evolution à la réception de l'émission du détecteur
sur la zone choisie et donc effectuer l'émission. Sur chacune des zones correspondantes aux 4 voyants, on peut
programmer un ou plusieurs détecteurs, jusqu'au totale de 32 détecteurs.
Toute opération suivante devra être effectuée à dispositif correctement alimenté: appuyer sur S1 pendamt 10 sec.
afin d'obtenir l'effacement de toute programmation précédente. Le LED A clignotera: programmer les détecteurs relatives
à cette zone. Appuyer sur S2 pour se déplacer sur la zone B qui clignotera: programmer les détecteurs destinés à cette
zone. Procéder comme ça pour programmer les zones C et D. Le LED allumé pour 5 sec. confirme chaque
programmation.
Effacement des détecteurs: en appuyant sur S1 pendant 1 sec. on rentre dans la programmation; en appuyant sur S2
on choisit la zone (LED clignotant), en appuyant S1 pendamt 10 sec. on efface tous les détecteurs de la zone relative.
Programmation de détecteurs ultérieurs: appuyer S1 pendant 1 sec. choisir la zone et programmer le/les détecteur/s.
Tous les contact sont NF et s'ouvrent de façon temporaire pendant l'alarme comme il suit::
A-B-C-D : contact ouverte à chaque alarme radio reçue. Si la fonction "fin alarme" a été programmée sur le détecteur, le
contact reste ouverte jusqu'à quand la huisserie à laquelle il se réfère a été fermé
TAMPER : contact ouverte à l'ouverture du boitier du dis positif et/ou le boitier de n'importe quel détecteur radio
RF : voir note 2
R-Evolution signale par 5 BEEP la batterie basse d'un détecteur radio. Au même temps le voyant relatif à la zone
clignote de façon permanente. Il est nécessaire remplacer la pile le plus vite possible afin d'éviter des alarmes de
supervision.
SIGNALISATIONS DES VOYANTS PENDANT LE FONCTIONNEMENT
Allumage temporaire: voir dip-switch 1
Allumage permenent: voir note 3
Clignotement permanent: batterie basse
SILENTRON - ITALIA
CARACTERISTIQUES GENERALES et MODE D'EMPLOI
CARACTERISTIQUES TECHNIQUES
Consommation 40 mA standard Voyants: 4 voyants zones radio
PROGRAMMATION DES DETECTEURS RADIO.
FONCTIONNEMENT DES SORTIES RELAIS
SIGNALISATION DE BATTERIE BASSE D'UN DETECTEUR
Niveau de protection: IP41
Poids: 90 g
COPYRIGHT SILENTRON DF5458XB030707GM
