Drucksache Nr. 9834 4402 04
Veröffentlichungsdatum 2020-03-25
Gültig ab Seriennummer A2410001

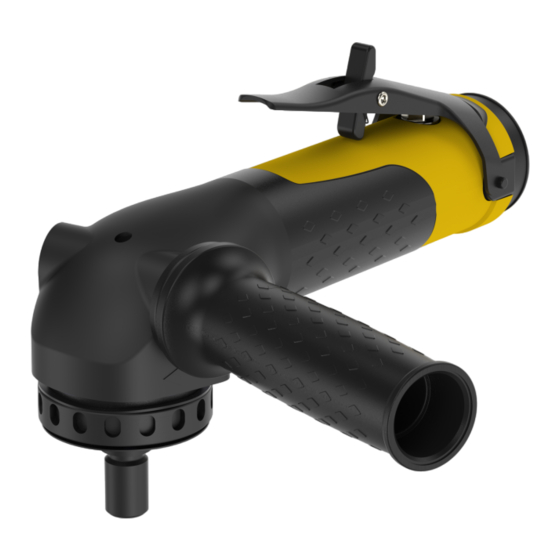

LSV39 S120-5/8
(12000 U/min)
(12000 U/min)
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
LSV39 S120-5/8
8423013307
WARNUNG
Produktanweisungen
Sander
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco LSV39 S120-5/8
Inhaltszusammenfassung für Atlas Copco LSV39 S120-5/8
- Seite 1 LSV39 S120-5/8 Drucksache Nr. 9834 4402 04 Sander Veröffentlichungsdatum 2020-03-25 Gültig ab Seriennummer A2410001 Produktanweisungen LSV39 S120-5/8 8423013307 (12000 U/min) (12000 U/min) WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen- schäden führen.
- Seite 2 8 Nm (5.9 ftlb) L = 900 mm (35") (Turbo 13) Ø13 mm (1/2") 6.3 bar (90 psig) 12000 U/min 15 Nm (11.1 ftlb) 5 Nm (3.7 ftlb) 5/8-11 UNC © Atlas Copco Industrial Technique AB - 9834 4402 04...
-
Seite 3: Inhaltsverzeichnis
Prüfen der Leerlaufdrehzahl .............. 15 Betrieb des Werkzeugs ............... 15 Wartung ......................... 16 Wartungsanweisungen ................... 16 Allgemeine Sicherheit während Instandhaltung und Wartung..... 16 Wartungsempfehlungen .............. 16 Überholung .................. 16 Austausch der Lamellen .............. 17 Schmieranweisungen .................. 17 Korrosionsschutz und Reinigung............ 17 © Atlas Copco Industrial Technique AB - 9834 4402 04... - Seite 4 Leitfaden zur Schmierung.............. 17 Störungshilfe...................... 18 Störungshilfe.................... 18 Recycling ....................... 20 Umweltschutzbestimmungen................ 20 Recycling-Informationen ................. 20 © Atlas Copco Industrial Technique AB - 9834 4402 04...
-
Seite 5: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten. -
Seite 6: Website
Besuchen Sie: https://servaid.atlascopco.com. Weitere technische Informationen erhalten Sie bei Ihrem Atlas Copco-Vertreter vor Ort. Sicherheitsdatenblätter MSDS/SDS In den Sicherheitsdatenblättern werden die von Atlas Copco vertriebenen chemischen Produkte beschrie- ben. Weitere Informationen finden Sie auf der Internetseite von Atlas Copco unter www.atlascopco.com/sds. -
Seite 7: Übersicht
Spindelverriegelungstaste Verriegelt die Spindel, um die Befestigung der Scheibe zu ermöglichen. Spindel Zur Befestigung der Scheibe. Technische Produktdaten Technische Produktdaten finden Sie entweder auf ServAid oder auf der Internetseite von Atlas Copco. Besuchen Sie: https://servaid.atlascopco.com oder www.atlascopco.com. Service-Übersicht Überholung Das Werkzeug ist alle sechs Monate einer Überprüfung zu unterziehen. -
Seite 8: Austausch Der Lamellen
Sie es außer Betrieb und prüfen Sie es. Wenn keine detaillierten Informationen über eine vorbeugende Wartung enthalten sind, befolgen Sie die folgenden allgemeinen Richtlinien: ■ Entsprechende Teile gründlich reinigen ■ Defekte und verschlissene Teile ersetzen © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 9: Installation
Luftqualität ■ Für eine optimale Leistung und maximale Produktlebensdauer empfehlen wir den Einsatz von Druck- luft mit einem Taupunkt von 10 °C. Die Installation eines Atlas Copco-Kühllufttrockners wird empfoh- len. ■ Durch den Einsatz eines separaten Luftfilters lassen sich Feststoffpartikel über 30 Mikrometer und mehr als 90 % des Flüssigwassers entfernen. -
Seite 10: Installationsanleitung
Auf Schäden prüfen, die die Sicherheit des Werkzeugs beeinträchtigen könnten. Installation - Übersicht Legende für Seite 2 Empfohlenes Drehmoment Schlauchlänge Schlauchdurchmesser Max. Arbeitsluftdruck Max. Leerlaufdrehzahl Empfohlenes Drehmoment Empfohlenes Drehmoment Spindelgewinde © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 11: Bedienung
Bedieners an und verwenden Sie bei zu hohem Drehmoment einen Drehmomentarm oder einen Gegenhalter. ■ Verwenden Sie in staubigen Umgebungen ein System zur Staubabsaugung oder tragen Sie einen Mundschutz. © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 12: Konfigurationsanleitung
Den Adapter mit einer 21 mm Stecknuss entfernen. Einlass-/Auslassteile entfernen. Isolierhülse entfernen. Die Abdeckung auf die gegenüberliegende Seite des Gehäuse verschieben Die Isolierhülse wieder in Position bringen und drehen, um sie am Gehäuse zu befestigen. © Atlas Copco Industrial Technique AB - 9834 4402 04... - Seite 13 Loctite auf die Gewindegänge des Adapters auftragen. Den Adapter mit einer 21 mm Stecknuss und einem Drehmomentschlüssel anziehen. Die Auslösestiftbuchse mit einer 10 mm Stecknuss und einem Drehmomentschlüssel anziehen. Den Hebel in der gegenüberliegenden Position anbringen. © Atlas Copco Industrial Technique AB - 9834 4402 04...
-
Seite 14: Anbringen Des Haltegriffs
Der Haltegriff kann an beiden Seiten des Werkzeugs angebracht werden. Den Haltegriff gegen den Uhrzeigersinn drehen, um ihn zu entfernen. Den Haltegriff auf der gegenüberliegenden Seite anbringen. Den Griff im Uhrzeigersinn auf das empfohlene Drehmoment anziehen. © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 15: Betriebsanleitung
Den Starterhebel austauschen, falls er nicht ordnungsgemäß funktioniert. WARNUNG Beschädigungs- und Verletzungsgefahr Umlaufende Teile können Sachschäden und Verletzungen verursachen Vor dem Ablegen des Werkzeugs sicherstellen, dass es ausgeschaltet und zum Stillstand gekom- ► men ist. © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 16: Wartung
Handhabung beeinträchtigt die Funktionstüchtigkeit Sicherheitsrelevante Teile nicht zerlegen und bei Beschädigung immer ersetzen. ► Immer nach dem Betrieb bzw. nach der Wartung die freie Drehzahl des Werkzeugs prüfen. ► © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 17: Austausch Der Lamellen
OBEEn UF 1 Esso Beacon EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 NLG2 Klüber Lub. Klübersynth UH 1 14-151 Texaco Multifak EP2 Molykote BR2 Plus Fett für Winkelgetriebe Rhenus LKR03 © Atlas Copco Industrial Technique AB - 9834 4402 04... -
Seite 18: Störungshilfe
Öl zur Einlassluft hinzufügen, um die Lebensdauer der Lamellen zu erhöhen Schmutzige Luft kann zum Ver- Filter im Lufteinlass des Werk- schleiß von Lamellen führen zeugs und in der Luftzufuhr über- prüfen © Atlas Copco Industrial Technique AB - 9834 4402 04... - Seite 19 Zu wenig Fett im Getriebegehäuse Getriebe beschädigt Beschädigte Spindel Unerwünschte Geräusche von den Zahnrädern Abgenutzte Lager * Diese Arbeit darf nur von einer autorisierten Werkstatt oder von qualifizierten Technikern durchgeführt werden. © Atlas Copco Industrial Technique AB - 9834 4402 04...
-
Seite 20: Recycling
Batterien sollten an Ihre öffentliche Batterieverwertungsstelle weitergegeben werden. Recycling-Informationen Position Teil Recyceln als Gehäuse Metall, Aluminium Isolierhülse Kunststoffe, Sonstiges, TPU Lamellenmotor Metall, Stahl* Spindel, komplett Metall, Stahl Schutzhaube Metall, Stahl Endabdeckung Metall, Stahl Schrauben Metall, Stahl © Atlas Copco Industrial Technique AB - 9834 4402 04... - Seite 21 Metall, Messing Einlass Metall, Stahl Hebel, komplett Metall, Stahl Adapter Metall, Stahl *Die Lamellen des Produkts enthalten PTFE, es müssen die normalen Gesundheits- und Sicherheitsemp- fehlungen für PTFE befolgt werden. © Atlas Copco Industrial Technique AB - 9834 4402 04...
- Seite 24 Übersetzung der Originalbetriebsanleitung © Copyright 2020, Atlas Copco Industrial Technique AB. Alle Rechte vorbehalten. Jeglicher nicht autorisierte Gebrauch sowie das Kopieren der Inhalte ganz oder in Teilen ist verboten. Dies gilt insbesondere für Atlas Copco Industrial Handelsmarken, Modellbezeichnungen, Artikelnummern und Zeichnungen.
