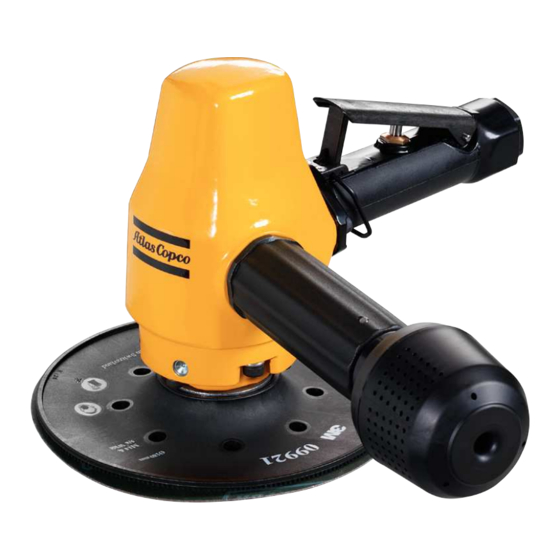

Valid from Serial No. A0440001 Product Instructions Valid to Serial No. A4379999 LSS53 S060M14/C (max 6000 r/min) 8423 2530 27 WARNING Read all safety warnings and instructions Failure to follow the safety warnings and instructions may result in electric shock, fire and/or serious injury.
Seite 6
■ Use a separate air filter of type Atlas Copco FIL, removes solid particles larger than 15 microns and more than 90 % of liquid water, installed as close as possible to the product and prior to any other air preparation unit like REG or DIM (please see Air Line Accessories in our main catalogue).
Seite 10
Warranty Contact the Atlas Copco sales representative within your area to claim a product. Warranty will only be ap- proved if the product has been installed, operated and overhauled according to the Operating Instructions.
Seite 11
ServAid is available on DVD and on the web: http://servaidweb.atlascopco.com For further information contact your Atlas Copco sales representative or e-mail us at: servaid.support@se.atlascopco.com Safety Data Sheets MSDS/SDS The safety data sheets describes chemical products sold by Atlas Copco.
Seite 12
We, Atlas Copco Industrial Technique AB, cannot be held liable for the consequences of using the de- clared values, instead of values reflecting the actual exposure, in an individual risk assessment in a work place situation over which we have no control.
Seite 17
DÉCLARATION DE CONFORMITÉ CE Nous, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SUÈDE, déclarons que le produit (dont le nom, le type et le numéro de série figurent en première page) est en conformité avec la ou les di- rectives suivantes :...
Seite 18
■ Utiliser un filtre à air spécial de type Atlas Copco FIL qui retient les particules solides d'une taille su- périeure à 15 microns et plus de 90 % de l'eau liquide. Ce filtre doit être placé aussi près que pos- sible du produit et avant toute autre unité...
Seite 22
L’emploi de pièces autres que des pièces de rechange Atlas Copco d’origine peut altérer les perfor- mances et augmenter les entretiens, voire même annuler toutes les garanties, selon l’appréciation de la société.
Seite 23
La prise en charge dans le cadre de la garantie n'est acceptée que si le produit a été installé, utilisé et révisé conformément aux consignes d'utilisation. Veuillez également vous référer aux conditions de livraison appliquées par la société locale Atlas Copco. ServAid ServAid est un utilitaire qui permet de se procurer des informations produits actualisées portant sur les...
Seite 24
; ils dépendent également de la durée d'exposition et de la condition physique de l'utilisateur. Notre société, Atlas Copco Industrial Technique AB, ne peut en aucun cas être tenue responsable des conséquences de l'utilisation des valeurs déclarées à la place des valeurs reflétant l'exposition réelle dans l'évaluation des risques individuels dans un lieu de travail sur lequel nous n'avons aucun contrôle.
Seite 29
Die Schilder und Aufkleber müssen immer gut leserlich sein. Neue Schilder und Aufkleber können nach der Ersatzteilliste bestellt werden. EG-KONFORMITÄTSERKLÄRUNG Wir, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SCHWEDEN erklären hiermit, dass das Produkt (mit Bezeichnung, Typ und Seriennummer laut Deckblatt) die folgende(n) Richtlinie(n) erfüllt:...
Seite 30
Atlas Copco Kühllufttrockners. ■ Durch den Einsatz eines separaten Luftfilters vom Typ Atlas Copco FIL lassen sich Feststoffpartikel über 15 µm und mehr als 90 % des Flüssigwassers entfernen. Die Montage hat möglichst in der Nä- he des Produkts sowie ggf. vor einer Luftaufbereitungsanlage vom Typ REG oder DIM zu erfolgen (vgl.
Seite 33
Aries 32 Molycote BR2 Plus Nützliche Informationen Melden Sie sich auf der Website von Atlas Copco an: www.atlascopco.com Auf unserer Website finden Sie Informationen zu unseren Produkten, Zubehör und Ersatzteilen sowie di- verse Veröffentlichungen. Ergonomie-Richtlinien Denken Sie an Ihre Arbeitsstation, während Sie diese Liste mit allgemeinen Ergonomie-Richtlinien lesen und schauen Sie, ob Sie Bereiche identifizieren können, in denen Verbesserungen in Bezug auf Körper-...
Seite 34
Teile ohne Bestellnummer werden aus technischen Gründen nicht separat geliefert, ebenso Teile, die in Wartungskits enthalten sind. Die Anwendung anderer als Original Atlas Copco-Ersatzteile kann zu verminderter Leistung und steigen- den Wartungsbedarf führen und kann,entsprechend der Wahl des Unternehmens, alle Garantien ungültig machen.
Seite 35
LSS53 S060M14/C Sicherheit und Bedienungsanleitung Garantie Im Gewährleistungsfall nehmen Sie mit Ihrem örtlichen Atlas Copco Handelsvertreter Kontakt auf. Ein Ge- währleistungsanspruch kann nur geltend gemacht werden, wenn das Produkt in Übereinstimmung mit der Betriebsanleitung montiert, betrieben und gewartet wurde. Konsultieren Sie ebenfalls die Lieferbedingungen von Atlas Copco.
Seite 36
Auslegung des Arbeitsplatzes ab, sowie von der Expositionsdauer und der physischen Verfas- sung der Bedienperson. Wir, Atlas Copco Industrial Technique AB, können nicht für Folgen, die sich aus der Verwendung der von uns angegebenen Werte statt der realen Belastungswerte für die Risikoeinschätzung einer Arbeits- platzsituation ergeben, haftbar gemacht werden, da wir auf diese keinen Einfluss haben.
Seite 41
Pueden solicitarse signos y adhesivos nuevos utilizando la lista de repuestos. DECLARACIÓN DE CONFORMIDAD CE Nosotros, Atlas Copco Industrial Technique AB, S-105 23 ESTOCOLMO, SUECIA declaramos que el producto (con nombre, tipo y número de serie indicados en la primera página) es conforme a las siguien-...
Seite 42
■ El aire comprimido debe contener una pequeña cantidad de aceite. Recomendamos encarecidamen- te que instale un lubricador de niebla de aceite DIM de Atlas Copco y que lo ajuste para que suminis- tre 3–4 gotas (50 mm )/min para herramientas de ciclos largos o un lubricador DOLSOL de un solo punto de Atlas Copco para herramientas de ciclo corto.
Seite 46
Por razones técnicas, las piezas sin referencia no se suministran por separado, al igual que las piezas incluidas en los kits de servicio. El uso de recambios no originales de Atlas Copco puede disminuir las prestaciones y aumentar las nece- sidades de mantenimiento y, a opción del fabricante, anular todas las garantías.
Seite 47
ServAid está disponible en DVD y en internet: http://servaidweb.atlascopco.com Para obtener más información, póngase en contacto con su representante de ventas de Atlas Copco o envíenos un e-mail a: servaid.support@se.atlascopco.com Hojas de datos de seguridad de MSDS/SDS Las hojas de datos de seguridad describe los productos químicos vendidos por Atlas Copco.
Seite 53
DECLARAÇÃO DE CONFORMIDADE DA COMUNIDADE EUROPÉIA Nós da Atlas Copco Industrial Technique AB, S-105 23 ESTOCOLMO, SUÉCIA, declaramos que este produto (com nome, tipo e número de série, ver primeira página) está em conformidade com a(s) seguin-...
Seite 54
Copco tipo refrigeração. ■ Use um filtro de ar separado do tipo Atlas Copco FIL, que retira partículas sólidas com mais de 15 microns e mais de 90% da água líquida, instalado o mais perto possível do produto e antes de qual- quer outra unidade de preparação do ar como REG ou DIM (veja Acessórios da Linha de Ar em nos-...
Seite 58
As peças sem número de pedido, assim como as peças incluídas nos kits de Manutenção, não são, por razões técnicas, entregues separadamente. A utilização de outras peças que não sejam as peças genuínas da Atlas Copco, pode resultar em uma di- minuição do desempenho e num aumento da manutenção e pode, segundo opção da empresa, invalidar todas as garantias.
Seite 59
ServAid está disponível em DVD e na web: http://servaidweb.atlascopco.com Para mais informações entre em contato com o seu representante de vendas Atlas Copco ou através de e-mail: servaid.support@se.atlascopco.com Fichas de dados de segurança MSDS/SDS As fichas de dados de segurança descrevem os produtos químicos vendidos pela Atlas Copco.
Seite 65
Atlas Copco. ■ Utilizzare un filtro dell'aria separato del tipo Atlas Copco FIL, che rimuove la particelle solide di di- mensioni superiori ai 15 micron e più del 90% di acqua liquida, installato il più vicino possibile al pro- dotto e a monte di qualsiasi altra unità...
Seite 70
Garanzia Contattare il rappresentante Atlas Copco della propria zona per presentare reclami in merito a un prodot- to. La garanzia verrà approvata solo se il prodotto è stato installato, utilizzato e revisionato secondo le Istruzioni di funzionamento.
Seite 71
Atlas Copco Industrial Technique AB non può essere ritenuta responsabile per le conseguenze deri- vanti dall'utilizzo dei valori dichiarati, invece di valori che riflettono l'esposizione effettiva, in una valutazio- ne del rischio individuale in una situazione lavorativa sulla quale Atlas non ha alcun controllo.
Seite 76
EU-VERKLARING VAN OVEREENSTEMMING Wij, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SWEDEN verklaren dat het pro- duct (met naam, type- en serienummer, zie voorpagina) in overeenstemming is met de volgende...
Seite 77
■ Voor optimale prestaties en een langere levensduur van uw product, raden wij u aan perslucht te ge- bruiken met een dauwpunt tussen +2°C en +10°C. Daarnaast raden wij u aan een Atlas Copco lucht- droger (koeler) te gebruiken. ■...
Seite 81
Garantie Neem contact op met het Atlas Copco-verkooppunt in uw regio om een claim in te dienen voor een pro- duct. De garantie is uitsluitend van toepassing indien het product is geïnstalleerd, gebruikt en gereviseerd in overeenstemming met de gebruiksaanwijzing.
Seite 82
ServAid biedt geavanceerde zoekfunctionaliteit voor al onze producten. ServAid is verkrijgbaar op dvd en op het web: http://servaidweb.atlascopco.com Neen voor nadere informatie contact op met uw Atlas Copco-verkoper of stuur een e-mail naar het volgen- de adres: servaid.support@se.atlascopco.com Veiligheidsgegevensbladen MSDS/SDS In de veiligheidsgegevensbladen vindt u een beschrijving van de chemische producten die door At- lasCopco worden verkocht.
Seite 83
Wij, Atlas Copco Industrial Technique AB, zijn niet aansprakelijk voor de gevolgen van het gebruik van de weergegeven waarden, in plaats van de waarden die passen bij de werkelijke blootstelling, zoals be- paald via een afzonderlijke risicobeoordeling en in een werksituatie waarover wij geen controle hebben Dit gereedschap kan het hand-arm-trillingssyndroom veroorzaken als het niet correct wordt gebruikt.
Seite 87
■ Brug et separat Atlas Copco FIL-luftfilter. Det fjerner faste partikler, der er større end 15 mikroner og mere end 90% af vandet. Filteret installeres så tæt ved produktet som muligt og før nogen anden luft- forberedelsesenhed, f.eks. REG eller DIM (se Air Line Accessories i vores hovedkatalog). Blæs slan- gen igennem før tilslutning.
Seite 92
ServAid har en avanceret søgefunktion, der kan bruges i hele vores produktprogram. ServAid kan fås på dvd og på internet: http://servaidweb.atlascopco.com For yderligere information kan man kontakte Atlas Copco salgsrepræsentanten eller sende en e-mail til os på: servaid.support@se.atlascopco.com Sikkerhedsdatablade MSDS/SDS Sikkerhedsdatabladene beskriver kemiske produkter, der sælges af Atlas Copco.
Seite 93
Vi, Atlas Copco Industrial Technique AB, hæfter ikke for følgerne af at bruge de erklærede værdier i stedet for værdier, der afspejler den faktiske udsættelse i en individuel risikovurdering i en arbejdspladssi- tuation, som vi ikke er herre over.
Seite 97
+2°C til +10°C. Installasjon av Atlas Copco lufttørker med kjøling anbefales. ■ Bruk et separat luftfilter av typen Atlas Copco FIL som fjerner hele partikler større enn 15 mikron og mer enn 90 % av flytende vann, installert så tett som mulig til produktet og før andre luftbehandlere som REG eller DIM (se Air Line-tilbehør i vår hovedkatalog).
Seite 101
Deler uten bestillingsnummer og deler som inngår i våre Service-sett, kan av tekniske årsaker ikke leveres separat. Bruk av annet enn originaldeler fra Atlas Copco, kan føre til nedsatt yteevne og økt behov for vedlikehold, og kan dessuten føre til at garantier ikke innrømmes.
Seite 103
Vi, Atlas Copco Industrial Technique AB, kan ikke holdes ansvarlig for konsekvensen å bruke de erklærte verdiene, i stedet for verdier som reflekterer den faktiske eksponeringe, i en individuell risikovur- dering i en arbeidsplassituasjon som vi ikke har noen kontroll over.
Seite 107
Tuote on varustettu tärkeitä turvallisuus- ja tuotetietoja koskevilla kilvillä ja tarroilla. Kilpien ja tarrojen on aina oltava luettavissa. Uudet kilvet ja tarrat voidaan tilata varaosaluettelon avulla. EY-YHDENMUKAISUUDEN VAKUUTUS Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SWEDEN vakuutamme, että tuote (nimi, tyyppi ja sarjanumero, katso etusivu) on yhdenmukainen seuraavien direktiivien kanssa: 2006/42/EC...
Seite 111
Takuu Ota yhteys alueesi Atlas Copco -myyntiedustajaan, jos haluat esittää jotakin tuotetta koskevan takuuvaateen. Takuu on voimassa vain, jos tuote on asennettu, sitä on käytetty ja se on kunnostettu käyttöohjeiden mukaisesti.
Seite 112
ServAid-ohjelmassa on koko tuotesarjamme käsittävä laaja hakutoiminto. ServAid on saatavilla DVD-levynä ja verkossa osoitteessa: http://servaidweb.atlascopco.com Lisätietoja saa ottamalla yhteyttä Atlas Copco -myyntiedustajaan tai lähettämällä sähköpostia osoitteeseen: servaid.support@se.atlascopco.com Käyttöturvallisuustiedotteet MSDS/SDS Käyttöturvallisuustiedotteissa kuvataan Atlas Copcon toimittamien kemikaalituotteiden ominaisuudet.
Seite 113
Me, Atlas Copco Industrial Technique AB, emme ole vastuussa ilmaistujen arvojen käytöstä syntyvistä seuraamuksista, todellista altistumista vastaavien arvojen sijaan, työpaikan tilanteen yksittäisessä...
Seite 117
Atlas Copco. ■ Använd ett separat luftfilter av typen Atlas Copco FIL. Det avlägsnar fasta partiklar större än 15 mik- ron och mer än 90 % av flytande vatten. Installera så nära produkten som möjligt och innan någon annan luftberedningsenhet som REG eller DIM (se Air Line Accessories (Luftledningstillbehör) i vår...
Seite 121
Artiklar utan beställningsnummer levereras inte separat av tekniska skäl. Detsamma gäller för delar som ingår i servicesatser. Om andra delar än originalreservdelar från Atlas Copco används kan det leda till försämrad funktion och att mer underhåll krävs. Det kan även leda till att alla garantier upphör att gälla.
Seite 122
I ServAid finns en avancerad sökfunktion med hela vårt produktsorti- ment. ServAid finns på DVD och på internet: http://servaidweb.atlascopco.com För ytterligare information kontakta din återförsäljare för Atlas Copco eller skicka e-post på adressen: servaid.support@se.atlascopco.com Säkerhetsdatablad MSDS/SDS Säkerhetsdatabladen beskriver kemiska produkter som säljs av Atlas Copco.
Seite 128
ми. Новые знаки и наклейки можно заказать по перечню запчастей. ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ НОРМАМ ЕС Компания Atlas Copco Industrial Technique AB, зарегистрированная по адресу: S-105 23 STOCKHOLM, SWEDEN, заявляет, что данное изделие (наименование, тип и серийный номер кото- рого указаны на титульном листе) соответствует положениям следующих директив.
Seite 129
типа. ■ Используйте отдельный воздушный фильтр типа Atlas Copco FIL для удаления твердых частиц крупнее 15 мкм и более чем 90 % жидкой воды, установив его как можно ближе к данному устройству перед любым другим устройством подготовки воздуха, таким как REG или DIM (см.
Seite 134
Гарантия С претензиями по поводу изделий обращайтесь к местному торговому представителю компании Atlas Copco. Гарантия действует только в том случае, если установка, эксплуатация и переборка изделия осуществлялись в соответствии с инструкцией по эксплуатации. Кроме того, изучите условия поставки, действующие в местном филиале компании Atlas Copco.
Seite 140
DEKLARACJA ZGODNOŚCI WE Firma Atlas Copco Industrial Technique AB, S-105 23 SZTOKHOLM, SZWECJA, oświadcza, że pro- dukt (którego nazwa, typ i numer seryjny znajdują się na stronie tytułowej) spełnia wymagania następują- cej dyrektywy (dyrektyw):...
Seite 141
Sprężone powietrze musi zawierać niewielką ilość oleju. Zdecydowanie zaleca się, aby zamontować smarownicę olejową (mgła olejowa) DIM firmy Atlas Copco, ustawioną normalnie na 3-4 krople (50 ) dla narzędzi o długim cyklu pracy lub smarownicę punktową typu Dosol firmy Atlas Copco dla narzędzi o krótkim cyklu pracy Nastawy dla smarownicy typu Dosol zawiera punkt dot.
Seite 145
Części zamienne Ze względów technicznych części bez numerów katalogowych nie są dostarczane osobno. Użycie części innych niż oryginalne części zamienne firmy Atlas Copco może spowodować zmniejszenie wydajności narzędzia i konieczność wykonywania większej liczby czynności obsługowych, a także, w przypadku firm, może doprowadzić do utraty wszelkich gwarancji.
Seite 146
Instrukcja obsługi LSS53 S060M14/C Prosimy również zapoznać się z warunkami dostawy przyjętymi w lokalnym oddziale firmy Atlas Copco. ServAid ServAid jest aplikacją przeznaczoną do uzyskiwania zaktualizowanych informacji o produkcie, dotyczą- cych: - instrukcji bezpieczeństwa - instalowania, obsługi oraz instrukcji serwisowych - rysunków złożeniowych...
Seite 152
Atlas Copco. ■ Použite samostatný vzduchový filter typu Atlas Copco FIL, ktorý odstraňuje pevné častice väčšie ako 15 mikrónov a viac ako 90 % tekutej vody, inštalovaný čo najbližšie k výrobku a pred každým iným zariadením na úpravu vzduchu, napr.
Seite 157
Súčiastky bez objednávacieho čísla sa z technických dôvodov nedodávajú samostatne. Použitie iných ako originálnych náhradných dielov Atlas Copco môže viesť k zníženému výkonu nástroja a zvýšeným nárokom na údržbu a môže viesť, podľa uváženia spoločnosti, aj k strate akejkoľvek záruky.
Seite 163
■ Stlačený vzduch musí obsahovat malé množství oleje. Vřele doporučujeme instalovat mazací za- řízení Atlas Copco DIM pro mazání olejovou mlhou nastavené běžně na 3-4 kapky (50 mm ) / min v případě strojů s dlouhým provozním cyklem, nebo bodové mazací zařízení Atlas Copco typu Dosol v případě...
Seite 168
Díly bez objednacího čísla nejsou z technických důvodů dodávány samostatně. Použití jiných náhradních dílů než originálních dílů od společnosti Atlas Copco může způsobit snížení vý- konu nástroje a zvýšení nároků na údržbu a podle rozhodnutí výrobce také neplatnost všech záruk.
Seite 169
My, společnost Atlas Copco Industrial Technique AB, neponeseme žádnou odpovědnost za důsledky použití deklarovaných hodnot, namísto hodnot odrážejících skutečnou expozici, při individuálním hodno- cení...
Seite 174
■ Szereljen fel egy Atlas Copco FIL típusú levegőszűrőt, amely a 15 mikronnál nagyobb részecskéket és a cseppfolyós halmazállapotú víz 90%-át távolítja el, minél közelebb a termékhez és bármilyen más levegő-előkészítő egység elé, mint például a REG vagy DIM egységek (lásd a "Levegő-vonal tartozékok"...
Seite 179
Tartozékok A megrendelési számmal nem rendelkező tartozékokat technikai okokból önállóan nem szállítjuk. Az eredeti Atlas Copco gyártmányon kívül bármely más pótalkatrész használata ronthatja a szerszám mű- ködését és növelheti a karbantartási szükségletet, és a vállalat szabályzatától függően érvényteleníthet minden garanciát.
Seite 180
és a használó fizikai állapotától. Az Atlas Copco Industrial Technique AB vállalat nem vonható felelősségre azokért az esetleges káro- kért, melyek abból származhatnak, hogy egy egyedi zajszint-kockázati felmérésnél az itt megadott értéke- ket veszik figyelembe, és nem az aktuális, az adott munkakörülményekre vonatkozó...
