Rohbauset ONE

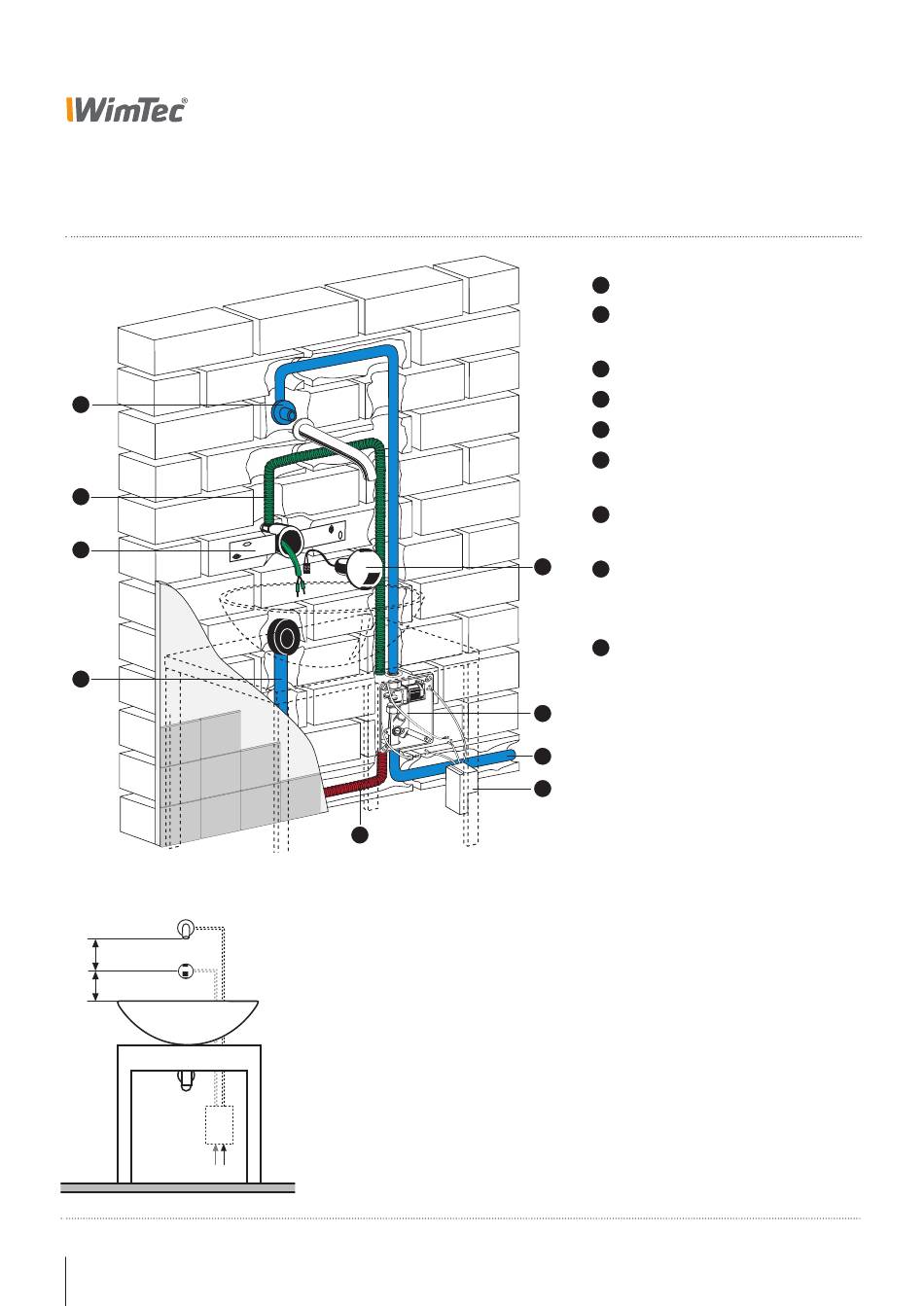

Montage WimTec ONE - WT
1
2
3
4
10 cm
10 cm
Einbauort
Ventileinheit
beliebig
230V DN15
4
WimTec Rohbauset ONE
9
Hinweis:
Nebenstehende Einbaumaße nur bei Verwendung von
SanTec MICRO ONE Wandauslauf (Art.Nr. 221 367). Bei
Verwendung von anderen Ausläufen muss die Position
des Sensors angepasst werden.
Rücksprache mit der Firma WimTec wird erbeten.
1
Zuleitung Auslauf DN 15
2
Verbindung Sensor Steuer-
elektronik
2 x 0,5 m
3
UP-Dose ONE Sensor
4
Ablauf DN 50
5
ONE - WT Sensor
6
Ventileinheit mit Absperrventil
und Magnetventil
7
Wasserversorgung Kalt- oder
vortemp. Wasser (DN 15)
5
8
Elektronikmodul ONE - WT
Anschluss, Netz 230V/50Hz;
Sensor 2 x 0,5 m
9
Netzanschluss 230V/50Hz
6
7
8
2
; Magnetventil
2
