Inhaltszusammenfassung für WimTec ONE

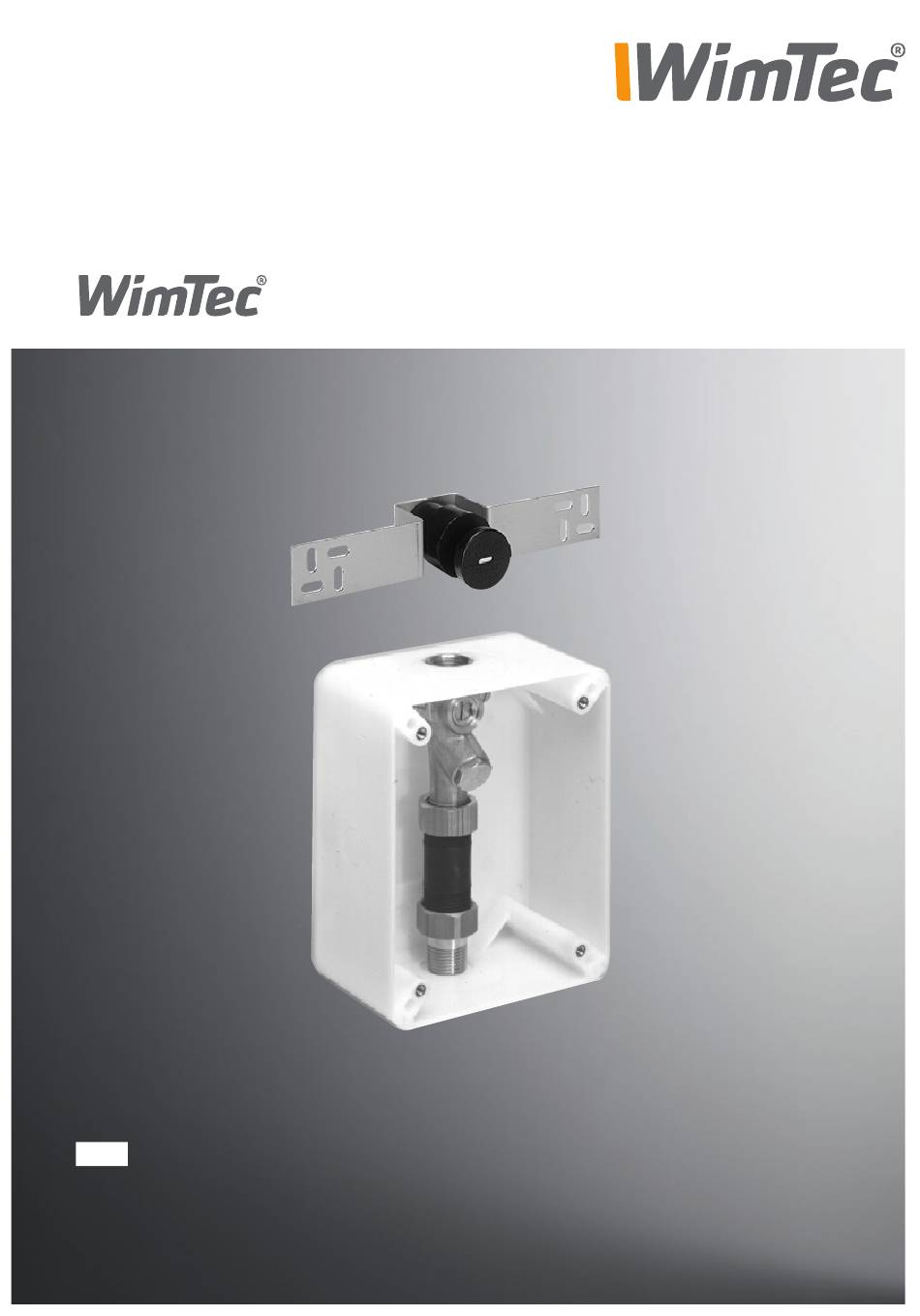

- Seite 1 Rohbauset ONE Rohbaumontage...
-
Seite 2: Allgemeine Hinweise
Rohbauset ONE Allgemeine Hinweise WimTec OCEAN Rohbauset passend für folgende Urinalspüler: WimTec ONE - UR 230 V Art.Nr. 121 575 121 605 Lieferumfang: Wandeinbaukasten mit Absperrventil und integriertem Schmutzsieb, Durchspülrohr und Putzdeckel sowie Verbindungs- kabel und Wandeinbaudose für Infrarotsensor inkl. Putzdeckel und Montageprofil. -
Seite 3: Technische Daten
Ø = 46 mm, Tiefe = 56 mm Wandeinbaukasten: B/H/T: 135 x 165 x 77 mm Technische Daten Zubehör: Fliese Ablauf für 32 mm Kunststoffrohr: Putz Verbinder mit Lippendichtung Art.Nr.: 291 346 Ablauf Zufluss R ½" AG R ½“ IG Anschluss Sensor Unterputzkasten mauerwerkseben WimTec Rohbauset ONE... - Seite 4 Netzanschluss 230V/50Hz 10 cm 10 cm Hinweis: Nebenstehende Einbaumaße nur bei Verwendung von SanTec MICRO ONE Wandauslauf (Art.Nr. 221 367). Bei Verwendung von anderen Ausläufen muss die Position des Sensors angepasst werden. Einbauort Ventileinheit Rücksprache mit der Firma WimTec wird erbeten.
- Seite 5 Rohbauset ONE Montage WimTec ONE - UR Verbindung Sensor Steuer- elektronik, 2 x 0,5 m2 UP-Dose ONE Sensor ONE -UR Sensor Wasserversorgung Netzanschluss 230V/50Hz Ventileinheit mit Absperrventil und Magnetventil Elektronikmodul MICRO ONE Anschluss, Netz 230V/50Hz; Sensor 2 x 0,5 m ;...
-
Seite 6: Montage
Druckprobe durchführen, Absperrventil in Stellung „ZU“. Vorabsperrung öffnen und Vorspülung durchführen! Kabel (3 x 0,75 mm - 1,5 mm ) für die Spannungs- versorgung (230 V) in das Rohbauset einziehen. Vorabsperrung schließen und Schmutzfilter einsetzen. WimTec Rohbauset ONE... - Seite 7 222 074 221 053 Art.Nr. Bezeichnung 189 803 Sensor Rohbauset 200 027 Wandeinbaukasten Absperrventil 221 381 221 398 Sanitäroberteil 3/8“ für Absperrventil 107 074 Filter 221 060 Spülzwischenstück Dichtung 222 074 Anschlussverschraubung R 1/2“ AG 221 053 WimTec Rohbauset ONE...
- Seite 8 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
