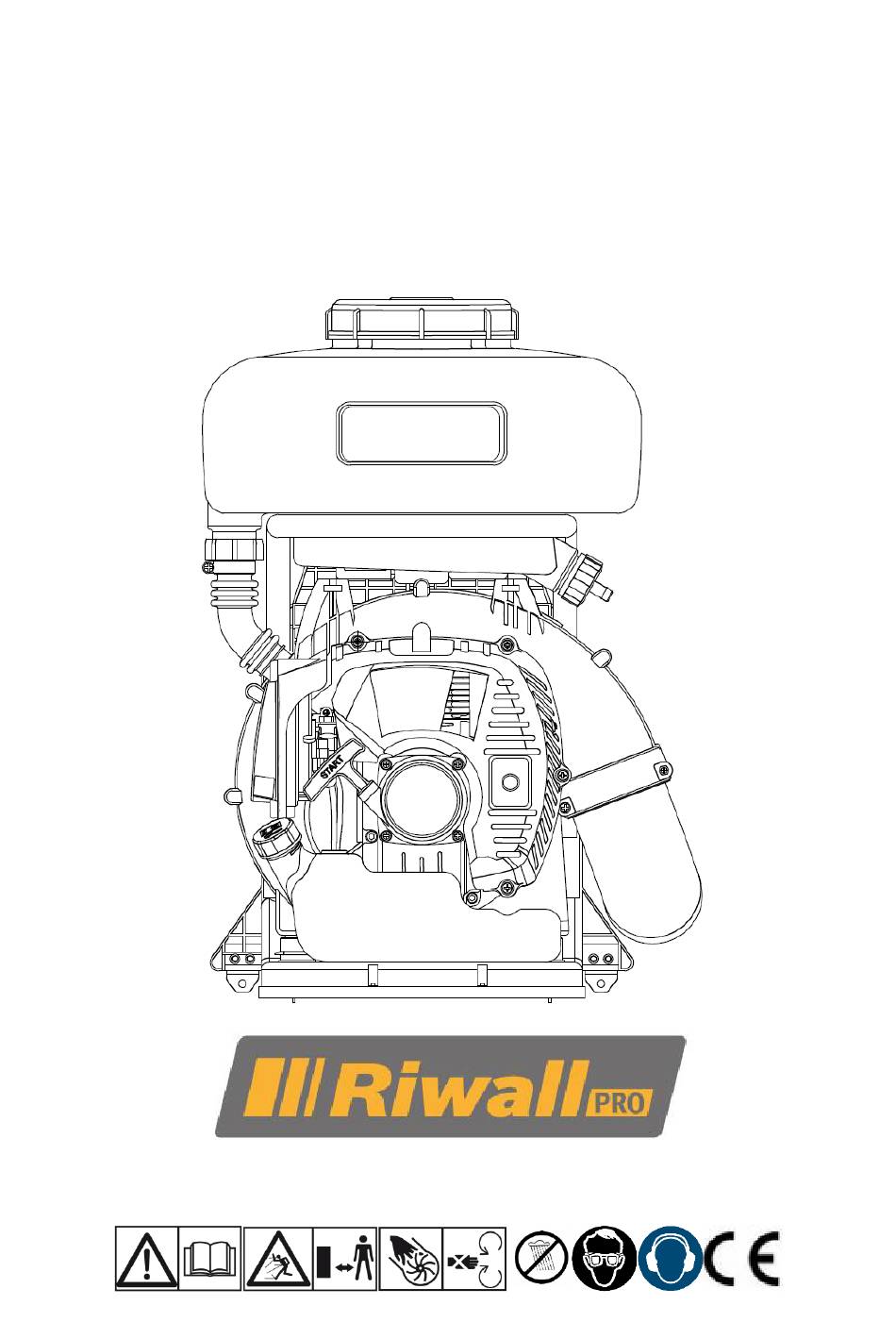

- Seite 38 Rückensprühgerät mit Benzinmotor RPSD 52 Übersetzung der originalen Bedienungsanleitung...
-
Seite 39: Erläuterung Der Symbole
1. ERLÄUTERUNG DER SYMBOLE Die in dieser Anleitung verwendeten Symbole sollten Sie auf mögliche Gefahren hinweisen. Die Sicherheitssymbole und die zugehörigen Erläuterungen müssen einwandfrei verstanden werden. Die darin enthaltenen Warnungen verhindern nicht die Gefahren und können die richtigen Maßnahmen zur Verhinderung der Gefahren nicht ersetzen. -
Seite 40: Regeln Für Eine Sichere Bedienung
2. REGELN FÜR EINE SICHERE BEDIENUNG SICHERE BEDIENUNG WARNUNG: NICHT ORDNUNGSGEMÄSSER VERWENDUNG DIESES GERÄTS NICHTBEACHTUNG DER SICHERHEITSMASSNAHMEN BESTEHT DIE VERLETZUNGSGEFAHR DES BENUTZERS ODER DRITTER. BEI DER NUTZUNG DIESES GERÄTS IST ORDNUNGSGEMÄSSE KLEIDUNG ZU TRAGEN. Lesen Sie diese Anleitung aufmerksam durch. Vor der Verwendung dieses Geräts sind Ihre Kenntnisse ⚫... -
Seite 41: Beschädigungsreduktion
Verwenden Sie das Gerät mit der jeweils geringstmöglichen Motordrehzahl zur Verrichtung der Arbeit. ⚫ Überprüfen Sie die richtige Funktion des Schalldämpfers sowie die Luftansaugung des Luftfilters und ⚫ den Luftfilter, um die richtige Funktion dieser Einheit zu überprüfen. Gleichzeitig nur ein Gerät verwenden. ⚫... -
Seite 42: Technische Daten
4. TECHNISCHE DATEN RPSD 52 Hubraum 51,7 cm Kraftstofftankvolumen: 1,5 l Spritzmittelbehälter 14 l Kraftstoffgemisch: 1: 40 Motor-Nennleistung 1,5 kW bei 6.500 min Leerlaufdrehzahl: 2 800 150 min Luft Durchflussverhältnis Ventilator 12.5 m Garantierter Schallleistungspegel: 110 dB (A) Leergewicht des Geräts 12 kg 5. -
Seite 43: Montage
9. Kraftstofftank 10. Motorbasis 11. Auspuff-Schalldämpfer 12. Flexibler Schlauch 13. Tankventil 14. Betätigungsgriff 15. Ein-Aus-Schalter 16. Gas Sicherung 17. Schlauch vom Tank 18. Verlängerungsrohr 19. Dosierungsregler 20. Sprühdüse 21. Ausgangsführung Sprüher 22. Schelle Liste der mitgelieferten Teile 1. Blasrohr 2. Dichtring 3. - Seite 44 Abb. 2 6.2. Zusammenbau Griff, Sprührohr und Verlängerungsrohr Bedienungsgriff auf das Sprührohr stecken (am Vorderteil anfangen) und in der vorgesehenen Stellung mit der Schraube fixieren (Abb. 3). Abb. 3 Das Sprührohr in den flexiblen Schlauch bis zum Anschlag einführen, den Tank in die Schelle schieben und mit einem Schraubendreher festziehen.
- Seite 45 anschließen. Abb. 6 1. Deckel 2. Dichtring 3. Verschlussstopfen 4. Filtersieb 5. Rohre 6. Deckel Kraftstofftank 7. Deckel Kraftstofftank 8. Verbindungselement 9. Dichtring 2). Sprührohr an dieses Gerät anschließen. Abb. 7 1. Schelle 2. Flexibler Schlauch 3. Sprührohr 4. Schelle 5.
- Seite 46 Abb. 8 Freies Ende des Schlauchs vom Tank an die Tülle des Tankventils aufschieben und in dieser Position mit der Schlauchschelle fixieren (Abb. 9). Anderes Ende dieses Schlauchs vom Tank an den Tankausgang aufschieben und in dieser Position mit der Schlauchschelle fixieren. (Abb. 10). Abb.
- Seite 47 Abb. 12 10. Verbindungselement 11. Dichtring 12. Behälter 13. Rohre Abb. 13 Abb. 14 1. Schelle 2. Flexibler Schlauch 4. Schelle 5. Kunststoffrohr...
- Seite 48 6. Gummibuchse 7. Griff 9. Verlängerungsrohr 10. Kette (antistatisches Draht) 6.5 Montage Antistatisches System (Abb. 15) Antistatisches Draht und Kette am Gebläsekörper mit einer Schraube befestigen. Antistatisches Draht in den flexiblen Schlauch einschieben. Abb. 15 Antistatisches System Bei der Arbeit mit dem Sprüh- und Spritzaufsatz kann elektrostatische Abladung mit Funkenbildung auftreten.
- Seite 49 Beschädigungen aufweisen. WARNUNG! Verwenden Sie immer hochwertige Handschuhe, Gehör- und Augenschutz. Entsprechende Schutzausrüstung ist mit dem CE-Zeichen versehen und wurde nach der PSA-Richtlinie (persönliche Schutzausrüstung) getestet. Mangelhafte Geräte können die Sicherheit beeinträchtigen und während der Arbeit zu Personenschäden führen. Kraftstoff des Motors WARNUNG! Dieses Sprühgerät ist mit einem Zweitaktmotor ausgestattet.
- Seite 50 Im Dauerbetrieb unter hohen Drehzahlen wird höhere Benzinoktanzahl empfohlen. Starten und Stoppen 1. Starten eines kalten Motors 1) Das Gerät auf einer ebenen Fläche abstellen. 2) Ein-/Ausschalter (15) in die Stellung „Start“ bringen (Abb. 16). 3) AUF/ZU- Ventil des Tanks (Sprüher) schließen (sperren) (Abb. 17). 4) Einschalter (T) zusammen mit der Sicherung des Einschalters (L) halten.
- Seite 51 3. Motor abstellen 1) Gashebel loslassen. 2) AUF/ZU- Ventil des Tanks (Sprüher) schließen (sperren) (Abb. 17). 3) Ein-/Ausschalter in die Stellung „Stop“ bringen, bis der Motor abgestellt wird (Abb. 16). BEDIENUNG SPRÜHGERÄT 1. Spritzmittelbehälter befüllen Warnung: Beim Befüllen dieses Geräts ist stets das Filtersieb in der Füllöffnung zu verwenden und die Befüllstelle beim Nachtanken zu beobachten.
- Seite 52 (2) Sprühen. Die Ausgangsmenge ist durch das Einschieben der Sprühstange in eine der drei Öffnungen im Arm regulierbar. Abb. 23 3) Reinigung Spritzmittelbehälter Der Spritzmittelbehälter ist nach jeder Anwendung zu reinigen. 1. Spritzmittelbehälter mit frischem Wasser füllen und Motor starten. 2.
- Seite 53 Auspuff Reinigen oder austauschen Alle zugänglichen Schrauben und Festziehen Muttern (keine Stell- Schrauben) Tank mit Schlauch Sichtprüfung (Zustand, Leckagen) X Messeinheit Kontrolle Sichtkontrolle Antivibrationselemente Mit dem Austausch autorisierten Händler beauftragen Gebläseluftansaugung Kontrolle – Reinigen Filtersieb Sicherheitsschild Austauschen WARNUNG Verwenden Sie nur Original-Ersatzteile, -Zubehör und -Zusatzgeräte des Herstellers. Die Nichtbeachtung dieser Anweisung kann zu Verletzungen und zu verringerter Leistung des Gerätes führen.
-
Seite 54: Behebung Von Defekten
Zündkerzenschlüssel festziehen. Abb. 26 Abb. 27 Abb. 28 Einstellen des Vergasers Der Vergaser regelt über die Drosselklappe die Motordrehzahl. Im Vergaser werden Luft und Kraftstoff miteinander gemischt. Das Luft-Kraftstoff-Gemisch ist einstellbar. Die richtige Einstellung ist zur Erzielung der bestmöglichen Maschinenleistung äußerst wichtig. Das Vergasereinstellen bedeutet die Anpassung des Motors an die örtlichen Betriebsbedingungen, beispielsweise Klimabedingungen, Seehöhe, verwendete Benzin- und Ölart für Zweitaktmotoren. - Seite 55 Kohlenstoffablagerungen Austauschen Elektrische Störung Autorisierten Kundendienst Verschmutzter Luftfilter Reinigung oder kontaktieren Austausch durchführen Verschmutzter Reinigung oder Kraftstofffilter Austausch durchführen Verstopfte Autorisierten Motorstart möglich, Kraftstoffleitung Kundendienst Erhöhung der Drehzahl kontaktieren jedoch unmöglich Problem Einstellen Vergasereinstellung Blockiertes Auspuffventil Reinigen oder Dämpferventil Motor stoppt Problem Einstellen Vergasereinstellung...
- Seite 56 . In die Verbrennungskammer einen Löffel Reinkraftstoff zugeben und mehrmals am Startseil ziehen, um die Kraftstoffverteilung im Innenraum des Motors zu gewährleisten. . Zündkerze wieder einbauen. GARLAND distributor, s.r.o., Hradecká 1136, Jičín, Czech Republic...
