MONTAGEANLEITUNG
8

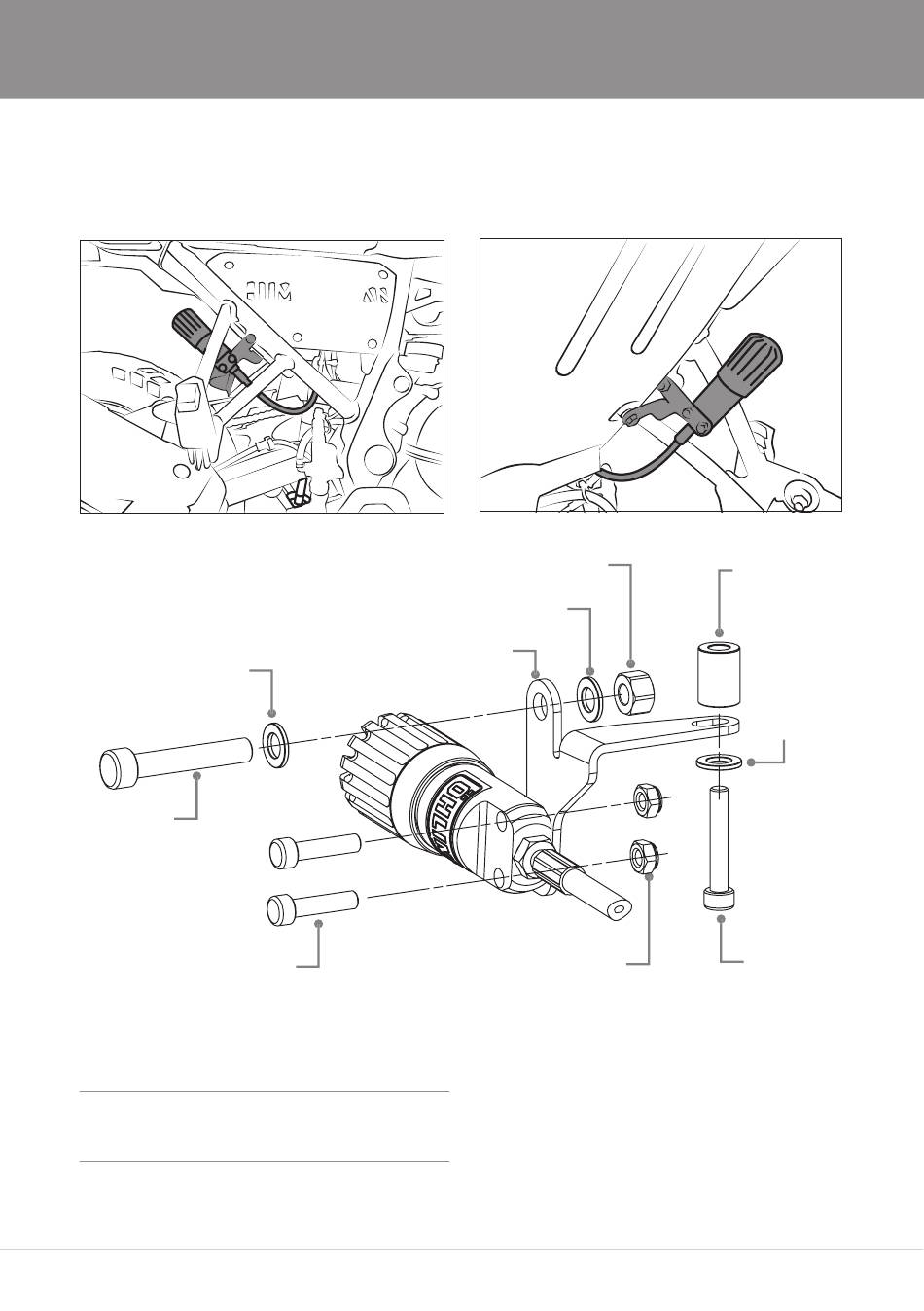

Installieren Sie den hydraulischen
Vorspannungseinsteller in die Halterung.
Siehe dazu die nun folgende Zeichnung.
00426-06
U-Scheibe 8.4/15/1.6
01046-49
Schraube M6x45
or
00429-31
Schraube M8x75
01046-17
Schraube M6x25 (2x)
Hinneiss!
1
Die Schraube Art. Nr. 00429-31 kann alternativ
verwendet werden, wenn das Motorrad über einen
Gepäcksystem verfügt.
00430-05
Mutter M8
00426-06
U-Scheibe 8.4/15/1.6
01165-19
Halter
00430-02
Mutter M6
6
61123-17
Hülse 7/13.9-19
00426-07
U-Scheibe 6.4/12.5/1.6
01046-02
Schraube M6x30
