Ohlins PI 301 Montageanleitung
Stoßdämpfer für vespa lx 125/s 125 - vorn
Quicklinks
Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.

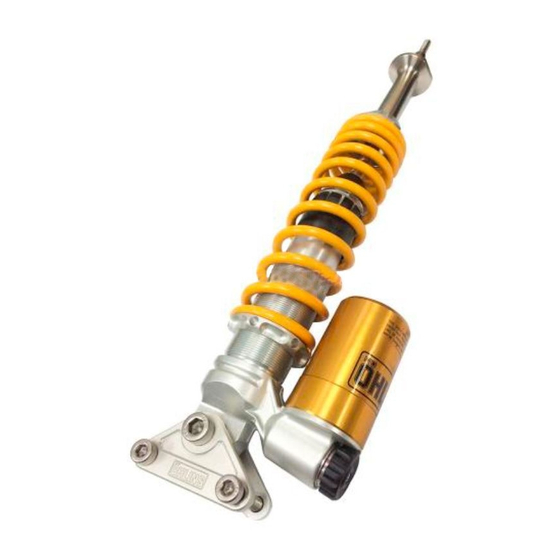

Öhlins Stoßdämpfer für Vespa LX 125/S 125 - vorn
PI 301
Montageanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
Lieferumfang
Beschreibung
Stoßdämpfer
Schraube M8x25
Schraube M8x45
Öhlins Aufklebersatz
Betriebsanleitung
Werkzeug für
Vorspannungseinsteller
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die
Öhlins Betriebsanleitung genau durch. Ein Stoßdämpfer
ist ein wichtiges technisches Element des Fahrzeuges,
welches die Stabilität beeinflusst.
Art. Nr.
Stk.
PI 301
1
01046-03
2
01046-72
2
10207-01
1
07241-02
1
03199-03
1
Verwandte Anleitungen für Ohlins PI 301
Inhaltszusammenfassung für Ohlins PI 301
- Seite 1 Hinweis! Überprüfen Sie den Packungsinhalt, bevor Sie das Produkt montieren. Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler. Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer PI 301 Schraube M8x25 01046-03 Schraube M8x45 01046-72 Öhlins Aufklebersatz 10207-01 Betriebsanleitung 07241-02 Werkzeug für...
- Seite 2 MONTAGEANLEITUNG MONTAGEANLEITUNG Hinweis! Warnung! Bevor Sie die Schrauben anziehen, lassen Sie den Es ist zu empfehlen, dass ein Öhlins Händler den Motorroller etwas vom Montageständer ab, so dass der Stoßdämpfer einbaut. Stoßdämpfer leicht gestaucht wird. Warnung! Achtung! Achten Sie darauf, dass Ihr Motorroller einen sicheren Achten Sie darauf, alle Schrauben entsprechend dem Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG MONTAGEANLEITUNG Entferne Sie die Klemmschrauben (3) und die beiden oberen Befestigungsschrauben (4), (5). Entfernen Sie das Domlager des originalen Stoßdämpfers, indem Sie die Mutter (6) lösen. Domlager-Baugruppe...
- Seite 4 MONTAGEANLEITUNG Montieren Sie das originale Domlager am Öhlins Stoßdämpfer. Ziehen Sie die Mutter (6) mit einem Drehmoment an, welches in der fahrzeugspezifischen Betriebsanleitung der Vespa angegeben ist. Hinweis! Die Schraube M8x25 ersetzt die originale Schraube. Schraube M8x25 verwenden Domlager-Baugruppe...
- Seite 5 MONTAGEANLEITUNG Ziehen Sie die unteren Befestigungsschrauben (7) und (8) mit einem maximalen Anzugsdrehmoment von 24Nm fest. Tragen Sie Schraubensicherungsmittel (z.B. Loctite) zur Sicherung der Schrauben auf die Gewinde auf. Führen Sie alle relevanten Montageschritte in umgekehrter Reihenfolge aus.
- Seite 8 ADJUSTMENTS Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
