Ohlins PI 302 Montageanleitung
Stoßdämpfer für vespa lx125 / s 125 - hinten
Quicklinks
Hinweis!
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

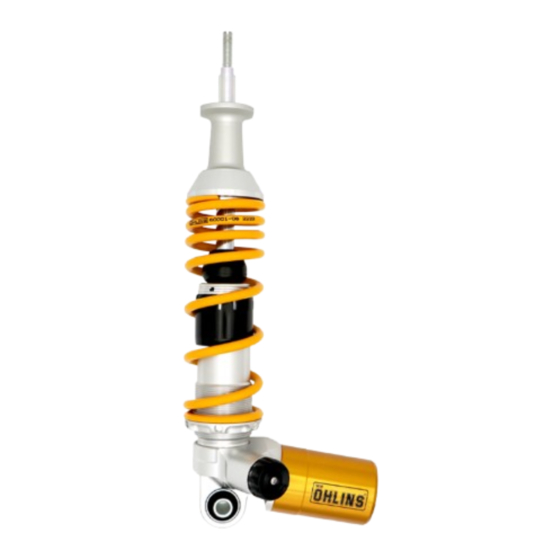

Öhlins Stoßdämpfer für Vespa LX125 / S 125 - hinten
PI 302
Montageanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Beschreibung
Stoßdämpfer
Halterung
Schraube M10x60
Schraube M8x55
Unterlegscheibe
10.5/20/2
Mutter M10
Mutter M8
Werkzeug für
Vorspannungseinsteller
Öhlins Aufklebersatz
Betriebsanleitung
Alternative Feder
Feder 180/prog.19-27N/mm
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
PI 302
1
60130-07
2
64628-01
1
01046-27
2
60426-01
1
00430-01
1
00430-05
2
03199-03
1
10207-01
1
07241-02
1
60001-05
1
Verwandte Anleitungen für Ohlins PI 302
Inhaltszusammenfassung für Ohlins PI 302
- Seite 1 Hinweis! Überprüfen Sie den Packungsinhalt, bevor Sie das Produkt montieren. Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler. Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer PI 302 Halterung 60130-07 Schraube M10x60 64628-01 Schraube M8x55 01046-27 Unterlegscheibe 60426-01 10.5/20/2 Mutter M10...
- Seite 2 MONTAGEANLEITUNG Hinweis! Warnung! Bevor Sie die Schrauben anziehen, lassen Sie Es ist zu empfehlen, dass ein Öhlins Händler den Motorroller etwas vom Montageständer ab, den Stoßdämpfer einbaut. so dass der Stoßdämpfer leicht gestaucht wird. Warnung! Achtung! Achten Sie darauf, dass Ihr Motorroller einen Achten Sie darauf, alle Schrauben sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG Entfernen Sie die obere Stoßdämpferanbindung ① Hinweis! Lassen Sie kein Bauteil fallen/verlieren Sie es nicht: es muss in der gleichen Art und Weise wieder mit dem Öhlins-Stoßdämpfer eingebaut werden, wie es beim originalen Stoßdämpfer der Fall war. Entfernen Sie den originalen Stoßdämpfer, ①②...
- Seite 4 MONTAGEANLEITUNG Vor dem Zusammenbau des Öhlins- Stoßdämpfers installieren Sie bitte: - Die Originalmutter auf dem oberen Zapfen. - Die untere Originalbuchse auf dem oberen Zapfen. Zeichnung 1 Obere Originale Mutter Originale Federscheibe Originale U-Scheibe Obere Originalbuchse Chassis Untere Originalbuchse Unterlegscheibe 10.5/20/2 Schraube Mutter M10...
- Seite 8 EINSTELLARBEITEN Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
