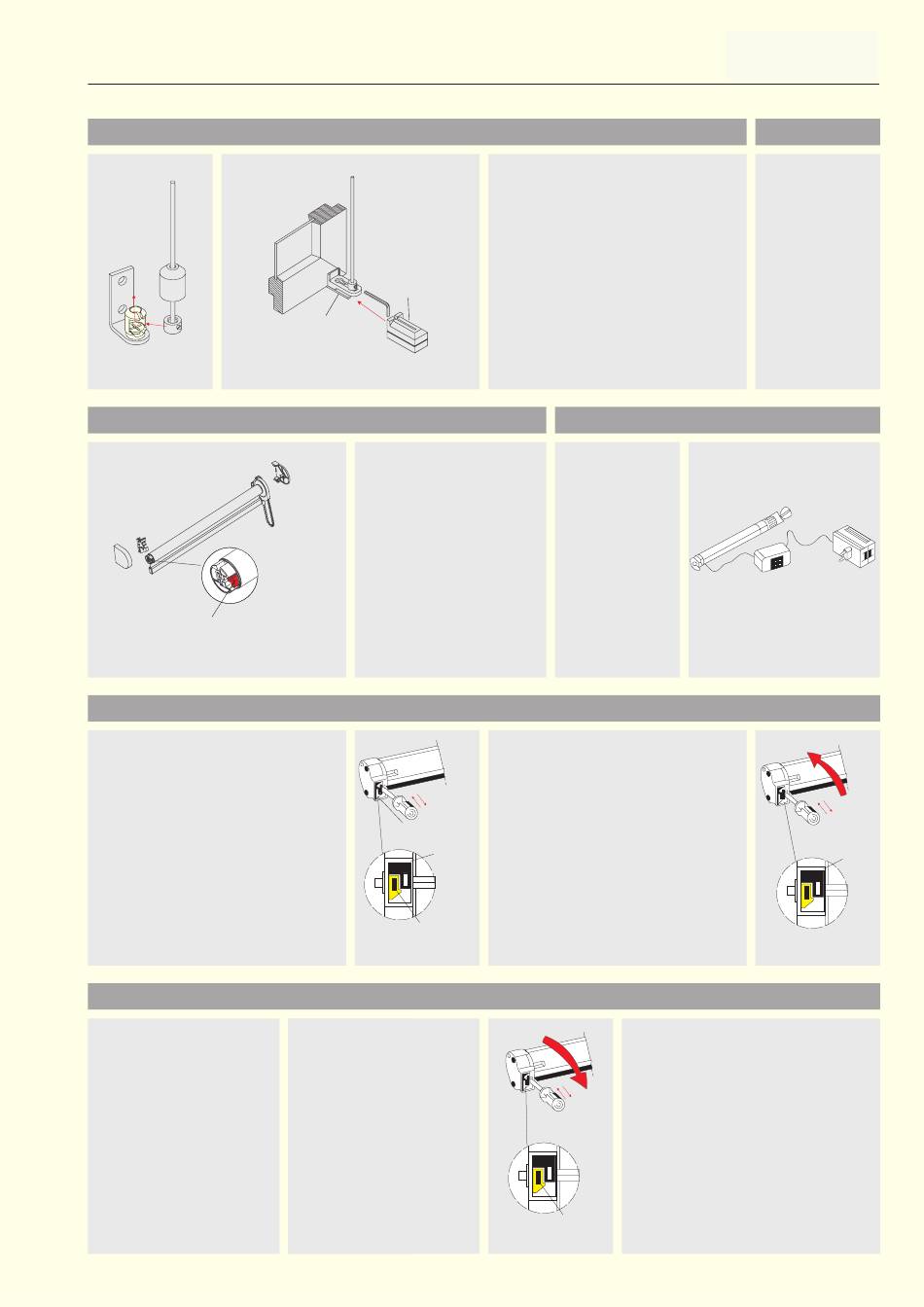

Solarmatic Basisrollo Montageanleitung Seite 3
Klemmträgermontage:
21
Demontage des Rollos zur Reinigung / bei Umzug etc.:
Hebel zum Aushängen
des Rollos
Motoreinstellungen - Somfy 24 V Motor - Einstellen der Endlagenschalter:
Abb. 24 - Funktionsbeschreibung:
Durch die schnell einstellbare Endab-
schaltung ist das Einstellen der Endla-
gen wesentlich vereinfacht.
Drücken Sie beide Einstelltasten bis
zum Anschlag und lassen diese arre-
tieren.
Befestigen Sie nun den Behang und
schließen Sie anschließend den An-
trieb an das Netzteil und den Schalter
an.
Motoreinstellungen - Somfy 24 V Motor - Einstellen der Endlagenschalter:
Abb. 26 - Auf-Richtung:
- Einstelltaste anhand der
Laufrichtungspfeile feststellen.
- Behang Auf-Fahren lassen,
bis der Behang den ge-
wünschten oberen Ab-
schaltpunkt erreicht hat.
- Entsprechende Einstelltaste
drücken und dearretieren.
- Die Endlagen sind nun fest-
gestellt
Copyright by SOLARMATIC
, Stand 06.2008. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Abdeckung
Klemmträger
22
Abb. 23:
Entfernen Sie die Endkap-
pen und drücken an-
schließend den in Abb. 23
rot markierten Heben zum
Aushängen des Rollos.
23
Schnell-Einstellung
Endabschaltung
Drehrichtung 1
25
Drehrichtung 2
Abb. 26 - Ab-Richtung:
- Einstelltaste anhand der
Laufrichtungspfeile feststellen.
- Behang Auf-Fahren lassen,
bis der Behang den ge-
wünschten oberen Ab-
schaltpunkt erreicht hat.
- Entsprechende Einstelltaste
drücken und dearretieren.
- Die Endlagen sind nun fest-
gestellt
Abb. 21, 22:
Hängen Sie das Seil mit dem Stellring
in die Halterung (Abb. 21) bzw. in den
Klemmträger (Abb. 22) ein.
Kürzen Sie das Seil auf die gewünschte
Länge. Durch verschieben des Stellrin-
ges korrigieren Sie die Seilspannung.
Ziehen Sie den Stellring mit Hilfe des
Inbusschlüssels fest. Bei der Klemm-
trägervariante schieben Sie anschlie-
ßend die Abdeckung auf (Abb. 22).
Motoreinstellungen - Somfy 24 V Motor:
Unsere Motore
sind werkseitig
vorprogram-
miert. Sollte eine
Änderung nötig
sein, gehen Sie
zur Programmie-
rung des Motors
bitta wie folgt
vor:
Abb. 25 - Bedienung:
- Einstelltaste drücken, arretieren und
in die gewünschte Endlage fahren.
- Einstelltaste drücken und demontie-
ren.
- Endlage eingestellt.
Den Einstelltasten sind Laufrichtungs-
pfeilen zugeordnet.
Abb. 27 - Änderung einer einmal fest
vorgenommenen Endlagen-Einstellung:
- Behang in eine mittlere Stellung fahren.
- Einstelltaste anhand der Laufrichtungs-
pfeile feststellen.
- Entsprechende Einstelltaste drücken und
arrettieren.
- Behang in die gewünschte Position fahren.
- Einstelltaste drücken und dearrettieren.
- Die neue Endlage ist nun eingestellt.
27
Drehrichtung 2
Basisrollo
Rollopflege:
Bei leichten Ver-
schmutzungen,
die Kunststoff-
teile des Rollo
mit einem
feuchten Tuch
reinigen.
Drehrichtungsänderung durch Umpolen
(Wendenpolmotor)
12 V-/ 0,75 A
24 V-/ 0,38 A
220 V -
24
Beachten Sie den Kabelquerschnitt und
Spannungsabfälle. Bei Gruppenbetrieb
gleiche Kabellängen vorsehen.
Drehrichtung 1
26
