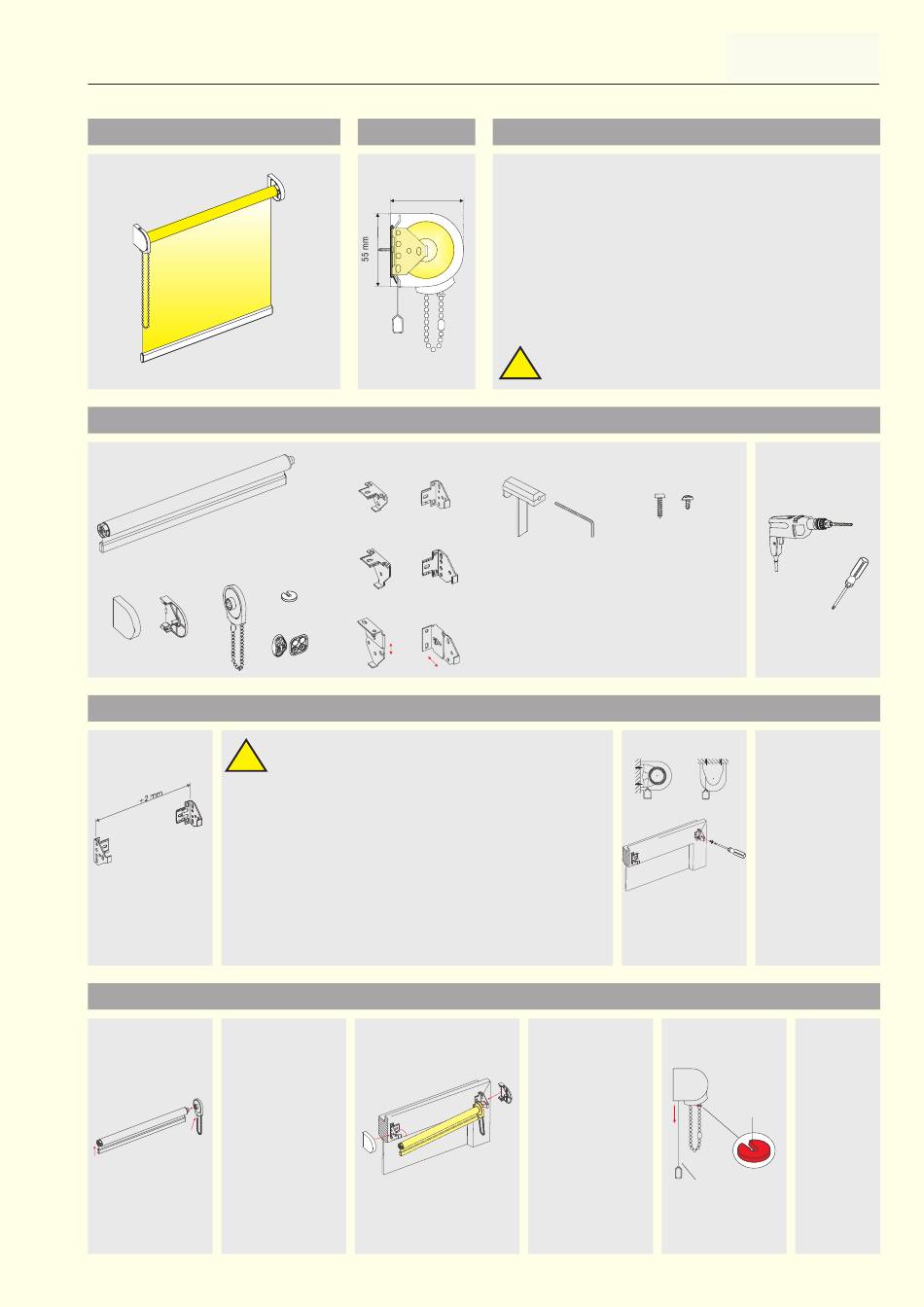

Solarmatic Basisrollo Montageanleitung

Montageanleitung
Rollo:
Teile zur Befestigung des Rollos:
Welle
Endkappen Kettenrad
Montage mit Montageträgern:
!
Zum Anschrauben bitte die beiliegenden Schrauben
(3,9 x 32 mm) und Dübel (6 mm) verwenden.
Bitte beachten Sie vor der ersten Bedienung, dass die
Welle absolut waagerecht montiert ist!
Sollte trotzdem Schräglauf auftreten, kann dieser im Be-
reich der Sicherheitsumwicklung (dafür Kettenstopper
entfernen) durch Kleben von einem Stück Klebeband auf
5
dem Stoff korrigert werden.
Wand- und Deckenmontage - Montageträger:
Abb. 7:
Wickeln Sie den
Behang auf.
Positionieren Sie
nun das Ketten-
schloss am Ket-
tenrad. Danach
das Kettenrad auf
die Welle stecken.
7
Copyright by SOLARMATIC , Stand 06.2008. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Kassette:
59 mm
1
Montageträger Standard
Montageträger lang
Kettenstopper
Montageträger verstellbar
Kettenhalter
Abstand zwischen den Trägern sollte ca. 2 mm
größer sein als in der Länge der Welle (Abb. 5).
vor der Montage:
Messen Sie die Abstände der erforderlichen Montage-
bohrungen vom Rollo ab und übertragen diese auf den
gewünschten Montageort.
Bohrungspositionen bestimmen und je nach Untergrund
Montagebohrungen erstellen.
Bitte die Ausrichtung des Rollos mit der Wasser-
waage durchführen!
Beachten Sie vor der ersten Bedienung, dass die
2
Welle absolut waagerecht montiert ist.
!
Klemmträger + Inbusschlüssel
Wandmontage Deckenmontage
Abb. 8:
Hängen Sie nun
erst die Antriebs-
seite dann die Ge-
genlagerseite der
Welle in die Träger
ein und lassen
diese einrasten.
Anschließend End-
kappen aufsetzen.
8
Typ 1
Basisrollo
beiligende Schrauben benötigte Werkzeuge
(Dübel sind nicht im Lieferum-
fang enthalten)
3
Abb. 6:
Montieren Sie die
Montageträger an
der Wand oder an
der Decke.
6
Abb. 9:
Rollen Sie
das Rollo
ab und
drücken den
Stopper
Stopper un-
terhalb der
Endkappe in
die Kette.
Rollobehang
9
4
