Intellitherm C75
CHRONOTHERMOSTAT À PROGRAMMATION HEBDOMADAIRE

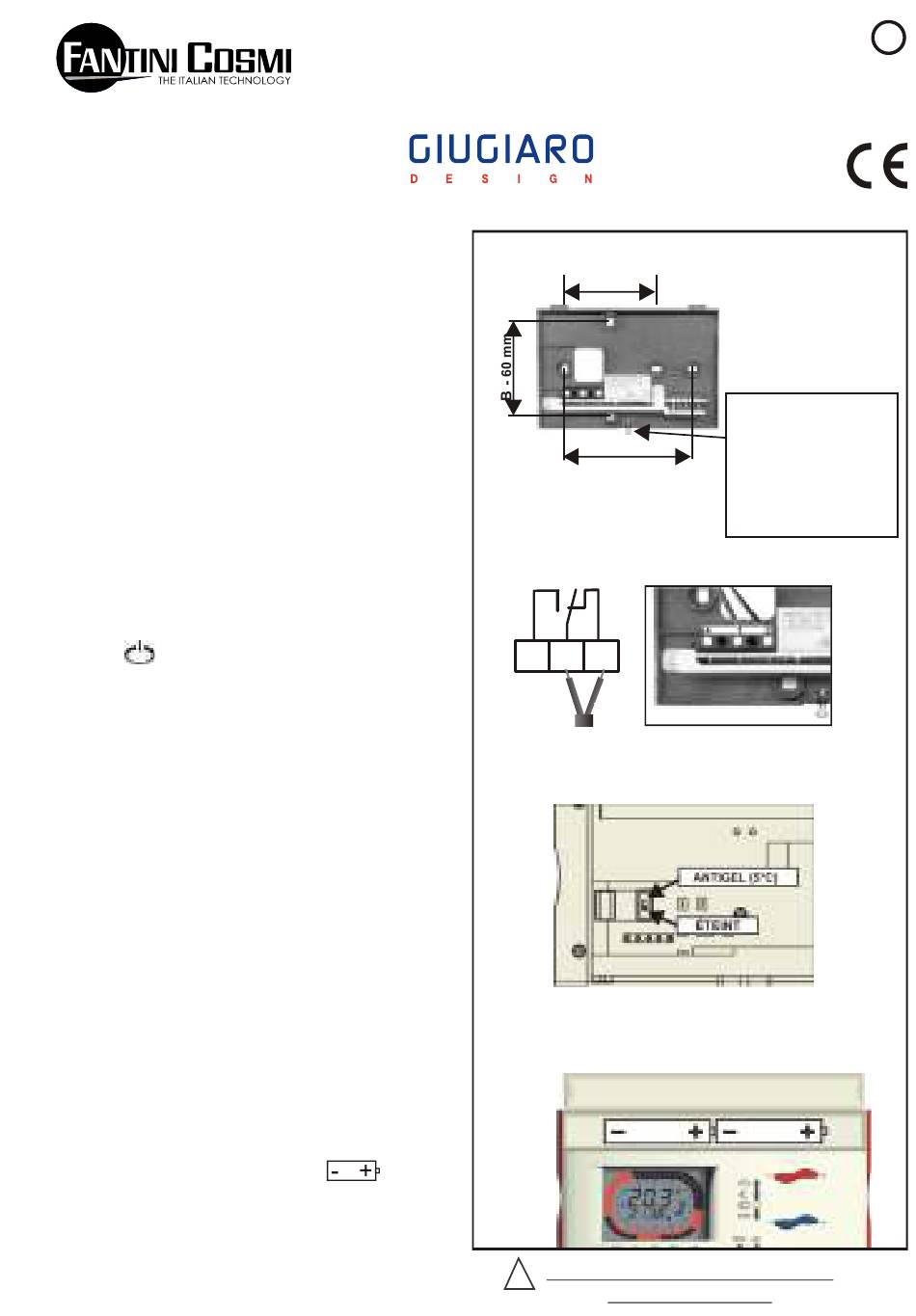

1 - FIXATION MURALE
Intellitherm C75 est fourni avec un socle adapté pour
le montage sur des boîtiers encastrables ronds et à 3
modules, ou bien pour un montage mural.
Monter le chronothermostat à 1,5 mètres de hauteur
à partir du sol, loin de cuisines, sources de chaleur,
fenêtres et portes. S'assurer que le socle soit bien
fixé à plat sur la surface et ne présente pas de
déformations.
2 - EFFECTUER CONNEXIONS ÉLECTRIQUES
Avec 2 câbles, connecter les bornes 1-2 au système
de chauffage ; il est alors possible de remplacer le
thermostat traditionnel à n'importe quel moment,
sans besoin de réaliser d'autres connexions.
Lorsque la température ambiante augmente, le relais
ouvre la borne 1-2 et ferme la borne 1-4.
La borne 4 est libre et peut être utilisée, entre autres,
pour effectuer des signalisations.
3 - SÉLECTION DU MODE DE FONCTIONNEMENT
ÉTEINT
Pendant les périodes où il est ÉTEINT, Intellitherm
peut maintenir une température fixe de 5 °C afin de
protéger le système contre les risques de gel.
Si la protection ANTIGEL est souhaitée, positionner
le commutateur DIP (situé en bas, à gauche, sur
l'arrière du corps du C75) vers le HAUT. Par contre,
si l'on veut que le système soit complètement
ÉTEINT, positionner le commutateur DIP vers le
BAS.
Cette sélection doit se faire au moment de
l'installation et avant d'insérer les piles.
N.B. : si, postérieurement à l'installation, on
souhaiterait changer la sélection, Intellitherm
devra être réinitialisé et reprogrammé.
4 - MONTAGE DU CORPS DU
CHRONOTHERMOSTAT SUR LE SOCLE
5 - INSERTION DES PILES
Introduire deux piles alcalines AA de longue durée,
de bonne qualité, de 1,5 V, en respectant la polarité
indiquée. Les piles d'alimentation peuvent durer 2
ans : lorsque la charge des piles commence à être
insuffisante, le symbole d'une pile
sur l'écran.
Si au cours des 15 jours suivants les piles ne sont
pas remplacées, Intellitherm C75 s'éteint
automatiquement et sur l'écran reste seulement le
message OFF.
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. +39 02 95682222 Fax no. +39 02 95307006
e-mail: e
DISTANCES DE FIXATION
PLAQUE À BORNES ET CONNEXIONS
SÉLECTION « ÉTEINT » OU « ÉTEINT AVEC
PROTECTION ANTIGEL »
INTRODUCTION ET REMPLACEMENT DES PILES
SOULEVER LE COUVERCLE ET INTRODUIRE LES DEUX
PILES DE 1,5 V.
clignotera
9
xport@fantinicosmi.it http//www.fantinicosmi.com
B -
60 mm
A -
83,5 mm
2
4
1
!
Le montage ne doít être effectué que
du personnel qualifié
FR
A = pour boîtier
encastrable 503
(à 3 modules)
B = pour boîtiers
encastrables ronds
DÉVISSER CETTE VIS ET
FAIRE TOURNER
LE CORPS DE L'APPAREIL
VERS LE HAUT POUR
ENLEVER LE SOCLE DE
FIXATION.
