Anweisungen für den Installateur
5.2

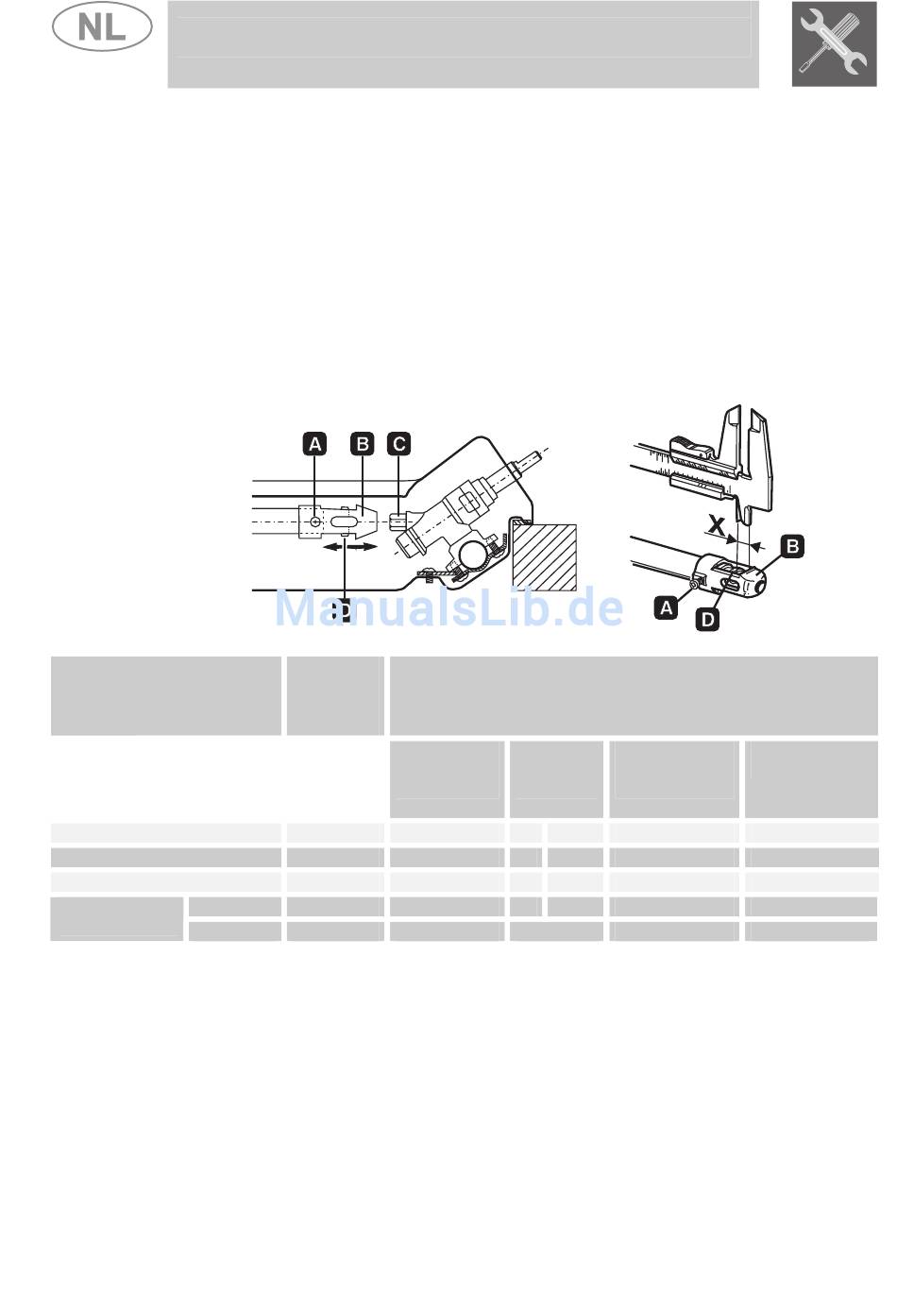

Die Schraube A lösen und die Halterung B bis an den Anschlag
schieben. Mit dem Schlüssel die Düse C entfernen und mit der dem
Gastyp entsprechenden Düse ersetzen (siehe Tabelle mit den
Gastypen). Das Drehmoment darf beim Einschrauben der Düse 3 Nm
nicht überschreiten. Die Halterung B wieder in Ausgangsstellung bringen,
so daß die Düse C vollständig abgedeckt ist.
Zur Nachstellung der Luft das Venturirohr D verschieben bis der in der
Tabelle des Abschnitts "5.4 Nachstellung der Hauptluft " angegebene
Abstand "X" erreicht ist. Den Venturirohr D durch Anziehen der Schraube
A blockieren. Nach dem Einstellen wieder mit Siegellack oder
gleichwertigem Material versiegeln.
Brenner
Hilfsbrenner (1)
Mittelschneller Brenner (2)
Schnellbrenner (3)
Doppelter
Innen (4)
Brennerkranz
Außen (4)
(*) Umgehungswert bezogen auf die Geräte ohne Ventil.
46
Nachstellung für Flüssiggas
Nenn-
Heiz-
leistung
(kW)
Düsen-
durchmesser
1/100 mm
1.05
1.65
3.1
1.15
3.8
Flüssiggas – G30/G31 30/30 mbar
Umge-
hung
mm
1/100
48
30
33 (*)
62
30
33 (*)
85
43
45 (*)
48
30
33 (*)
92
55
Vermind-
Durchsatz
Durchsatz
g/h G30
(W)
380
76
380
120
750
225
380
76
1200
282
