6. Montieren Sie den elektrischen Vorschubantrieb mit vier ¼ -20 Schrauben am
Getriebe.
7. Befestigen Sie das elektrische Kabel am Stecker am Ende der Vorschubeinheit.
Anbringen des mechanischen Schnellvorschubs (Option)
Die optionale mechanische Schnellvorschubvorrichtung passt zwischen die axiale
Vorschubeinheit und dem Ende der Bohrstange. Sie verfügt über einen seitlichen Anschluss
für einen standardmäßigen 7/16" Bohrer, mit dem der Vorschub schnell vorangetrieben
werden kann. Der Hebel kuppelt den Schnellvorschub ein und aus. Im eingekuppelten
Zustand ist der Zugang zum Bohrbuchsenanschluss möglich. Wenn der Servo eingeschaltet
ist, passt der Bohrer nicht in den Anschluss. Zeichnungen P/N 81709 finden Sie in den
Einzelteilansichten auf Seite 74.
P/N 55769-G, Rev. 6

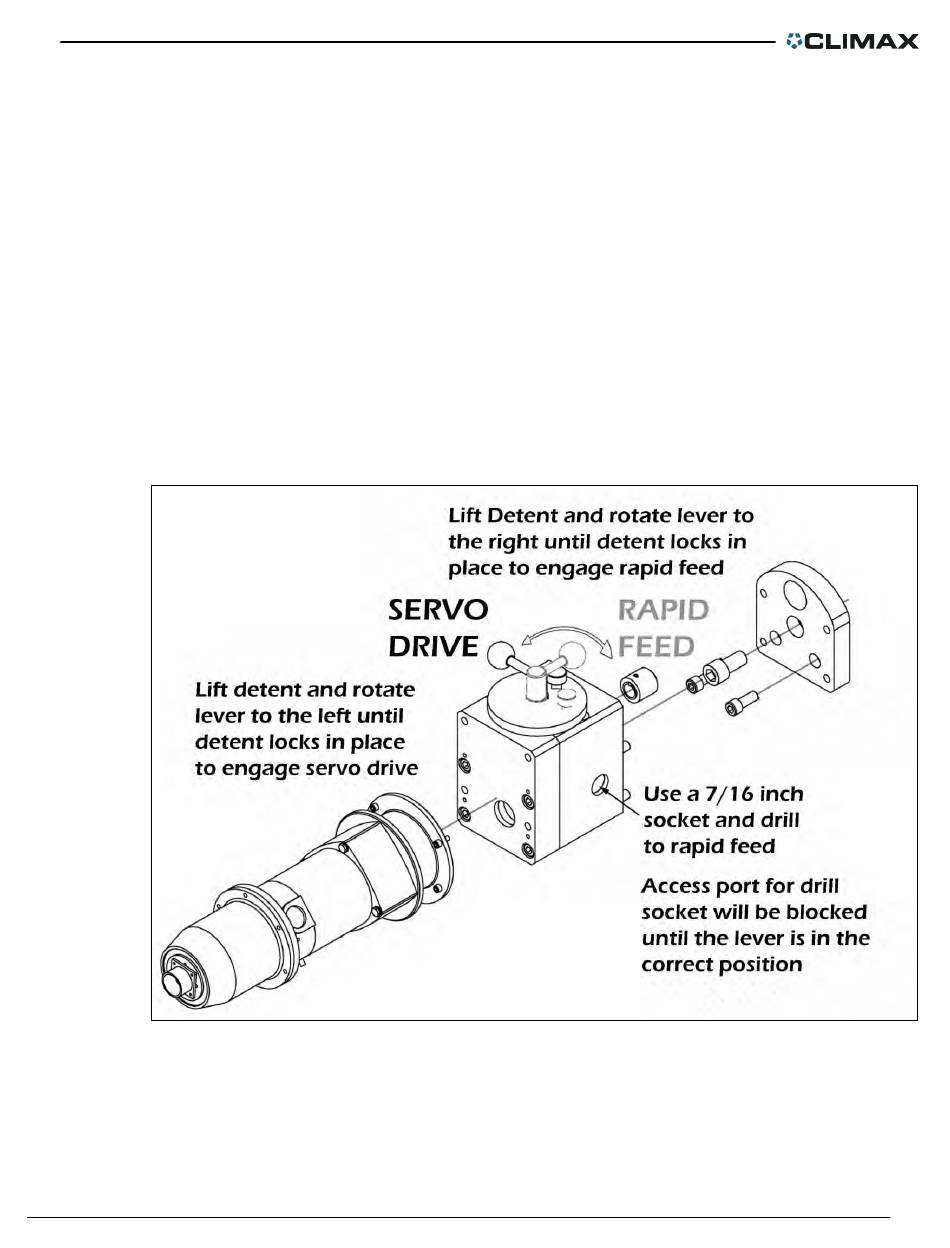

Abbildung 15. Anweisungen für den Servoantrieb
Seite 19
