4. Setzen Sie die Bohrstange in die zu bearbeitenden Bohrungen ein.
5. Schieben Sie die Lagerstützen auf jedes Ende der Bohrstange.
6. Halten Sie die Stange und die Lager mit einem Hebezeug in der Mitte der Bohrung.
7. Richten sie innerhalb von 15 mm (0,6") aus
Das imperiale Lager (Maße in Zoll) sichern
Scannen Sie den QR-Code in Abbildung 5 um einen Link zum Video
der Einbau- und Ausbauanleitungen des Herstellers zu erhalten.
Bevor Sie dieses Verfahren befolgen, führen Sie die folgenden Schritte
durch:
1. Montieren Sie die Lagerträger am Werkstück.
2. Führen Sie die Stange ein.
3. Zentrieren Sie die Stange innerhalb von 0,12" des
P/N 55769-G, Rev. 6

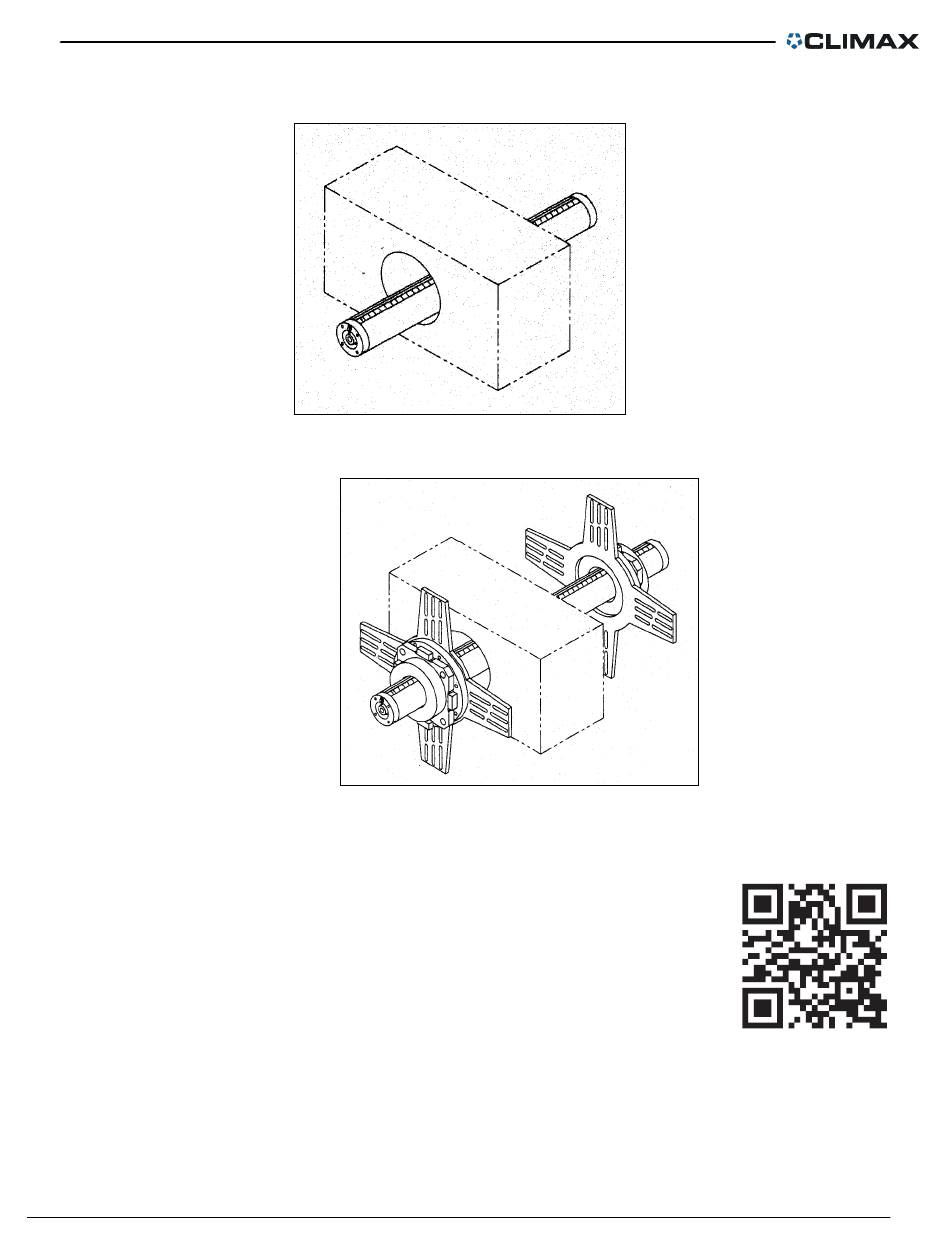

Abbildung 3. Einsetzen der Bohrstange in der Bohrung
Abbildung 4. Anbringen der Lagerstützen
Werkstückdurchmessers.
Abbildung 5. QR-
Code für die
Videoanleitung
Seite 13
