Installation Des Rails De Montage Dans Le Rack; Installation Des Rails De Montage Rapidrails - Dell Ht118 Installationsanleitung

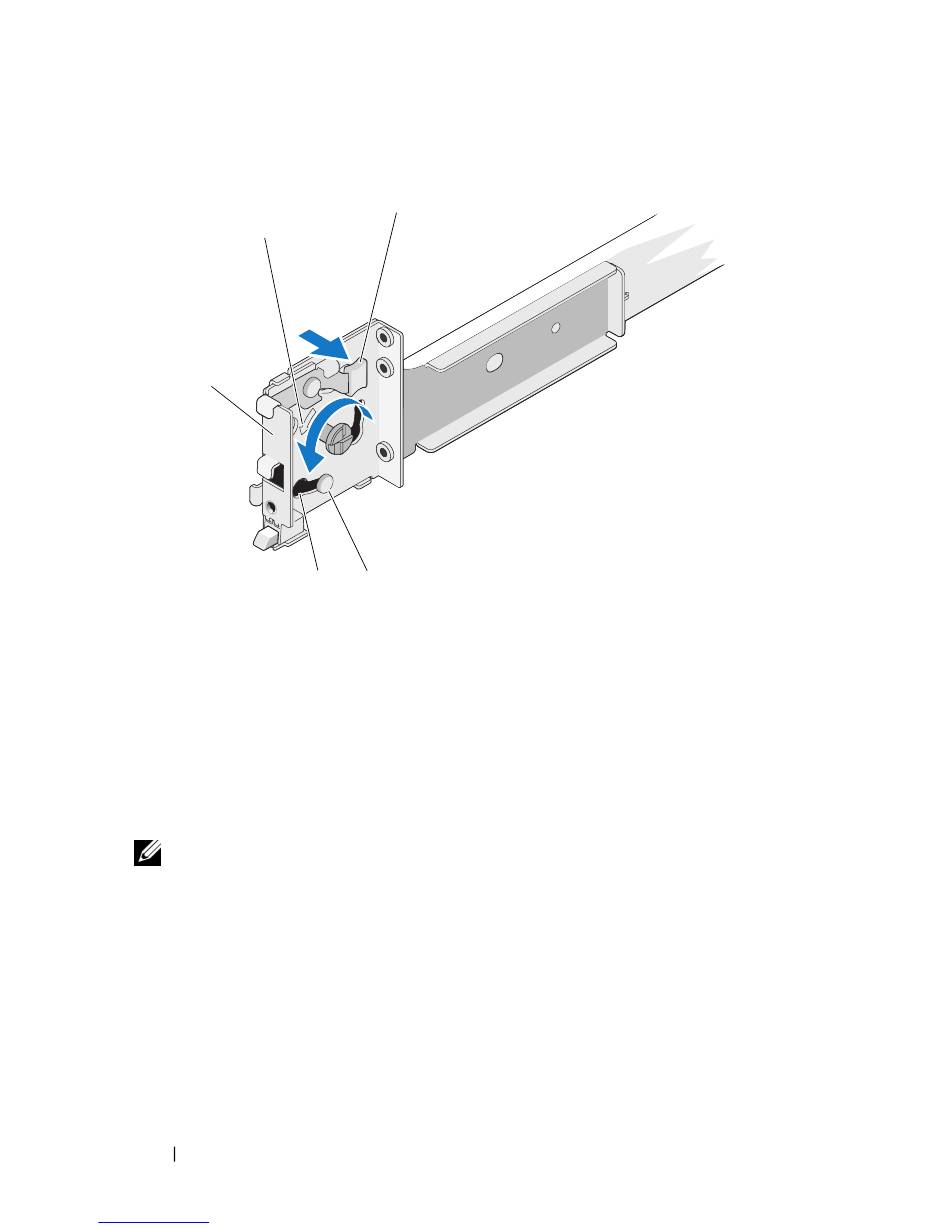

Figure 1-4. Changement de la position du support de montage rotatif
1 Collerette du support de
montage (configuration
RapidRails)
4 Dispositifs à épaulement (2)

Installation des rails de montage dans le rack

Installation des rails de montage RapidRails

REMARQUE :
à glissière sont montés selon la configuration RapidRails. Voir la figure 1-5.
1 À l'avant du rack, positionnez l'un des rails de façon que la collerette
du support de montage s'insère entre les marques que vous avez faites
(section "Marquage du rack" à la page 35), les morceaux de bande
adhésive ou les emplacements numérotés sur les rails verticaux.
Voir la figure 1-5.
Le crochet de fixation supérieur situé sur la collerette avant du support
de montage doit pénétrer dans le trou supérieur qui se trouve entre
les marques faites sur les rails verticaux.
