- Seite 1 GEBERIT ONE SYSTEMHANDBUCH GÜLTIG AB 1. JANUAR 2020...
- Seite 2 © Systemhandbuch Geberit ONE 2020...
-
Seite 3: Inhaltsverzeichnis
Geberit ONE Möbelwaschtisch, Breite 75 cm 2.1.2 Geberit ONE Möbelwaschtisch, Breite 90 cm 2.1.3 Geberit ONE Möbelwaschtisch, Breite 105 cm 2.1.4 Geberit ONE Waschtisch schwebendes Design, Breite 90 cm 2.1.5 Geberit ONE Waschtisch schwebendes Design, Breite 120 cm Planung und Montage 2.2.1 Waschplatz 2.2.2... -
Seite 4: Kapitel Eins
Neuheiten 2020 Geberit Renova Kapitel Eins GRUNDLAGEN © Systemhandbuch Geberit ONE 2020... -
Seite 5: Grundlagen

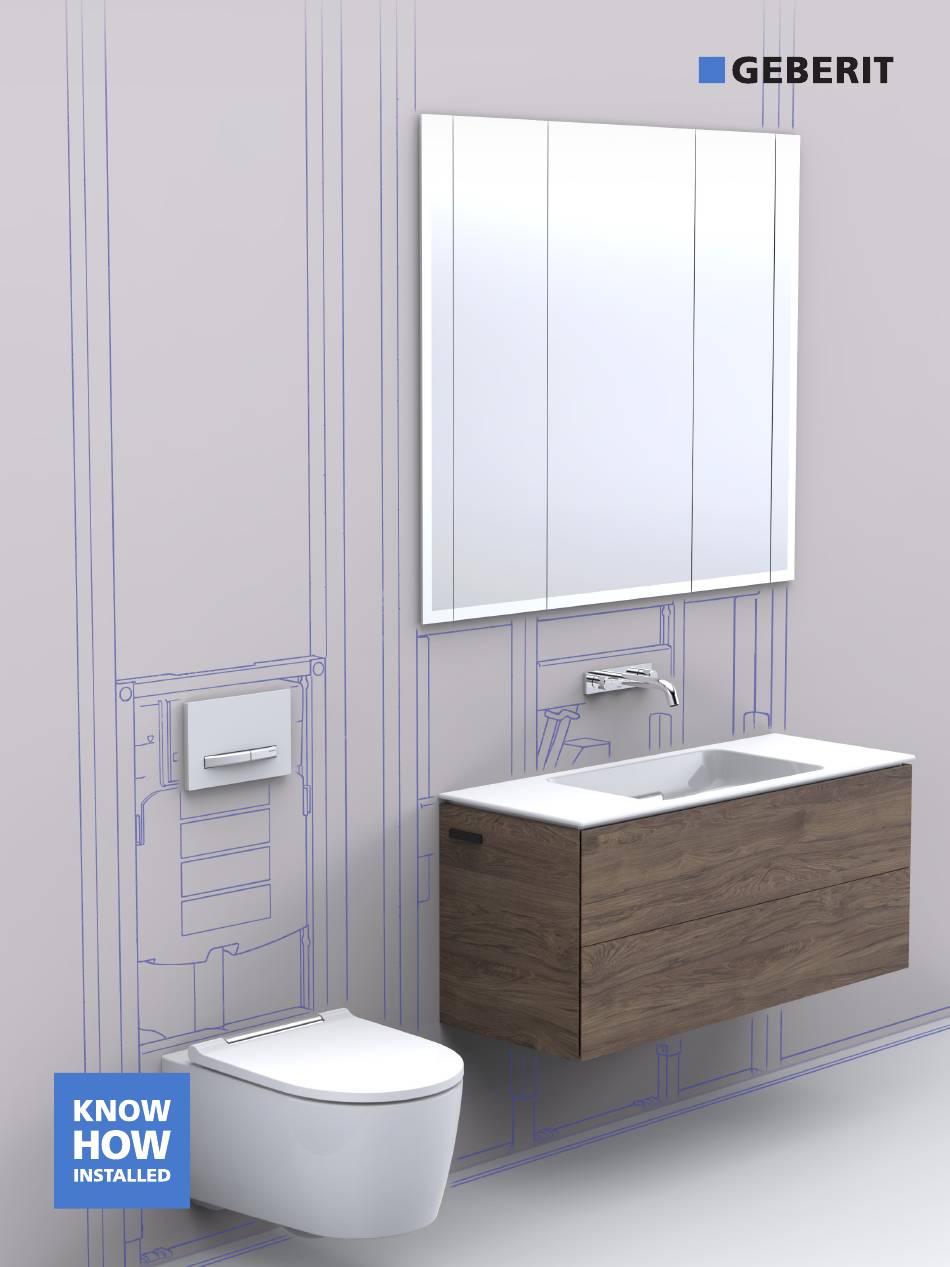

Geberit ONE ist ein Konzept fürs Bad. Geberit ONE schließt Designprodukte wie Keramiken, Möbel und Spiegelschränke und die optimal darauf abgestimmte Sanitärtechnik hinter der Wand ein. Durch eine Erweiterung mit zusätzlichen Geberit Produkten bietet Geberit voll integrierte Lösungen für das ganze Bad. Das Bad umfasst den Waschplatz, WC-Bereich und Duschbereich. -
Seite 6: Merkmale Und Nutzen
Abbildung 1: Bad mit Geberit ONE Geberit Renova 1.1 Überblick Geberit ONE 1.1.1 Merkmale und Nutzen Geberit ONE zeichnet sich durch folgende Merkmale aus: • Maximale Raumausnutzung im ganzen Bad • Einfache Planung, Montage und Wartung • Einfache Integration in das Vorwandsystem •... -
Seite 7: Waschplatz Mit Geberit One

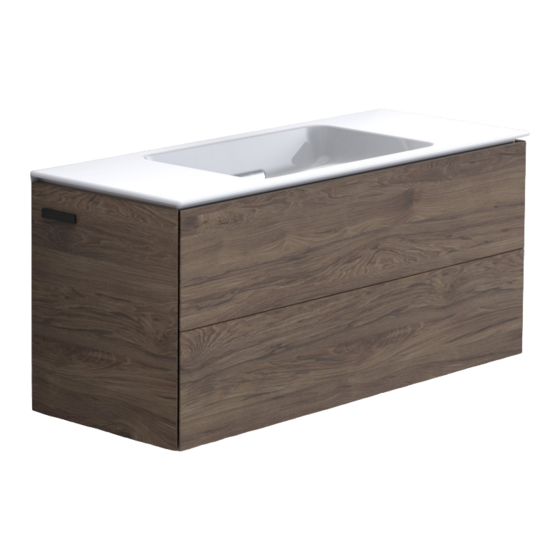

1.1 Überblick Geberit ONE 1.1.2 Waschplatz mit Geberit ONE Neben modernem Design bietet der Waschplatz mit Geberit ONE ausreichend Stauraum und mehr Platz vor der Wand. Der Waschplatz mit Geberit ONE kann in Geberit Duofix Systemwänden und Geberit GIS Systemwänden realisiert werden. - Seite 8 Neuheiten 2020 GRUNDLAGEN Geberit Renova 1.1 Überblick Geberit ONE Geberit ONE Möbelwaschtisch mit Geberit Geberit ONE Waschtisch schwebendes ONE Unterschrank für Waschtisch Design Der Möbelwaschtisch wird auf den Der Waschtisch schwebendes Design zeichnet sich Waschtischunterschrank montiert und zeichnet sich durch folgende Eigenschaften aus: durch folgende Eigenschaften aus: •...
- Seite 9 Abbildung 3: Geberit ONE Waschtischarmatur rundes Design, Wandmontage, Zweigriffmischer, für UP-Funktionsbox Volumenstromregler Temperaturregler Abbildung 5: Geberit ONE Spiegelschrank mit Beleuchtung, zwei Türen Abbildung 4: Geberit ONE Waschtischarmatur eckiges Design, Wandmontage, Zweigriffmischer, für UP-Funktionsbox Volumenstromregler Temperaturregler Abbildung 6: Geberit ONE Spiegelschrank mit Beleuchtung, drei Türen © Systemhandbuch Geberit ONE 2020...
- Seite 10 Waschtischarmatur auf. Der Geberit ONE Waschplatz kann mit Geberit Duofix oder GIS Elementen realisiert werden. Die Elemente sind jeweils in den Breiten 75 cm, 90 cm, 105 cm und 120 cm verfügbar. Geberit Duofix Elemente sind neben der Montage in einer Duofix Systemwand auch für die Montage in Dritthersteller Trockenbauwänden geeignet.
- Seite 11 Geberit Renova 1.1 Überblick Geberit ONE Servicebox Die Montageelemente für Geberit ONE Waschtisch verfügen über eine Servicebox. Durch die Unterputz verbaute Servicebox inkl. Geruchsverschluss sind die Schubladen des Unterschranks komplett als Stauraum nutzbar und kein Geruchsverschluss unter dem Waschtisch sichtbar.
-
Seite 12: Wc-Bereich Mit Geberit One
GRUNDLAGEN Geberit Renova 1.1 Überblick Geberit ONE 1.1.3 WC-Bereich mit Geberit ONE Der WC-Bereich mit Geberit ONE kann in Geberit Duofix Systemwänden und Geberit GIS Systemwänden realisiert werden. Im Folgenden wird die Installation beispielhaft in einer Geberit Duofix Systemwand gezeigt. -
Seite 13: Duschbereich Mit Geberit One
1.1 Überblick Geberit ONE 1.1.4 Duschbereich mit Geberit ONE Der Duschbereich mit Geberit ONE kann in Geberit Duofix Systemwänden und Geberit GIS Systemwänden realisiert werden. Im Folgenden wird die Installation beispielhaft in einer Geberit Duofix Systemwand gezeigt. Geberit Duofix Element für Nischenablagebox mit Einlegeböden Geberit Nischenablagebox mit Einlegeböden... - Seite 14 1.1 Überblick Geberit ONE Geberit Duschwand für Walk-in-Dusche Das Geberit Element für Nischenablagebox befliesbar ist als Geberit Duofix oder Geberit GIS Element verfügbar. Die rahmenlose Geberit Duschwand zeichnet sich durch Die Elemente verfügen über ein vormontiertes Dichtvlies. einen flexiblen Verstellbereich von 5 cm und eine beidseitige Beschichtung mit SSG TIMELESS aus.
-
Seite 15: Anforderungen Für Elektrische Anlagen Im Badezimmer
Abbildung 14: Bereiche 0–2 im Badezimmer für Badewannen und Duschwannen Für Duschen ohne Duschwanne ist kein Bereich 0 und 2 festgelegt. Als Begrenzung für den Bereich 1 gilt ein Abstand von 120 cm vom Mittelpunkt des Wasserauslasses an der Wand oder Decke. © Systemhandbuch Geberit ONE 2020... -
Seite 16: Verbundabdichtung Allgemein
Arbeiten an elektrischen Anlagen dürfen ausschließlich von Fachpersonal ausgeführt werden. Gültige Vorschriften müssen beachtet werden. VERBUNDABDICHTUNG ALLGEMEIN Eine Verbundabdichtung mit Fliesenbelag schützt vor Geberit Produkte für den Duschbereich (versch. Abläufe, Durchfeuchtungen in die Wand bzw. in den Boden. Setaplano, Nischenablagebox und Duschtrennwand) sind Flächen, die bestimmungsgemäß durch Feuchtigkeit aufgrund des vormontieren Dichtvlies für den Einbau mit... -
Seite 17: Kapitel Zwei
Neuheiten 2020 Geberit Renova Kapitel Zwei LÖSUNGEN © Systemhandbuch Geberit ONE 2020... -
Seite 18: Kombinierbarkeit Von Geberit One Produkten Im Waschplatz
2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz KOMBINIERBARKEIT VON GEBERIT ONE PRODUKTEN IM WASCHPLATZ 2.1.1 Geberit ONE Möbelwaschtisch, Breite 75 cm Tabelle 1: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 75 x 40 cm 500.391.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 75 cm... - Seite 19 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 2: Teilhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 75 x 40 cm 500.391.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 75 cm 500.381.xx.1...
- Seite 20 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 3: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Wandarmatur für Dritthersteller Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 75 x 40 cm 500.391.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 75 cm 500.381.xx.1...
-
Seite 21: Geberit One Möbelwaschtisch, Breite 90 Cm
Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz 2.1.2 Geberit ONE Möbelwaschtisch, Breite 90 cm Tabelle 4: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 90 x 40 cm 500.395.01.x... - Seite 22 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 5: Teilhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 90 x 40 cm 500.395.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 90 cm 500.385.xx.1...
- Seite 23 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 6: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Wandarmatur für Dritthersteller Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 90 x 40 cm 500.395.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 90 cm 500.385.xx.1...
-
Seite 24: Geberit One Möbelwaschtisch, Breite 105 Cm
Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz 2.1.3 Geberit ONE Möbelwaschtisch, Breite 105 cm Tabelle 7: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 105 x 40 cm 500.396.01.x... - Seite 25 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 8: Teilhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 105 x 40 cm 500.396.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 105 cm 500.386.xx.1...
- Seite 26 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 9: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Möbelwaschtisch und Wandarmatur für Dritthersteller Geberit ONE Produkte vor der Wand Geberit ONE Möbelwaschtisch, 105 x 40 cm 500.396.01.x Geberit ONE Unterschrank für Waschtisch, mit zwei Schubladen, Breite 105 cm 500.386.xx.1...
-
Seite 27: Geberit One Waschtisch Schwebendes Design, Breite 90 Cm
Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz 2.1.4 Geberit ONE Waschtisch schwebendes Design, Breite 90 cm Tabelle 10: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 90 x 40 cm... - Seite 28 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 11: Teilhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 90 x 40 cm 500.390.01.x...
- Seite 29 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 12: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Wandarmatur für Dritthersteller Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 90 x 40 cm 500.390.01.x...
-
Seite 30: Geberit One Waschtisch Schwebendes Design, Breite 120 Cm
Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz 2.1.5 Geberit ONE Waschtisch schwebendes Design, Breite 120 cm Tabelle 13: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 120 x 40 cm... - Seite 31 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 14: Teilhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Geberit ONE Wandarmatur Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 120 x 40 cm 500.392.01.x...
- Seite 32 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.1 Kombinierbarkeit von Geberit ONE Produkten im Waschplatz Tabelle 15: Raumhohe Vorwandinstallation mit Geberit Montageelementen für Geberit ONE Waschtisch schwebendes Design und Wandarmatur für Dritthersteller Geberit ONE Produkte vor der Wand Geberit ONE Waschtisch schwebendes Design, 120 x 40 cm 500.392.01.x...
-
Seite 33: Planung Und Montage
Aufkleber am Element Die Geberit Duofix und GIS Montageelemente für gekennzeichnet sind: Geberit ONE Waschtisch und die Geberit Duofix und GIS Rohbaubox für Geberit ONE Spiegelschrank • Für Geberit ONE Möbelwaschtisch und Unterschrank verfügen je über einen Elektroanschluss verdeckt direkt •... - Seite 34 2.2 Planung und Montage Montagemaße Geberit ONE Waschtisch und Waschtischarmatur Die Geberit ONE Waschtischarmatur ist durch die Distanz zum Waschtisch, ihre Länge und die Position des Wasserstrahls und Auftreffpunkt im Waschtisch perfekt auf den Geberit ONE Waschtisch abgestimmt. Die Armaturhöhe ist auf 18 cm über dem Waschtisch voreingestellt.
- Seite 35 Vorwandtiefe und Wandhöhe für Geberit ONE Montageelemente Die Ablagehöhen beziehen sich auf den Fertigfußboden. Bei den Wandtiefen und Ablagehöhen sind 1,8 cm Beplankung ohne Fliesenbelag eingerechnet. Tabelle 17: Minimale Vorwandtiefe und Wandhöhe für Geberit Installationswände mit Geberit ONE Montageelementen Element Mindestwandtiefe T [cm] bei Minimale Wandhöhe und Ablagehöhe H [cm]...
- Seite 36 Geberit Renova 2.2 Planung und Montage Einbau von Geberit ONE Spiegelschränken bei Dachschrägen Bei der Planung von Geberit ONE Spiegelschränken im Waschplatz mit Dachschräge muss der minimale Platzbedarf für das Öffnen der Spiegeltüren berücksichtigt werden. Geberit ONE Spiegelschrank Minimaler Platzbedarf bis Dachschräge X [cm] Zwei Türen, Breite 85 cm zu Geberit ONE Waschtisch,...
- Seite 37 Überstand Geberit ONE Spiegelschrank zu Geberit Rohbaubox für Geberit ONE Spiegelschrank Der Geberit ONE Spiegelschrank hat zur Geberit Rohbaubox für Geberit ONE Spiegelschrank einen Überstand x = 5 cm. Nennbreite Geberit Rohbaubox für Geberit ONE Spiegelschrank, Geberit ONE Möbelwaschtisch mit Unterschrank für Waschtisch oder Geberit ONE Waschtisch schwebendes Design...
-
Seite 38: Wc-Bereich
• Berührungslose Spülauslösung mit Benutzererkennung • Geruchsabsaugung Geberit DuoFresh mit Orientierungslicht • Dusch-WC ggf. mit Orientierungslicht Abbildung 18: Geberit Duofix Element für Wand-WC mit Leerrohr für Elektroanschluss Leerrohr für Wasseranschluss Geberit AquaClean Anschlussposition für bauseitiges Leerrohr für Elektroanschluss Geberit AquaClean / elektronische Betätigungsplatten / Geruchsabsaugung... - Seite 39 Geberit Renova 2.2 Planung und Montage Höhenverstellung Geberit ONE Wand-WC Das Geberit ONE Wand-WC kann während der Installation und auch noch Jahre danach in der Höhe verstellt werden, ohne dass die Vorwand geöffnet werden muss. © Systemhandbuch Geberit ONE 2020...
- Seite 40 Höhenverstellung Geberit ONE Wandbidet Das Geberit ONE Wandbidet kann während der Installation und auch noch Jahre danach in der Höhe verstellt werden, ohne dass die Vorwand geöffnet werden muss. Das ermöglicht die Höhe des Bidets auf die Montagehöhe des WCs anzugleichen.
- Seite 41 Neuheiten 2020 LÖSUNGEN Geberit Renova 2.2 Planung und Montage © Systemhandbuch Geberit ONE 2020...
-
Seite 42: Duschbereich
Bei Installationen mit befliesbaren Duschabläufen muss die Geberit Duschtrennwand für Walk-in-Dusche außerhalb der für die Dusche befliesten Fläche platziert werden. Bei Installationen mit Duschflächen muss die Geberit Duschtrennwand für Walk-in-Dusche bündig auf der Duschfläche platziert werden. © Systemhandbuch Geberit ONE 2020... - Seite 43 Die Geberit Duschtrennwand für Walk-in-Dusche verfügt Die Durchgangsbreite des Duschbereichs ist abhängig über einen Verstellbereich L von +5 cm, um die Länge von Raumgröße, Länge der Geberit Duschtrennwand für der Duschtrennwand z. B. an Duschflächen oder Walk-in-Dusche und Art der Installation. Fliesenfugen anzupassen. Der zusätzliche Verstellbereich von +5 cm gilt ab Verbundabdichtung.
- Seite 44 Abdichtungsfolie innerhalb Duschtrennwänden für Walk-in-Dusche realisiert werden. des Duschbereichs. Dennoch ist es möglich die Geberit Nischenablagebox befliesbar außerhalb des Duschbereichs zu montieren. Abbildung 19: Einbauvariante über dem WC mit Geberit Duofix Element für Nischenablagebox befliesbar © Systemhandbuch Geberit ONE 2020...
- Seite 45 Abbildung 20: Einbauvariante Geberit Duofix Nischenablagebox mit Einlegeböden mit Traverse Verwendung von Geberit Duschabläufen und Duschflächen Für den Duschbereich mit Geberit ONE empfiehlt Geberit den Geberit Wandablauf. Darüber hinaus sind alle Geberit Duschabläufe und Duschflächen (z. B. Geberit CleanLine, Geberit Bodenablauf und Geberit Setaplano) kompatibel im Duschbereich mit Geberit ONE.
-
Seite 46: Reinigung Und Pflege
Tuch. • Vermeiden Sie eine dauerhafte Wassereinwirkung. • Entfernen Sie Tropfen von Kanten der Spiegelflächen umgehend. • Entfernen Sie Wasser auf der Oberfläche umgehend mit einem trockenen Tuch. • Entfernen Sie lösungsmittelhaltige Substanzen umgehend. © Systemhandbuch Geberit ONE 2020... -
Seite 47: Pflegehinweise Für Duschabtrennungen
• Verwenden Sie einen Glasreiniger. • Entfernen Sie Tropfen von Kanten der Glaselemente umgehend. 2.3.6 Oberflächen reinigen Oberflächen reinigen. Dazu die entsprechenden Pflegehinweise beachten. Oberflächen mit einem weichen, fusselfreien Tuch abtrocknen. Positionierung von Kammeinsatz prüfen. © Systemhandbuch Geberit ONE 2020... -
Seite 48: Geruchsverschluss Am Möbelwaschtisch Reinigen
Um das Sperrwasser zu entleeren, Geruchsverschluss im Gehäuse um ca. 105° im Gegenuhrzeigersinn drehen. Nur in dieser Position kann der Einsatz entnommen bzw. eingesetzt werden. Schublade auf weiche Unterlage legen. Schmuckfänger des Drehgeruchsverschlusses entleeren. Geruchsverschlussdeckel aufschrauben. © Systemhandbuch Geberit ONE 2020... -
Seite 49: Geruchsverschluss Am Waschtisch Schwebendes Design Reinigen
LÖSUNGEN Geberit Renova 2.3 Reinigung und Pflege 2.3.9 Geruchsverschluss am Geruchsverschluss im Gehäuse um ca. 105° im Waschtisch schwebendes Gegenuhrzeigersinn drehen. Design reinigen Geruchsverschlussabdeckung öffnen. Schmuckfänger des Drehgeruchsverschlusses entleeren. Geruchsverschlussdeckel aufschrauben. Geruchsverschluss nach unten schieben. © Systemhandbuch Geberit ONE 2020... -
Seite 50: Sortiment
© Systemhandbuch Geberit ONE 2020... - Seite 51 © Systemhandbuch Geberit ONE 2020...
- Seite 52 Geberit Vertriebs GmbH Theuerbachstraße 1 88630 Pfullendorf Geberit Technik Telefon T 07552 934 1011 F 07552 934 866 technik-telefon@geberit.com www.geberit.de Stand: Mai 2020 Urheberrechtlich geschützt. Nachdruck oder Veröffentlichung, auch durch elektronische Medien, auch auszugsweise nur mit Genehmigung Geberit Vertriebs GmbH, Pfullendorf...
