Purmo TempCo Basic 24V - Thermostat Handbuch

EINFÜHRUNG

Vor Arbeitsbeginn sollte der Installateur dieses Installations- und Bedienungshandbuch sorgfältig lesen und sicherstellen, dass alle darin enthaltenen Anweisungen verstanden und beachtet werden.

• Der Thermostat darf nur von speziell geschultem Personal montiert, betrieben und gewartet werden. Personal in Ausbildung darf das Produkt nur unter Aufsicht eines erfahrenen Monteurs handhaben. Unter Einhaltung der oben genannten Bedingungen übernimmt der Hersteller die Haftung für das Gerät gemäß den gesetzlichen Bestimmungen.
• Alle Anweisungen in diesem Installations- und Bedienungshandbuch sind bei der Arbeit mit dem Regler zu beachten. Jede andere Anwendung entspricht nicht den Vorschriften. Der Hersteller haftet nicht im Falle einer unsachgemäßen Verwendung der Steuerung. Jegliche Änderungen und Ergänzungen sind aus Sicherheitsgründen nicht gestattet. Die Wartung darf nur von vom Hersteller zugelassenen Servicewerkstätten durchgeführt werden.
• Die Funktionalität des Reglers hängt vom Modell und der Ausstattung ab. Diese Installationsanleitung ist Teil des Produkts und muss vorliegen.

ANWENDUNG

• Der FBH-Thermostat wurde entwickelt, um auf dem Verteiler montierte Stellantriebe zu steuern und zu verwalten.
• Der Thermostat wird normalerweise in Verbindung mit einer kompletten Anschlussbox „UFH-MASTER“ mit oder ohne „Heating & Cooling module“ (Heiz- und Kühlmodul) verwendet, um alle elektrischen und hydraulischen Komponenten der Installation wie eine Umwälzpumpe, Stellantriebe... anzuschließen.
• Die Regler wurden für den Einsatz in Wohnräumen, Büros und Industrieanlagen entwickelt. Überprüfen Sie vor Inbetriebnahme, ob die Installation den bestehenden Vorschriften entspricht, um eine ordnungsgemäße Nutzung der Installation zu gewährleisten.

SICHERHEITSHINWEISE

Vor Arbeitsbeginn Stromversorgung trennen!

• Alle Installations- und Verkabelungsarbeiten im Zusammenhang mit dem Regler dürfen nur im spannungsfreien Zustand durchgeführt werden. Das Gerät darf nur von qualifiziertem Personal angeschlossen und in Betrieb genommen werden. Achten Sie auf die Einhaltung der gültigen Sicherheitsvorschriften.
• Die Anschlussboxen sind weder spritz- noch tropfwassergeschützt.
  Daher müssen sie an einem trockenen Ort montiert werden. - Verwechseln Sie unter keinen Umständen die Anschlüsse der Sensoren, Stellantriebe und die 24V-Anschlüsse!
  Eine Verwechslung dieser Anschlüsse kann zu lebensgefährlichen elektrischen Gefahren oder zur Zerstörung des Geräts und der angeschlossenen Sensoren sowie anderer Geräte führen.

Technische Eigenschaften

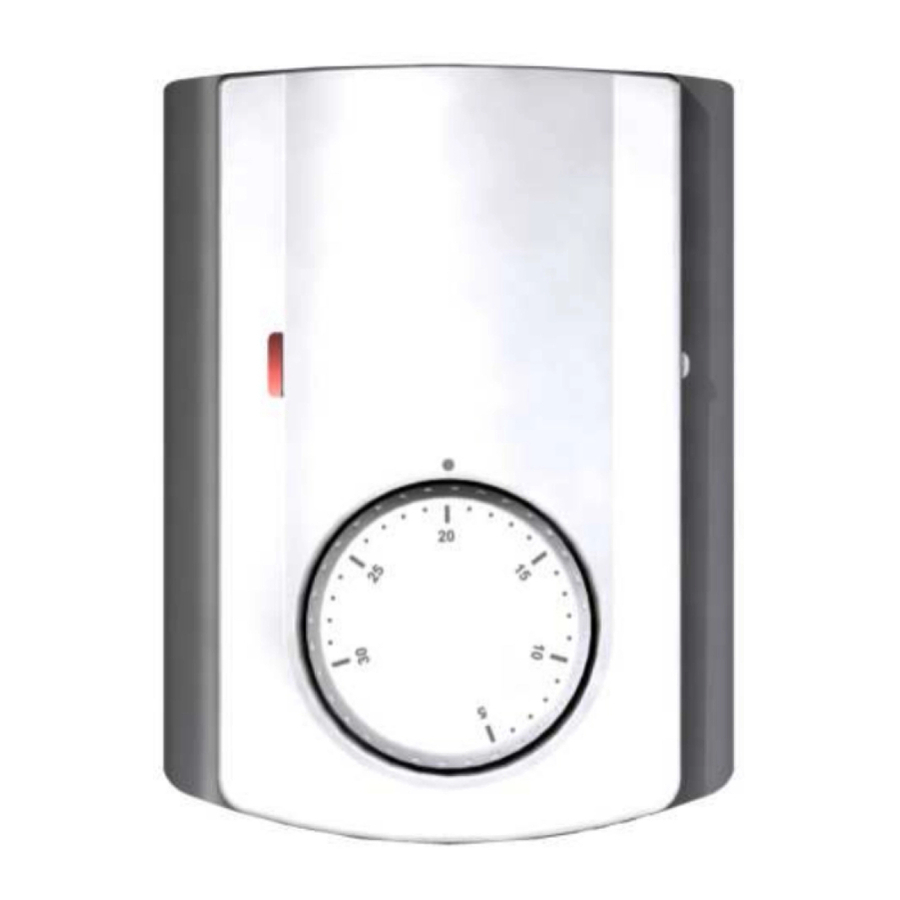

• Verdrahteter analoger Thermostat (24VAC), speziell entwickelt zur Steuerung Ihrer Fußbodenheizung, die über einen Stellantrieb (NC) geregelt wird.
• Unterputz-Version, Standardbefestigung mit 60mm Achsabstand.
• Thermostat mit geräuschlosem Ausgang.
• Kann die Stellantriebe direkt ansteuern oder an die UFH-Anschlussboxen-Reihe angeschlossen werden.

So verwenden Sie Ihren Thermostat

Einstellknopf

Der Thermostat folgt ständig der eingestellten Temperatur.

LED-Anzeige

Rot: Heizungsanzeige.

So kalibrieren und begrenzen Sie den Einstellbereich

Wenn Ihr Thermostat kalibriert werden muss, führen Sie diese Vorgänge durch:

1. Platzieren Sie ein Thermometer in der Mitte des Raumes in 1,5 Meter Abstand zum Boden.
2. Warten Sie 1 Stunde, um sicherzustellen, dass Ihr Thermostat die richtige Temperatur anzeigt.
3. Entfernen Sie den Einstellknopf, indem Sie ihn vorsichtig mit einem schmalen Schraubendreher zwischen Knopf und Abdeckung nach außen hebeln. (Achten Sie darauf, eine Drehung des Einstellknopfes zu vermeiden)
4. Entfernen Sie das Innenrad vom Knopf.

5. Setzen Sie das Innenrad alleine auf den Thermostat.

6. Sie können nun den Einstellknopf auf den Thermostat setzen und dabei die reale Raumtemperatur (vom Thermometer angezeigt) und den Thermostat-Anzeiger in Übereinstimmung bringen.

Wenn Ihr Thermostat begrenzt werden muss, führen Sie diese Vorgänge durch:

1. Stellen Sie den Einstellknopf auf die Mitte des neuen Einstellbereichs.
2. Entfernen Sie den Einstellknopf, indem Sie ihn vorsichtig mit einem schmalen Schraubendreher zwischen Knopf und Abdeckung nach außen hebeln.
3. Entfernen Sie die Begrenzungstifte und setzen Sie diese in die gewünschten Löcher, um den Einstellbereich des Thermostats zu begrenzen.

4. Sie können nun den Einstellknopf auf den Thermostat setzen.
