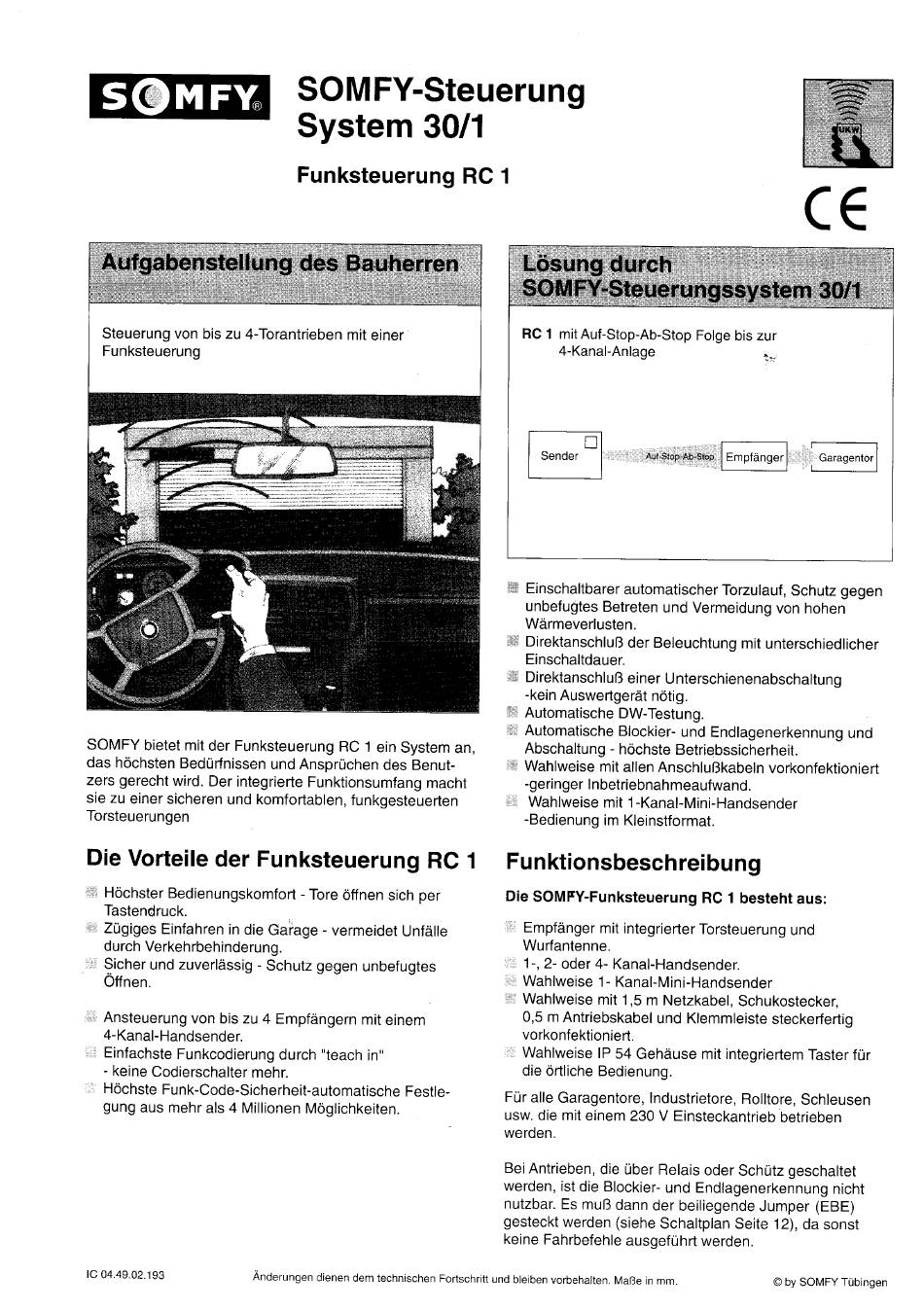

SOMFY RC 1 Bedienungsanleitung

SOMFY@
AUfgabenstellUng
Steuerung von bis zu 4-Torantrieben mit einer
Funksteuerung
SOMFYbietetmit der FunksteuerungRC 1 ein Systeman,
das höchsten Bedürfnissen und Ansprüchen des Benut-
zers gerecht wird. Der integrierte Funktionsumfang macht
sie zu einer sicheren und komfortablen, funkgesteuerten
Torsteuerungen
Die Vorteile der Funksteuerung RC 1
HöchsterBedienungskomfort - Toreöffnensich per
Tastendruck.
Zügiges Einfahren in die Gahage- vermeidet Unfälle
durch Verkehrbehinderung.
Sicherund zuverlässig- Schutzgegen unbefugtes
Öffnen.
Ansteuerung von bis zu 4 Empfängern mit einem
4-Kanal-Handsender.
Einfachste Funkcodierung durch "teach in"
- keine Codierschalter mehr.
Höchste Funk-Code-Sicherheit-automatische
gung aus mehr als 4 Millionen Möglichkeiten.
Änderungen dienen dem technischen Fortschritt undbleiben v orbehalten. Maße inmm.
IC 04.49.02.193
SOMFY-Steuerung
System 30/1
Funksteuerung RC 1
des Bauherren
Festie-
Lösung durch
SOMFY-Steuerungss stent $010
RC 1 mitAuf-Stop-Ab-Stop Folge bis zur
4-Kanal-Anlage
Sender
Einschaltbarer a utomatischerTorzulauf,Schutzgegen
unbefugtes Betreten und Vermeidung von hohen
Wärmeverlusten.
Direktanschluß der Beleuchtung mit unterschiedlicher
Einschaltdauer.
Direktanschluß einer Unterschienenabschaltung
-kein Auswertgerät nÖtig.
Automatische DW-Testung.
AutomatischeBlockier-und Endlagenerkennung und
Abschaltung - höchste Betriebssicherheit.
Wahlweise mit allen AnschluBkabeln
-geringer Inbetriebnahmeaufwand.
Wahlweise mit I-Kanal-Mini-Handsender
-Bedienung im Kleinstformat.
Funktionsbeschreibung
Die SOMFY-Funksteuerung RC 1 besteht aus:
Empfänger mit integrierter Torsteuerung und
Wurfantenne.
1-, 2- Oder 4- Kanal-Handsender.
C Wahlweise 1- Kanal-Mini-Handsender
Wahlweise mit 1,5 m Netzkabel, Schukostecker,
m Antriebskabel und Klemmleiste steckerfertig
vorkonfektioniert.
Wahlweise IP 54 Gehäuse mit integriertem Taster für
die Örtliche Bedienung.
Für alle Garagentore, Industrietore, Rolltore, Schleusen
usw. die mit einem 230 V Einsteckantrieb
werden.
Bei Antrieben, die über Relais OderSchütz geschaltet
werden, ist die Blockier- und Endlagenerkennung nicht
nutzbar.Es mußdann der beiliegendeJumper (EBE)
gesteckt werden (siehe Schaltplan Seite 12), da sonst
keine Fahrbefehle ausgeführt werden.
Empfänger
•Garagentor
vorkonfektioniert
betrieben
O by SOMFY Tübingen
