Bedienungsanleitung
RÜCKSEITE
RÜCKSEITE
RÜCKSEITE
RÜCKSEITE
RÜCKSEITE
BLOCK DIAGRAM
BLOCK DIAGRAM
BLOCK DIAGRAM
BLOCK DIAGRAM
BLOCK DIAGRAM
6. LINE OUT
6. LINE OUT
6. LINE OUT
6. LINE OUT
6. LINE OUT
Trafosymmetrischer Ausgang LINE 0 dB, NF- Erweiterungsausgang für weitere Endverstärker z.B. WM-200A bzw WM-400A
Endverstärker.
7. LINE IN
7. LINE IN
7. LINE IN
7. LINE IN
7. LINE IN
Trafosymmetrischer Audio-Eingang für Programm-Signaleinspeisung ( LINE-Pegel, +0 dB ). Die Lautstärkeregelung und LF / HF-
Regelung erfolgt durch den MASTER- Regler.
8. LINE IN
8. LINE IN
8. LINE IN
8. LINE IN
8. LINE IN
Unsymmetrischer Cinchanschluss
Stereo- Tonträger, L+R werden intern über ein OP 1/1 zusammengeschaltet. Die Lautstärke- und LF/HF- Regelung erfolgt frontseitig mit
Schieberegler Nr. 3 bzw. LF/HF mit Spindeltrimmern Nr. 3.
RAUMENTZERRUNG
RAUMENTZERRUNG
RAUMENTZERRUNG
RAUMENTZERRUNG
RAUMENTZERRUNG
Vielen Dank, dass Sie sich für den POWER VOICE Automatik Verstärker von Phoenix Professional Audio entschieden
haben. Um diesen richtig zu nutzen und alle technischen Möglichkeiten, die der POWER VOICE Verstärker bietet, anwenden
zu können, müssen Sie nach der Installation eine Raumanpassung bzw. Raumentzerrung vornehmen. Um eine Raummessung
zu realisieren benötigen Sie ein Messgerät. Minimum ist hier der NiniLink ( Acoustilyzer ) von Neutrikâ oder eine professionelle
Messsoftware wie z.B. MLSSA.
Zur praktischen Messung muss das Messmikrofon genau an der Stelle positioniert werden, an der sich später die Hörer
befinden (z.B. bei der Kirchenbeschallung in der Kirchenmitte). Durch Einspielung von „PINK NOISE" an den Power Voice
Verstärker messen Sie mit dem Messmikrofon den Amplitudenfrequenzgang.

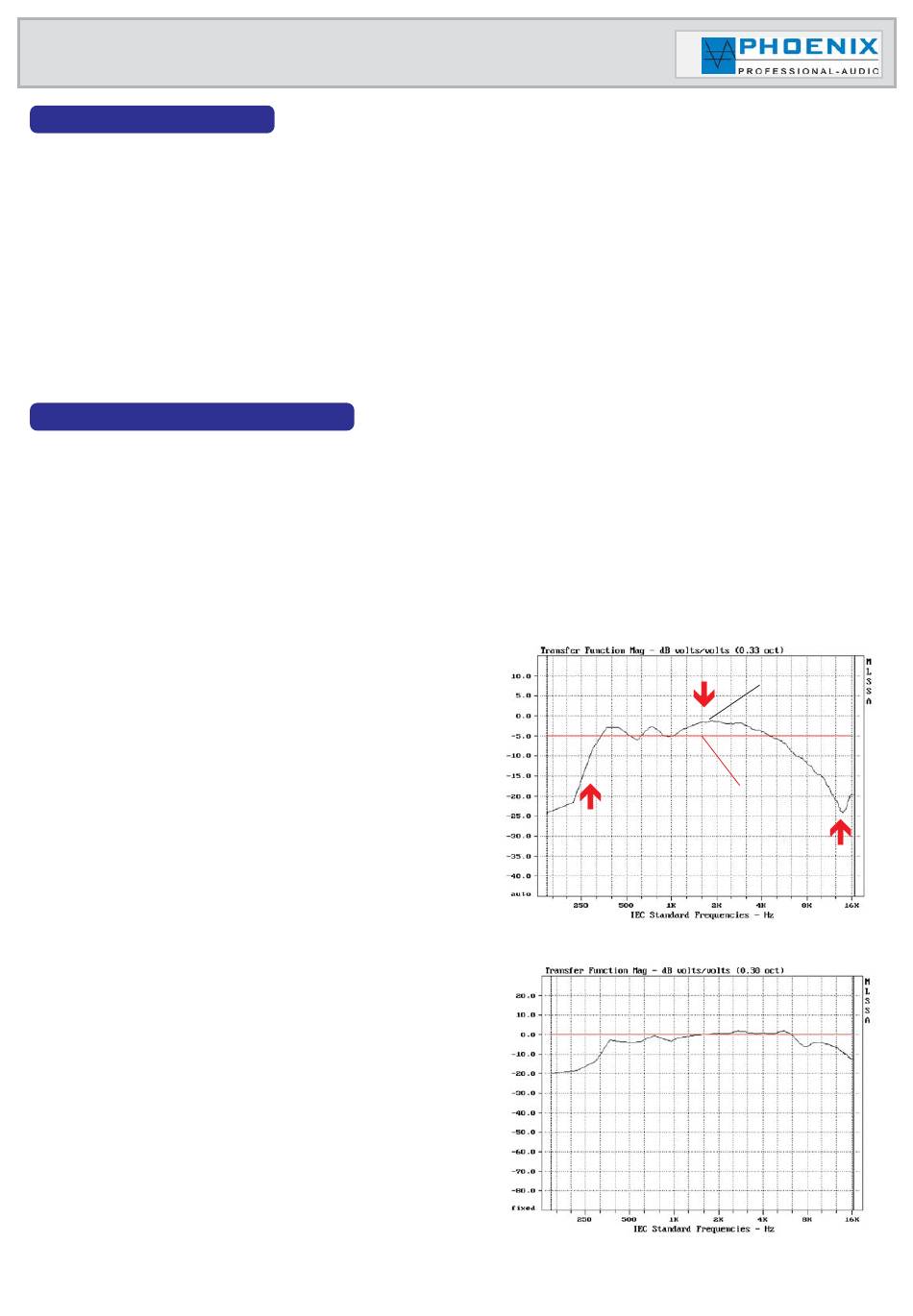

Hat der ermittelte Frequenzgang nicht den angestrebten Verlauf
wird mit Raumanpassungsfiltern (EQ) eine Korrektur durch
Überhöhung und Absenkung des Frequenzspektrums in
bestimmten Bereichen vorgenommen.
Wiederholen Sie den Mess- und Korrekturvorgang bis eine
Linearität entsteht. (s. Zeichnung Nr.2)
In großen Sälen oder in größerer Entfernung von den
Signalquellen (z.B. Lautsprechern) kommt es zu einem
Höhenabfall. Für hallige Räume macht es Sinn, sich zusätzlich
auf die Entzerrung tiefer Frequenzen bis hinauf zu 100- 800 Hz
zu konzentrieren. In diesem Frequenzbereich liegt der größte
Nachhalleffekt.
Es hat sich gezeigt, dass man mit viel Gefühl an die Entzerrung
heran gehen sollte. Es sollte hierbei immer die
Leistungsfähigkeit des Lautsprechers und Verstärkers
berücksichtigt werden.
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber
( LINE-Pegel, +0 dB ). Die Anschlüsse werden unsymmetrisch angeschlossen und eignen sich für
Nr.1 .1 .1 .1 .1
Nr
Nr
Nr
Nr
Nr
Nr
Nr.2 .2 .2 .2 .2
Nr
Nr
WM-200A bzw WM-400A
WM-200A bzw WM-400A
WM-200A bzw WM-400A
WM-200A bzw WM-400A
ist Wert
sol Wert
