Phoenix POWER VOICE-9B.2 Bedienungsanleitung Seite 7

Bedienungsanleitung
RÜCKSEITE RÜCKSEITE
RÜCKSEITE RÜCKSEITE RÜCKSEITE
2.LAUTSPRECHER AUSGÄNGE 2.LAUTSPRECHER AUSGÄNGE 2.LAUTSPRECHER AUSGÄNGE
2.LAUTSPRECHER AUSGÄNGE 2.LAUTSPRECHER AUSGÄNGE

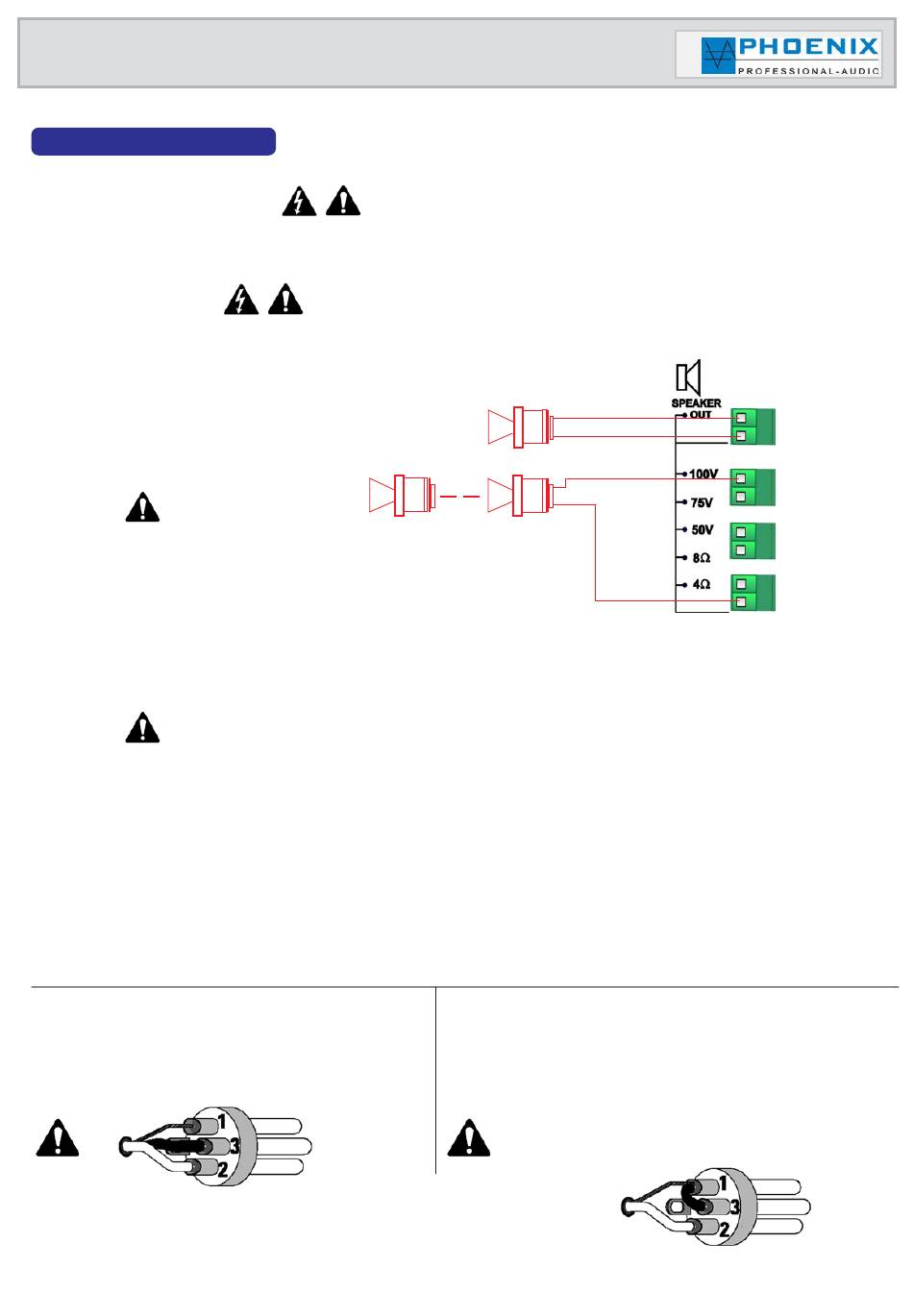

Die 100V- Lautsprecher werden an der Klemme 100V und COM- Pin angeschlossen. Die Ausgangsspannung beträgt bei
Vollaussteuerung an dieser Buchse 100V. Niederohmigen Lautsprecher mit Impedanz von 8 bzw. 4 Ohm werden an die
Klemmen 8 bzw. 4 Ohn und COM angeschlossen.( s. Zeichnung ).
3. SEPARA 3. SEP 3. SEP ARA ARA ARATE LS.-LINIE TE LS.-LINIE TE LS.-LINIE TE LS.-LINIE
3. SEP 3. SEP ARA TE LS.-LINIE
Einzelne Lautsprecher- Linie für z.B. Kontrolllautsprecher mit 100V Ausgang und separate Lautstärkeregelung
(Stufenschalter, maximale Last ist die Verstärker- Verstärkung ).
ACHTUNG !
Ein gleichzeitiger Betrieb von 100 V- Lautspre-
chern und niederohmigen Lautsprechern kann zur
Zerstörung des Verstärkers führen !
4. MIKROFON EINGÄNGE 1 bis 6 4. MIKROFON EINGÄNGE 1 bis 6 4. MIKROFON EINGÄNGE 1 bis 6
4. MIKROFON EINGÄNGE 1 bis 6 4. MIKROFON EINGÄNGE 1 bis 6
Auf der Geräterückseite befinden sich 6 x XLR- Mikrofonanschlüsse ( Nr.4 ) . Die Eingänge sind symmetrisch +2, -3, 1
Abschirmung ( s. Zeichnung ) ausgelegt. Bei jedem Eingang kann die Eingangsemfpindlichkeit ( GAIN ) auf der Rückseite
eingestellt werden ( 1 bis 100 mV ). Die Eingangslautstärke wird auf der Gerätevorderseite mit separatem Schieberegler
(Nr.1) eingestellt.
ACHTUNG ACHTUNG ACHTUNG ACHTUNG ACHTUNG
Alle Mikrofoneingänge haben eine zuschaltbare Phantomspeisung (PH SWITCH) +48VDC ( DIN / IEC-Norm ). Sollten unsym-
metrische, dynamische Mikrofone an die Mik.-Eingänge angeschlossen werden, muß ein Koppelkondensator eingefügt
werden, bzw. die Phantomspeisung abgeschaltet werden.
5. INSERT 5. INSERT
5. INSERT 5. INSERT 5. INSERT
Die Insert-Buchse Nr.6 ist unsymmetrisch beschaltet, sie dient zum Anschluss externer Signalbearbeitungsgeräte wie z.B.
Zusatz EQ´s, Compressor- Limiter´s, Effektprozessoren, usw. Wenn der Stecker nicht eingesteckt ist bzw. kein Gerät mit
Insert verbunden ist, ist der Signalweg 1 zu 1 durchgeschaltet.
Symmetrische Eingänge: Isolieren Sie die Drahtleiter um
6 mm ab und verbinden Sie sie wie gezeigt mit den
Klemmen. Ziehen Sie die Schrauben fest an.
    Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com Copyright 2010, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber
100V Lautsprecher
1 2
1 2 1 2
1 2 1 2
1 2
1 2 1 2 1 2 1 2
1 2 1 2
Asymmetrische Eingänge: Isolieren Sie die Drahtleiter um 6
mm ab und verbinden Sie sie wie gezeigt mit den Klem-
men. Der mittlere Stift muss wie gezeigt mit dem Abschirm-
stift verbunden werden. Ziehen Sie die Schrauben fest an.
1 GND
1 GND und Drahtbrücke zur 3
2 +IN
2 +IN
3 -IN

1
1 1 1 2 1 2
1 1 2
1 1 1 2 1 2
COM COM COM COM COM
1
1
1 1
1 2 1 2
1
1 1 1 2 1 2
1 1 1 2
COM COM COM COM COM
