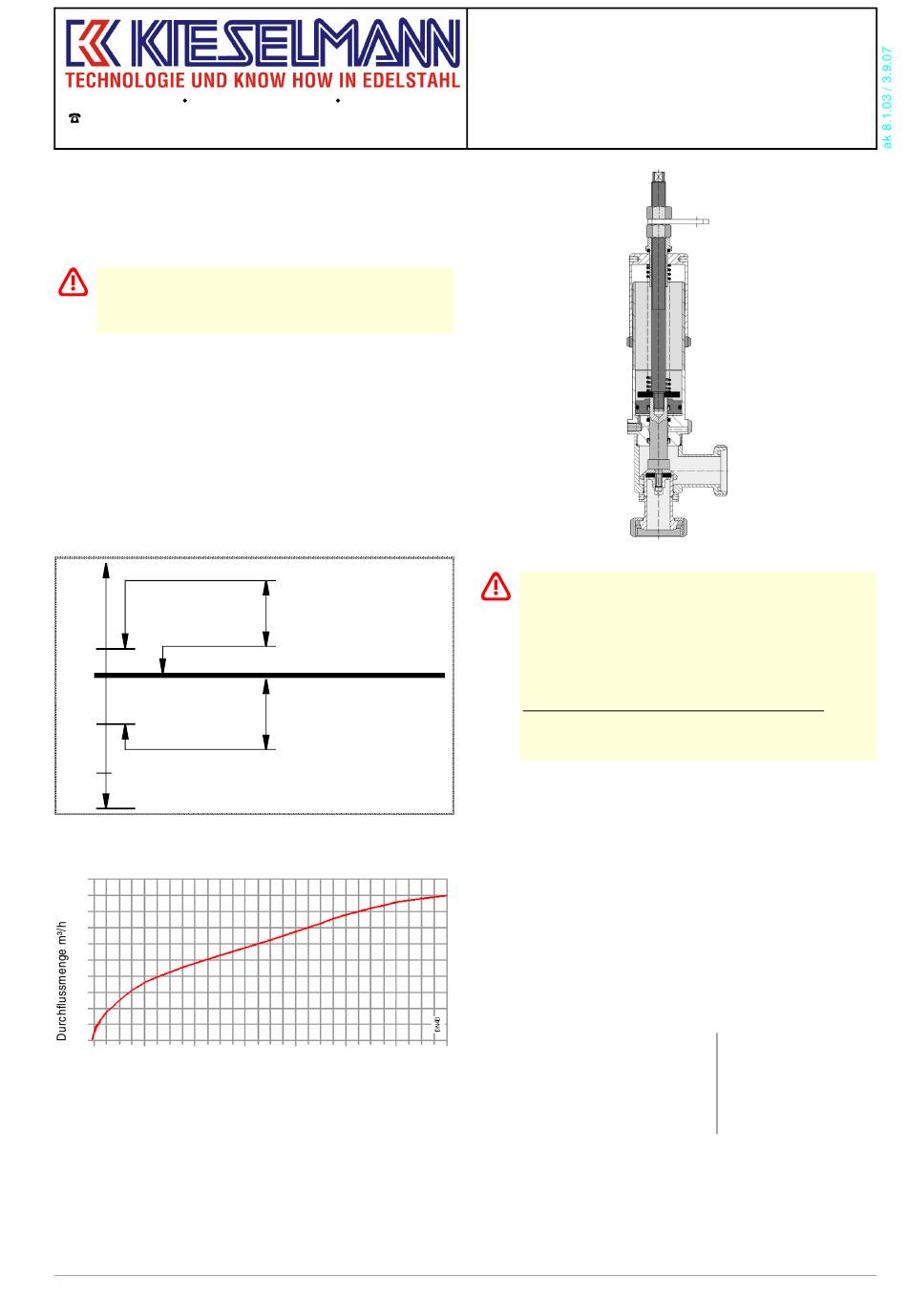

Kieselmann 6158 040 351-021 Betriebsanweisung

Kieselmann GmbH
Paul-Kieselmann-Str.4-10 D-75438 Knittlingen
+49 (07043) 371-0 Fax +49 (07043) 371-125
http://www.kieselmann.de e-mail: sales@kieselmann.de
❒ Bestimmungsgemäße Verwendung
Das Sicherheitsventil wird eingesetzt zur Überdruckabsiche-
rung von flüssigen Medien an Tanks und Behältnissen, in
Anlagen der Getränke- und Nahrungsmittelindustrie, der
pharmazeutischen und chemischen Industrie sowie in der
Biotechnologie.
ACHTUNG
Zur Vermeidung von Gefahren und Beschädigungen ist die Ar-
matur entsprechend den in der Betriebsanweisung angeführ-
ten Sicherheitshinweise und technischen Daten einzusetzen.
❒ Funktion
Das Sicherheitsventil hat die Funktion unzulässige Druck-
überschreitungen flüssiger Medien, in Tanks und Behältnis-
sen, und Anlagensegmente zu verhindern. Generell ist der
Einstelldruck größer als der Betriebsdruck. Das Ventil öffnet
gegen Federkraft, wenn der Betriebsdruck sich auf den Ein-
stelldruck erhöht hat. Mit Druckzunahme analog der Öff-
nungscharakteristik (Abb.1) wird die Durchflussmenge
(Abb. 2) in Abhängigkeit des max. zulässigen Betriebsdruk-
kes (siehe Darstellung Abb.1) konstant abgeführt.
❒ Öffnungs & Schließcharakteristik
max. Betriebsüberdruck
Pü(bar)
Einstellüberdruck
0,9
0,8
0,2
min. Betriebsüberdruck
1,0 Patm
❒ Abblase-Leistungsdiagramm
50
45
40
35
30
25
20
15
10
5
0
0 1 2
Druck p bar
❒ Einbaurichtlinien
Das Sicherheitsventil ist vorzugsweise vertikal am Anschluss
"A" (siehe Abb.3) einzubauen. Sicherheitsventile mit einem
Einstelldruck ≤ 0,5 bar sind generell vertikal einzubauen. Die
Einbaulage ist so vorzunehmen daß durch die Lage von Aus-
lauf "B" keine Restflüssigkeiten im Gehäuse verbleiben.
Installationsbedingte äußere Krafteinwirkungen sind grund-
sätzlich zu vermeiden.
Alle Angaben entsprechen dem Stand der Entwicklung. Änderungen im Rahmen von technischen Weiterentwicklungen vorbehalten.
zul.
Öffnungsdruckdifferenz
> 1bar = 10%
≤ 1bar = 0,1bar
zul. Schließdruckdifferenz
> 3bar = 20%
≤ 3bar = 0,6bar
(Beispiel Einstelldruck 0,8 bar)
(Flüssigkeiten)
3 4 5 6
Betriebsanleitung
6158 040 351-021
Sicherheitsventil DN40 K/M-G
pneum. anlüftbar mit Endschalteraufnahme
Für Flüssigkeiten 2,0 - 3,0 bar federbelastet
GEFAHR
• Besteht eine Gefahr durch ausströmendes Medium
am Auslauf "B" (Abb.3), ist es zwingend erforderlich
das Medium über Ablaufleitungen bzw. Ablaufvor-
richtungen abzuführen.
• Bei der Konzeption ist zu beachten:
Der max. Druck am Auslauf "B" (15% des Öffnungs-
druckes) darf nicht überschritten werden.
Forderung bei Ausbau - Einbau in Anlagen
• Drucklose Betriebsbedingungen.
• Flüssigkeitsfreie Betriebsbedingungen bei Gefahr
durch ausströmende Flüssigkeiten.
❒ Technische Daten
Bauart:
Abb. 1
Baugröße:
Anschluss:
Temperatur:
Vakuum:
(Prüfdruck 0,5 mbar)
Steuerluftdruck:
Steuerluftqualität:
Werkstoff:
7
Edelstahl:
Oberflächen:
Abb. 2
Dichtungen:
1 / 3
normal Sicherheitsventil
Federkraft schließend
pneumatisch anlüftbar
für flüssige Medien
DN 40 (Ø 38)
Einlass (A) DN 40 K/M DIN11851
Auslass (B) DN 40 G DIN 11851
95°C mediumabhängig
140°C (Sterilisation) zyklisch
-6 L
1,5 - 10 mbar x /
S
5,5 - 8,0 bar
ISO 8573-1 : 2001 Güteklasse 3
produktberührt nicht produktberührt
1.4404 / ASI316L 1.4301 / ASI304
RA 0,8µm RA 1,5 - 2,5µm
E-poliert
EPDM (FDA) NBR

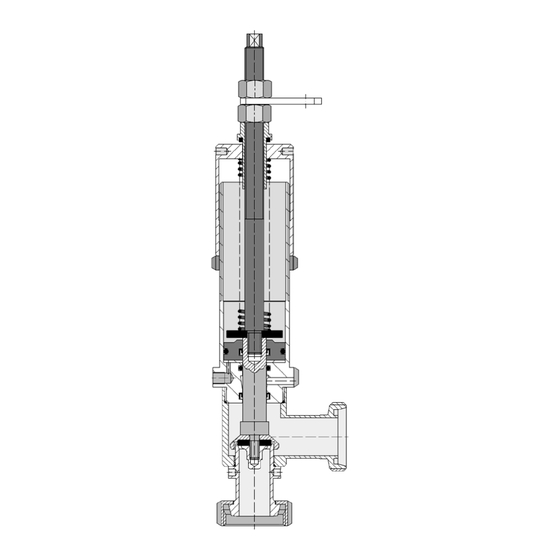

Ventildarstellung
