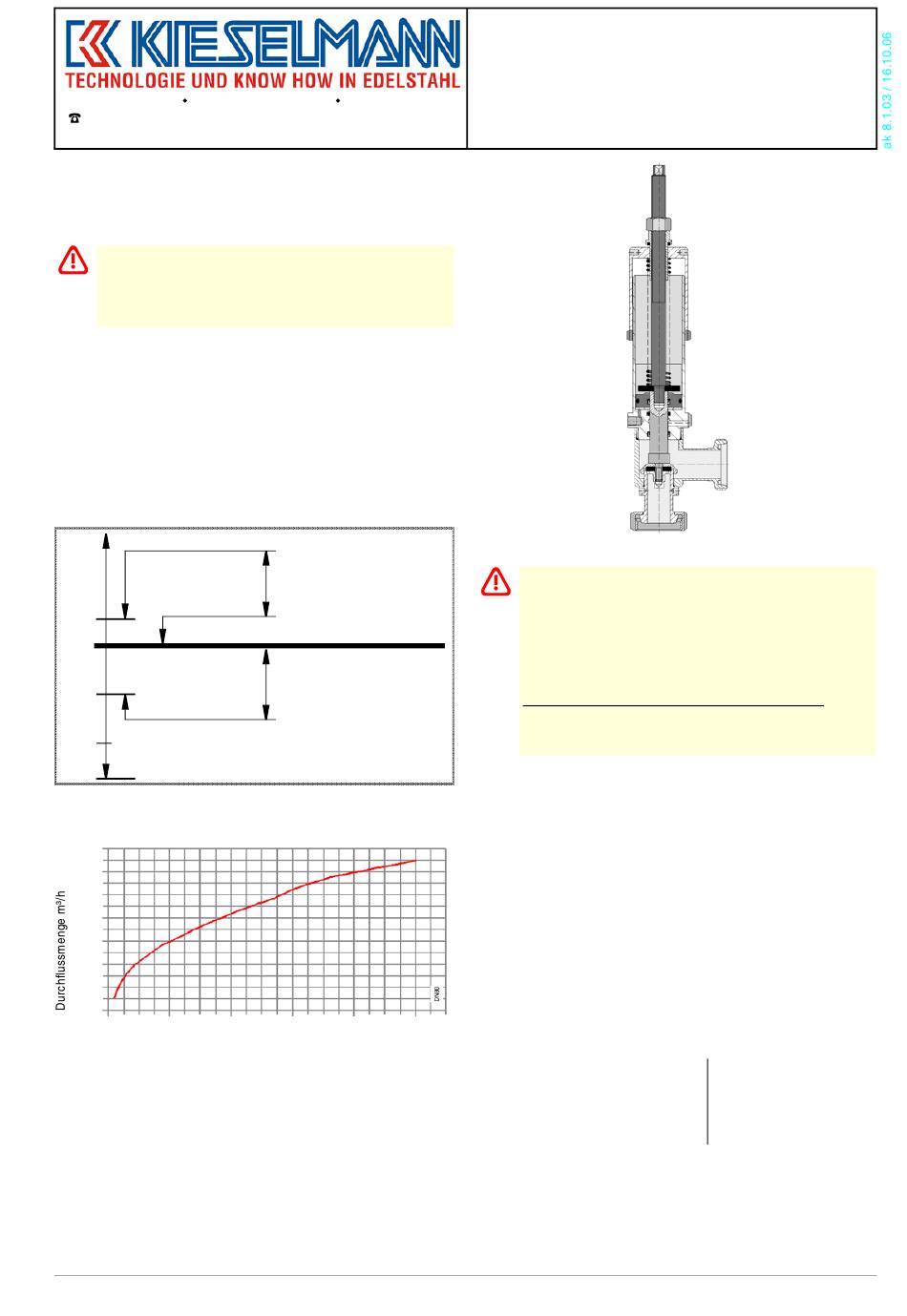

❒ Bestimmungsgemäße Verwendung
Das Sicherheitsventil wird eingesetzt zur Überdruckabsiche-
rung an Tanks und Behältnissen, in Anlagen der Getränke-
und Nahrungsmittelindustrie, der pharmazeutischen und che-
mischen Industrie sowie in der Biotechnologie.
ACHTUNG
Zur Vermeidung von Gefahren und Beschädigungen ist die
Armatur entsprechend den in der Betriebsanweisung an-
geführten Sicherheitshinweise und technischen Daten ein-
zusetzen.
❒ Funktion
Das Sicherheitsventil hat die Funktion unzulässige Druck-
überschreitungen flüssiger Medien, in Tanks und Behältnis-
sen, und Anlagensegmente zu verhindern. Generell ist der
Einstelldruck größer als der Betriebsdruck. Das Ventil öffnet
gegen Federkraft, wenn der Betriebsdruck sich auf den Ein-
stelldruck erhöht hat. Mit Druckzunahme analog der Öff-
nungscharakteristik (Abb.1) wird die Durchflussmenge
(Abb. 2) in Abhängigkeit des max. zulässigen Betriebsdruk-
kes (siehe Darstellung Abb.1) konstant abgeführt.
❒ Öffnungs & Schließcharakteristik
max. Betriebsüberdruck
Pü(bar)
Einstellüberdruck
0,9
0,8
0,2
min. Betriebsüberdruck
1,0 Patm
❒ Abblase-Leistungsdiagramm
280
240
200
160
120
80
40
0
0 1
Druck p bar
❒ Einbaurichtlinien
Das Sicherheitsventil ist vorzugsweise vertikal am Anschluss
"A" (siehe Abb.3) einzubauen. Sicherheitsventile mit einem
Einstelldruck ≤ 0,5 bar sind generell vertikal einzubauen. Die
Einbaulage ist so vorzunehmen daß durch die Lage von Aus-
lauf "B" keine Restflüssigkeiten im Gehäuse verbleiben.
Installationsbedingte äußere Krafteinwirkungen sind grund-
sätzlich zu vermeiden.
Alle Angaben entsprechen dem Stand der Entwicklung. Änderungen im Rahmen von technischen Weiterentwicklungen vorbehalten.
zul. Öffnungsdruckdifferenz
> 1bar = 10%
≤ 1bar = 0,1bar
zul. Schließdruckdifferenz
> 3bar = 20%
≤ 3bar = 0,6bar
(Beispiel Einstelldruck 0,8 bar)
(Flüssigkeiten)
2 3 4
Betriebsanleitung
6158 080 100-041
Sicherheitsventil DN80 K/M-G
Für Flüssigkeiten 0,3 - 0,9 bar federbelastet
GEFAHR
• Besteht eine Gefahr durch ausströmendes Medium
am Auslauf "B" (Abb.3), ist es zwingend erforderlich
das Medium über Ablaufleitungen bzw. Ablaufvor-
richtungen abzuführen.
• Bei der Konzeption ist zu beachten:
Der max. Druck am Auslauf "B" (15% des Öffnungs-
druckes) darf nicht überschritten werden.
Forderung bei Ausbau - Einbau in Anlagen
• Drucklose Betriebsbedingungen.
• Flüssigkeitsfreie Betriebsbedingungen bei Gefahr
durch ausströmende Flüssigkeiten.
❒ Technische Daten
Abb. 1
Bauart:
Baugröße:
Anschluss:
Temperatur TS:
Vakuum:
(Prüfdruck 0,5 mbar)
Steuerluftdruck:
5
Steuerluftqualität:
Werkstoff:
Abb. 2
Edelstahl:
Oberflächen:
Dichtungen:
1 / 3
pneum. anlüftbar
normal Sicherheitsventil
Federkraft schließend
pneumatisch anlüftbar
für flüssige Medien
DN 80 (Ø 80)
Einlass (A) DN 80 K/M DIN11851
Auslass (B) DN 80 G DIN11851
95°C mediumabhängig
140°C (Sterilisation) zyklisch
-6
1,5 -10 mbar x
5,5 - 8,0 bar
ISO 8573-1 : 2001 Güteklasse 3
Produktberührt Nicht produktberührt
1.4404 / ASI316L 1.4301 / ASI304
RA 0,8µm RA 1,5 - 2,5µm E-poliert
EPDM (FDA) NBR
Ventildarstellung
L
/
S
