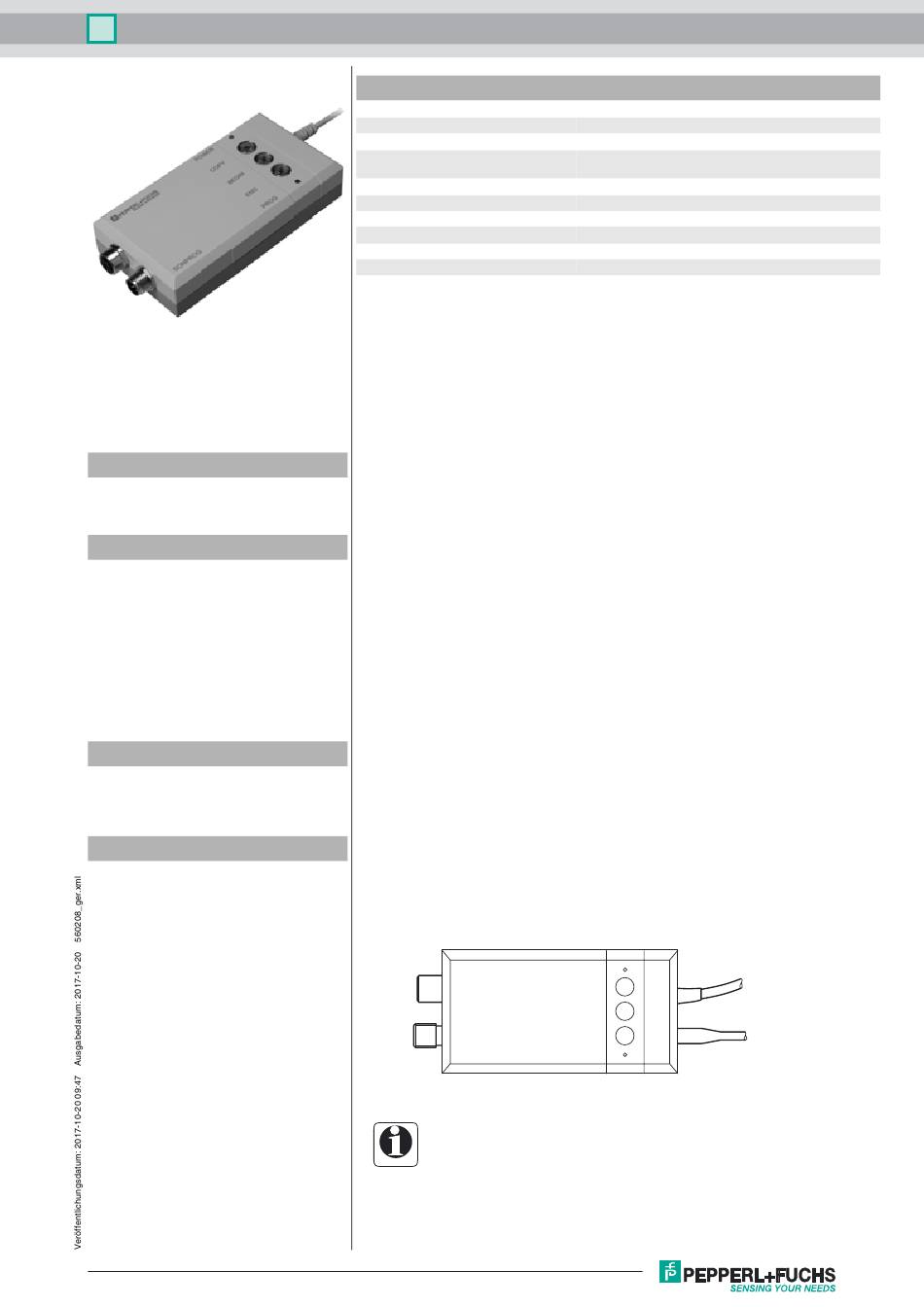

Pepperl+Fuchs 3RX4000-PF Kurzanleitung

Zubehör
Bestellbezeichnung
3RX4000-PF
PC-Interface
Funktion
Mit diesem PC-Interface und der dazugehöri-
gen Software ist es möglich, Ultraschallsen-
soren bestimmter Baureihen individuell an die
Erfordernisse der jeweiligen Anwendung
anzupassen. Es bietet daneben die Möglich-
keit, mehrere Sensoren gleich zu parametrie-
ren. Per Tastendruck können Anfang und
Ende des Erfassungsbereichs eines Sensors
gespeichert und in andere Sensoren kopiert
werden.
Passende Systemkomponenten
SONPROG
Konfigurationssoftware für Ultraschall-
Sensoren
Zubehör
3RX4000-PF
PC-Interface
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Technische Daten
Elektrische Daten
Betriebsspannung
Systemanforderungen
Hardwarevoraussetzungen
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Mechanische Daten
Masse
Abmessungen
Beschreibung
Allgemeines
Für jeden geeigneten Ultraschall-Sensor können folgende Parameter eingestellt werden:
- Anfang und Ende des Schaltbereichs
- Schalthysterese
- Schaltelementfunktion (Öffner oder Schließer)
- Schaltfrequenz
- Anfang und Ende der Analogkennlinie
- Analogkennlinie steigend oder fallend
- Ende der Blindzone
- Ende des Erfassungsbereichs
- Mittelwertbildung
- Dämpfung
Ferner können folgende Gerätefunktionen eingestellt werden:
- Multiplexfunktion
- Temperaturkompensation
- Betriebsmodus (Reflexionstaster oder Reflexions-Schranke)
- Füllstandsmodus
Die programmierten Werte werden nichtflüchtig im Sensor gespeichert und bleiben auch ohne angeschlossenes
Interface oder nach Unterbrechung der Versorgungsspannung erhalten. Die programmierten Werte können für die
Anlagendokumentation ausgedruckt und auf Massenspeichermedien gespeichert werden. Damit sind sie z. B. für
Serienanwendungen oder beim Austausch eines Sensors sofort verfügbar.
Lieferumfang
- PC-Interface mit RS 232-Kabel.
- Sensor-Anschlusskabel M12 mit Kabelstecker und Kabeldose.
- CD mit „SONPROG for Windows", multilingual.
- Netzteil 230V/115V AC auf 24 V DC.
Softwareinstallation
Die Installation der PC-Software SONPROG erfolgt durch Ausführen der Datei „setup.exe" von der beiliegenden
CD. Die Sofware SONPROG steht auch unter http://www.pepperl-fuchs.com für Sie zum Download bereit.
Anschluss
1. Schließen Sie den zu programmierenden Sensor mit der beiligenden M12-Verlängerungsleitung am An-
schluss 1 des Interface an.
2. Schließen Sie die fest mit dem Interface verbundene Leitung 3 an der seriellen RS 232-Schnittstelle (COM
1 oder COM 2 ihres PC an. Falls der PC nicht mit einem 9-poligen SUB-D-Stecker ausgestattet ist, kann
jeder handelsübliche Adapter verwendet werden. Sollte Ihr PC nicht über eine serielle RS 232-Schnittstelle
verfügen, so können Sie das Interface unter Verwendung eines entsprechenden Scxxhnittstellenwandlers
(siehe Zubehör) an einen freien USB-Port anschließen.
3. Die Stromversorgung des Interface erfolgt entweder über die normale Anschlussleitung des Sensors von der
Steuerung kommend am Anschluss 2 oder über das beiliegende Steckernetzteil an Anschluss 4.
1
2
SONPROG
Funktionstasten
Eine detailierte Beschreibung der Funktionstasten finden Sie in der Datei „ftasten.doc".
Information
COPY Kopierfunktion. Kopiert Einstellungen von einem Sensor in weitere Sensoren.
BEGIN Lernt „Anfang Schaltbereich" bzw. „Anfang Analogwert" ein.
END Lernt „Ende Schaltbereich" bzw. „Ende Analogwert" ein.
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
U 100 ... 240 V AC / 24 V DC
B
VGA , Serielle Schnittstelle RS 232 , Windows XP oder Windows
7 (32-Bit-Version)
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
200 g
125 mm x 65 mm x 30 mm (L x B x H)
POWER
3
COPY
BEGIN
END
PROG 4
Singapur: +65 6779 9091
3RX4000-PF
1
