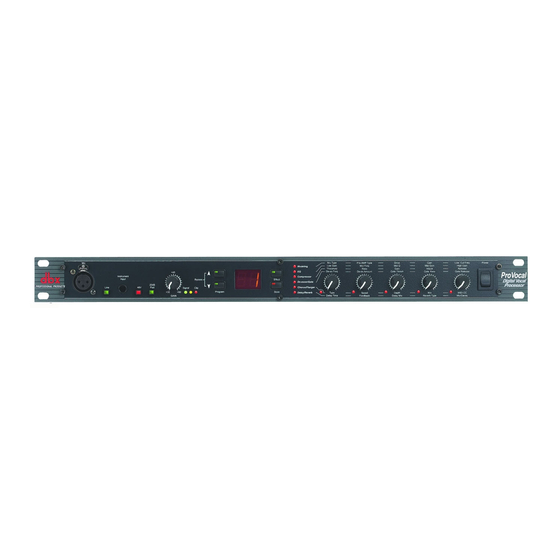

- Seite 1 ® ™ ProVocal Digital Vocal Processor Bedienungshandbuch...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
WICHTIGE SICHERHEITSVORKEHRUNGEN WARNUNGEN ZU IHREM SCHUTZ BITTE LESEN: BEWAHREN SIE DIE ANLEITUNGEN GUT AUF BEACHTEN SIE ALLE WARNUNGEN BEFOLGEN SIE ALLE ANWEISUNGEN BENUTZEN SIE DAS GERÄT NICHT IN DER NÄHE VON WASSER Die obigen international anerkannten Symbole sollen Sie vor möglichen Gefahren durch Elektrogeräte VERWENDEN SIE ZUR REINIGUNG NUR EIN TROCKENES TUCH. -
Seite 3: Konformitätserklärung
Sandy, Utah 84070, USA • Dieses Gerät muss empfangene Interferenzen December 17, 2001 verkraften können, einschließlich Störungen, die Europäische Kontaktadresse: Ihr örtliches dbx Sales and Service Büro möglicherweise den Betrieb auf unerwünschte Weise oder Harman Music Group beeinflussen. 8760 South Sandy Parkway... -
Seite 4: Inhaltsverzeichnis
ProVocal ™ Inhalt Einleitung Abschnitt 3 - Anwendungs-Leitfaden Elementare Anschlüsse.........14 0.1 Definition des ProVocal ........i Anschlüsse an ein Mischpult .......14 0.2 Kontaktadresse bei Wartungsarbeiten.....ii Anwendungen 3.3 bis 3.6 ........15 0.3 Garantie ............ii Anhang 0.4 Installationsempfehlungen ......iii Blockdiagramm.............18 dbx Type IV™ Conversion System......19 Abschnitt 1 - Erste Schritte Mikrofon-Modelingtechnik........23... - Seite 5 ProVocal ™ EINLEITUNG INTRO KUNDENSERVICE-INFO DEFINITION DES ProVocal GARANTIE-INFO ®...
-
Seite 6: Einleitung
Dieses Handbuch wird Ihnen helfen, die ganz Funktionalität des leistungsstarken ProVocal™ zu verstehen. Nachdem Sie sich mit dem Gerät vertraut gemacht haben, sollten Sie experimentieren und neue kreative Möglichkeiten für den ProVocal™ finden, mit denen sich Ihre spezielle Anwendung optimieren lässt. -
Seite 7: Kontaktadresse Bei Wartungsarbeiten
Einleitung 0.2 Kontaktadresse bei Wartungsarbeiten Wenn Sie technische Unterstützung benötigen, setzen Sie sich mit dem dbx Customer Service in Verbindung. Sie sollten das Problem präzise beschreiben können und die Seriennummer Ihres Gerätes kennen - diese finden Sie auf einem Aufkleber auf der Geräterückseite. Falls Sie Ihre Garantie-Registrierungskarte noch nicht ausgefüllt und abgeschickt haben, holen Sie dies bitte jetzt nach. -
Seite 8: Installationsempfehlungen
ProVocal Einleitung 0.4 Installationsempfehlungen NUR FÜR DIE RACK-MONTAGE - Installieren Sie den ProVocal™ mit den mitgelieferten Schrauben in Ihrem Rack. Lassen Sie hierbei genügend Raum (mindestens 1HE ober- und unterhalb des Geräts) frei, um eine ausreichende Belüftung sicherzustellen. Der ProVocal™... - Seite 9 Abschnitt 1 ProVocal ™ Erste Schritte Erste Schritte ®...
-
Seite 10: Abschnitt 1 - Erste Schritte
Erste Schritte 1.1 Rückseitige Anschlüsse IEC Netzkabelanschluss Dies ist der Netzkabelanschluss des ProVocal™. Ein IEC Kabel wird mit dem Gerät geliefert. S/PDIF Digitalausgang Der ProVocal™ ermöglicht eine S/PDIF Digitalausgabe über den Cinch-Koaxialanschluss. Sie sollten unbedingt kurze Digital- oder Videokabel mit 75 Ω Widerstand anstatt der normalen Cinch-auf-Cinch Audiokabel verwenden. -
Seite 11: Vorderseitige Regler
Program Up- und Down-Tasten Mit diesen Tasten können Sie durch das Programm-Menü scrollen. Drücken Sie die Tasten gleichzeitig, um alle ProVocal™ Effekte zu umgehen. Um den Bypass-Modus wieder auszuschalten, drücken Sie entweder die <Program Up>, <Program Down> oder <Effect> Taste. - Seite 12 Display die Meldung C L angezeigt. Effektwahl-Taste und LEDs Mit dieser Taste wählen Sie einen der sechs Effektmodulblöcke des ProVocal™. Durch wiederholtes Drücken können Sie durch das Effektmenü scrollen. Wenn ein Effektmodul gewählt ist, leuchtet die entsprechende LED. Die LED leuchtet auch im Performance-Modus, wenn das Effektmodul eingeschaltet ist oder es im aktuellen Programm verwendet wird.
- Seite 13 Abschnitt 2 ProVocal ™ Bedienung PARAMETER DETAILS, ELEMENTARE BEDIENUNG UTILITY ®...
-
Seite 14: Abschnitt 2 - Parameter-Details
Abschnitt 2 Parameter-Details 2.1 Parameter-Details Dieser Abschnitt bietet einen Gesamtüberblick und eine Beschreibung der im ProVocal™ verfügbaren Effekte und kann als grundlegendes Tutorial zur Bedienung des Geräts dienen. Modeling - Mic Type - OF und D1-D9 und CI-C9 Dieser Parameter bietet einen Auswahl verschiedener Mikrofon-Modelle:... - Seite 15 Mit diesem Regler bestimmen Sie die Ausgangsverstärkung des Kompressormoduls in 1dB-Schritten. Compressor - Attack - 1 bis 99 (1-200 ms) Mit dem ATTACK-Regler bestimmen Sie die Zeitspanne bis zum Einsetzen der Kompression des ProVocal™ (nachdem der Detektor ein Signal oberhalb des Schwellenwerts erkannt hat). Der ATTACK-Bereich...
- Seite 16 1 (FAST: kompakte und deutlicher wahrnehmbare Kompression, die starke Schwellenwert-Überschreitungen verhindert) bis 99 (SLOW: verzögerte, allmähliche Kompression). Bei sehr schneller ATTACK-Einstellung arbeitet der ProVocal™ wie ein Peak Limiter, obwohl eine RMS Detektorschaltung eingesetzt wird. Bei langsameren ATTACK-Einstellungen arbeitet der ProVocal™ wie ein RMS-Kompressor/Limiter (mit Durchschnittsbestimmung).
-
Seite 17: Elementare Bedienung
Anschlüsse herstellen • Schalten Sie alle Geräte aus, bevor Sie Anschlüsse herstellen. • Installieren Sie den ProVocal™ mit den mitgelieferten Rack-Schrauben in Ihrem Rack. Es ist sehr wichtig, dass Sie dem ProVocal™ bei der Rack-Montage genug Platz einräumen (mindestens 1 freie HE über und unter dem Gerät), um eine ausreichende Belüftung sicherzustellen. - Seite 18 Eingang verwenden. Als analoge Ausgänge können Sie entweder den XLR oder 1/4” Line Ausgang verwenden. • Versorgen Sie den ProVocal mit Strom. Verbinden Sie das Netzkabel mit dem rückseitigen Netzeingang. Verlegen Sie das Netzkabel in einiger Entfernung von den Audiokabeln zu einer Netzsteckdose.
-
Seite 19: Utility-Funktionen
User Programm-Nummer. Nachdem die gewünschte Nummer erreicht ist, drücken Sie nochmals die <Store> Taste. • Effekt Bypass - Um alle Effekte im ProVocal™ zu umgehen, drücken Sie gleichzeitig die <Program Up> und <Program Down> Tasten. Zum Auschalten des Bypass-Modus drücken Sie entweder die <Program Up>, <Program Down>... -
Seite 20: Liste Der Werksprogramme
ProVocal ™ Abschnitt 2 Navigation 2.4 Liste der Werksprogramme Dry Studio Vocal Mic und Pre-amp Modeling Live in a Hall Mic und Pre-amp Modeling, Hall Reverb Special Effect Telephone Mic und Pre-amp Modeling, Modulationseffekte Wood Room Mic und Pre-amp Modeling, Wood Room Reverb... - Seite 21 Abschnitt 3 ProVocal ™ DIGITAL-ANWENDUNGEN ANWENDUNGS LEITFADEN ®...
-
Seite 22: Elementare Analog-Anschlüsse Des Provocal
3.1 Elementare Analog-Anschlüsse des ProVocal • Schalten Sie alle Geräte aus, bevor Sie Anschlüsse herstellen. • Installieren Sie den ProVocal™ mit den mitgelieferten Schrauben in Ihrem Rack. Bei der Montage des ProVocal™ in einem Rackgehäuse ist es sehr wichtig, dass dem Gerät ausreichend Raum (mindestens 1 HE über und unter dem Gerät) für eine korrekte Belüftung bereitgestellt wird. -
Seite 23: Direktanschluss An Einen Recorder
Recorders. 3). Aktivieren Sie die Record-Funktion der betreffenden Spur des Recorders und drehen Sie am Mischer den Return-Weg des Spurkanals auf, an den der ProVocal™ angeschlossen ist. Wenn Sie die Einstellung des GAIN-Reglers erhöhen, sollte das Eingangssignal des ProVocal™ hörbar werden, das den Recorder durchläuft und als Tape Return-Signal in den Mischer zurückkehrt. -
Seite 24: Analoge Und Digitale Ausgabe-Anwendungen
Verbinden Sie die Signalquelle mit dem gewünschten 1/4” TRS oder XLR Eingang. • Verbinden Sie den S/PDIF Ausgang des ProVocal™ mit dem S/PDIF Eingangs-Interface des DAW (CPU). • Verbinden Sie den 1/4” TRS oder XLR Ausgang des ProVocal™ mit dem 1/4” TRS oder XLR Eingang des Monitorgeräts. ProVocal™ Bedienungshandbuch... -
Seite 25: Anhang
Anhang ProVocal ™ ANHANG ANHANG Blockdiagramm dbx Type IV™ White Paper Technische Daten ®... -
Seite 26: Blockdiagramm
ProVocal ™ Anhang Blockdiagramm Blockdiagramm ProVocal™ Bedienungshandbuch... -
Seite 27: Dbx Type Iv™ Conversion System
Eigenschaften der digitalen Wandlungs- und analogen Aufnahmeverfahren kombiniert, um das Wesen des Analogsignals bei seiner Wandlung in ein Digitalformat zu bewahren. dbx Type IV™ nutzt nicht nur den breiten linearen Dynamikbereich heutiger A/D-Wandler, sondern verbessert ihn und erweitert den nutzbaren Dynamikbereich über den linearen Bereich hinaus. - Seite 28 Wie wir bereits erwähnt haben, besitzen digitale Systeme im Vergleich zum Analogband einen breiten linearen Bereich, wobei sich der Dynamikbereich von A/D-Wandlern in den letzten Jahren bedeutend verbessert hat. Das dbx Typ IV™ Conversion System nutzt dies zu seinem Vorteil und verwendet die oberen 4 dB des linearen Dynamikbereichs des A/D-Wandlers zur Erzeugung eines logarithmischen "Übersteuerungsbereichs".
- Seite 29 Dichte an Digitalcodes erhöhte Signalauflösung zu verwenden, um in diesem Bereich mehr Dynamik für die Eingangssignale bereitzustellen. Ein weiterer Vorteil der logarithmischen Einpassung unseres dbx Type IV™ Conversion Systems ist, dass es die hochfrequenten Details des Signals im Overload-Bereich bewahrt. Abb. 3a bis 3d veranschaulichen, was passiert, wenn Sie einen A/D-Wandler ohne Type IV™...
- Seite 30 Abb. 3b - Signal aus Abb. 3a, wenn es den A/D Clipping-Pegel überschreitet Völlig verloren gegangene Höhen-Information Höhen-Gehalt A/D Clipping-Pegel Bass-Gehalt Zeit A/D Clipping-Pegel Völlig verloren gegangene Höhen-Information Abb. 3c - Unverhältnismäßiger Verlust an Höhen-Informationen aufgrund von Clipping ProVocal™ Bedienungshandbuch...
-
Seite 31: Mikrofon-Modelingtechnik
Sie bekommen also Headroom umsonst! Die Vorzüge des dbx Type IV™ Conversion Systems kann man ganz leicht erkennen, indem man es ein- und ausschaltet, während man Signale abhört, bei denen die hohen Pegelspitzen in der Type IV™ Over Region eingefangen wurden. -
Seite 32: Technische Daten
Cinch 75 Ω Impedanz: A-D System-Leistung A-D Wandlung: 24-Bit, dbx Type IV™ Conversion System Konverter-Dynamikbereich: 105 dB typisch, A-bewertet, 22 kHz Bandbreite 102 dB typisch, unbewertet, 22 kHz Bandbreite Type IV™ Dynamikbereich: bis zu 117 dB bei transientem Material, A-bewertet, 22 kHz Bandbreite... - Seite 33 ® A Harman International Company 8760 South Sandy Pkwy. Sandy, Utah 84070 Fon: (801) 568-7660 Fax: (801) 568-7662 Fragen oder Kommentare? E-mail bitte an: customer@dbxpro.com oder besuchen Sie unsere World Wide Web Homepage unter: www.dbxpro.com 18-0448-B ProVocal User Manual...
