- Seite 1 ® ™ Kanal Advanced Feedback Suppression Prozessor Bedienungshandbuch...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
WICHTIGE SICHERHEITSVORKEHRUNGEN WARNUNGEN ZU IHREM SCHUTZ C A U T I O N BITTE LESEN: R I S K O F E L E C T R I C S H O C K D O N O T O P E N BEWAHREN SIE DIE ANLEITUNGEN GUT AUF A T T E N T I O N : R I S Q U E D E C H O C E L E C T R I Q U E - N E P A S O U V R I R... -
Seite 3: Konformitätserklärung
Vice-President of Engineering 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 9. Juni 2003 Europäische Kontaktadresse: Ihr örtliches dbx Sales und Service Office oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA Fon: (801) 566-8800... -
Seite 4: Inhaltsverzeichnis
AFS 224 Inhalt Inhalt Definition des AFS 224 ..........i Service-Kontaktinfo ..........ii Garantie..............ii Installationsempfehlungen ........1 Elementare Anschlüsse ...........1 Rückseitige Anschlüsse...........2 Vorderseitige Anschlüsse........2 Nutzer-Setup ............3 Anwendungen ............7 Blockdiagramm.............10 Technische Daten ..........11 ® Inhalt AFS 224 Bedienungshandbuch... - Seite 5 AFS 224 AFS 224 Bedienung ®...
-
Seite 6: Einleitung
Feedback-Unterdrückungsprozessoren mit zehn und zwölf Filtern sind inzwischen de facto Standard, aber das Techniker-Team von dbx hat sich noch nie mit dem Status Quo zufrieden gegeben. Um also die Messlatte wieder einmal höher zu legen, entwickelte es einen speziellen Feedback-Unterdrückungsprozessor mit bis zu 24 Filtern pro Kanal und extrem schmalen Band-... -
Seite 7: Service-Kontaktinfo
Garantie Gültigkeit zu verleihen. Der Kaufnachweis muss vom Kunden erbracht werden. 2 2 . . dbx garantiert, dass dieses Produkt – sofern es in den USA gekauft und ausschließlich dort verwendet wird – bei normalem Einsatz und normaler Wartung frei von Verarbeitungs- und Materialfehlern ist. -
Seite 8: Bedienung
Impedanz höher als 600ž ist. • Schließen Sie den AFS 224 ans Stromnetz an. Verbinden Sie das AC Netzkabel mit dem AC Netz- anschluss auf der Rückseite des AFS 224. Verlegen Sie das AC Netzkabel in ausreichendem Abstand zu Audioleitungen und schließen Sie es an eine Mehrfachsteckdose an. -
Seite 9: Rück- Und Vorderseite

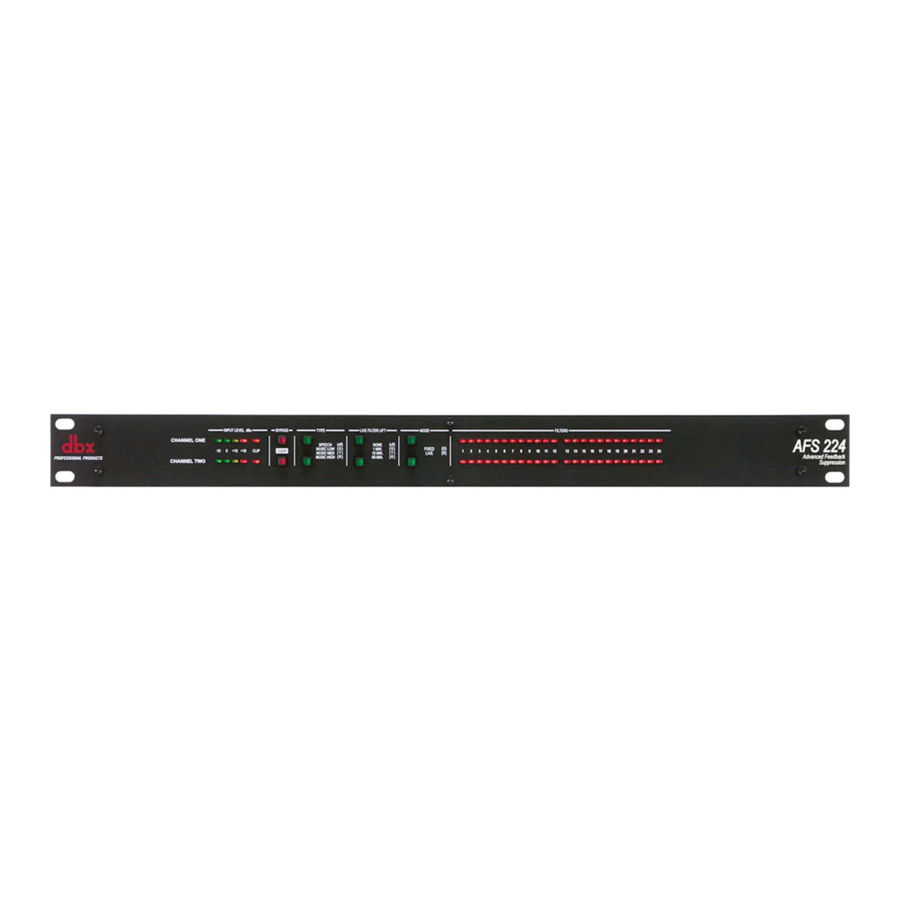

Feedbacks verwendeten Notchfilters. MUSIC HIGH arbeitet mit sehr schmalen Notchfiltern, um den Einfluss auf die Musik zu minimieren, während SPEECH mit viel breiteren Notch- filtern arbeitet und der AFS 224 dadurch schneller reagieren kann. Typ, LED-Farbe und Frequenzgüte (Q) sind unten aufgeführt. Eine repräsentative Filter Q-Grafik ist auf der nächsten Seite abgebildet. -
Seite 10: Nutzer-Setup
Taste lässt sich auch die Anzahl an Filtern einstellen. Weitere Infos finden Sie in Abschnitt B “Setup” AFS Filter LEDs: Der AFS 224 bietet 24 Filter LEDs pro Kanal, die die Anzahl an festen und eingestellten Filtern auf den einzelnen Kanälen angeben. - Seite 11 Wenn keine Insert-Punkte verfügbar sind, benutzt man Verfahren 4. Stellen Sie hierbei sicher, dass der AFS 224 Eingangspegel die 0 und +10 dBu LEDs wie oben gezeigt leuchten lässt. Vielleicht muss man auch den Eingangspegel zu den Endstufen verringern, damit diese nicht durch das Signal vom AFS 224 übersteuert werden.
- Seite 12 Dieser Modus ist für den Einsatz während einer Darbietung konzipiert. Um den AFS 224 in den Live-Modus zu schalten, drücken Sie die <MODE> Taste, bis sie rot leuchtet. Wenn im Live-Modus Feedback auftritt, wird ein Filter auf die Feedback-Frequenz eingestellt.
- Seite 13 Verfahren. F- 1 Vorderseite verriegeln Um den gesamten Zugriff auf das vordere Bedienfeld des AFS 224 zu blockieren, halten Sie die <LIVE FILTER LIFT> Taste von Kanal 1 gedrückt, bis alle Filter-LEDs von außen nach innen leuchten. Um die Verriegelung der Vorderseite wieder aufzuheben, halten Sie die <LIVE FILTER LIFT>...
-
Seite 14: Anwendungsanleitung
1. Verbinden Sie das über den Kanal-Insert des Mischers ausgegebene Signal mit dem Eingang des AFS 224. 2. Verbinden Sie den Ausgang des AFS 224 mit dem Insert Return des Mischers. Für die maximale Leistung und den korrekten Betrieb muss das Eingangssignal zum dbx 224 die “0”... - Seite 15 Mischpults geeignet. Diese Anwendung bietet dem Nutzer zwei Kanäle mit 24 Filtern zur Feedback-Unterdrückung pro Kanal. 1. Verbinden Sie die Inserts der Stereo-Ausgänge des Mischers mit den Eingängen des AFS 224. 2. Verbinden Sie die Ausgänge des AFS 224 mit den Insert Returns des Mischers.
- Seite 16 Gitarren) separat behandeln. Diese Anwendung bietet dem Nutzer zwei Kanäle mit 24 Filtern zur Feedback-Unterdrückung pro Stereokanal der Mischer-Subgruppe. 1. Verbinden Sie die Inserts des Stereo-Ausgangs des Mischers mit den Eingängen des AFS 224. 2. Verbinden Sie die Ausgänge des AFS 224 mit den Insert Returns des Mischers.
- Seite 17 2. Verbinden Sie die Ausgänge des AFS 224 mit den Endstufen. 3. Schalten Sie Mischer und Endstufen ein. Für die maximale Leistung und den korrekten Betrieb muss das Eingangssignal zum dbx 224 die “0” dBu LED ziemlich kontinuierlich und die “+10” dBu LED gelegentlich leuchten lassen.
-
Seite 18: Blockdiagramm
AFS 224 Bedienung Blockdiagramm Blockdiagramm ® AFS 224 Bedienungshandbuch 386 User Manual... -
Seite 19: Technische Daten
Elektronisch symmetriert/asymmetrisch, RF-gefiltert Impedanz: Symmetrisch >120ž, asymmetrisch >60ž Max. Ausgangspegel: +20dBu A/D Leistung: Typ: dbx Type IV™ Wandlersystem Dynamikbereich: >113 dB A-bewertet, >110 dB unbewertet, 22kHz BW Type IV™ Dynamikbereich >119 dB, A-bewertet, 22kHz BW >117 dB, unbewertet, 22kHz BW A/D Wandlung:... - Seite 20 ® A Harman International Company 8760 South Sandy Pkwy. Sandy, Utah 84070 Fon: (801) 568-7660 Fax: (801) 568-7662 Fragen oder Kommentare E-mail: customer@dbxpro.com World Wide Web Homepage: www.dbxpro.com Gedruckt in China 18-6398V-A...
