MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE
Montieren der Kettenblatteinheit und der Kurbelarme

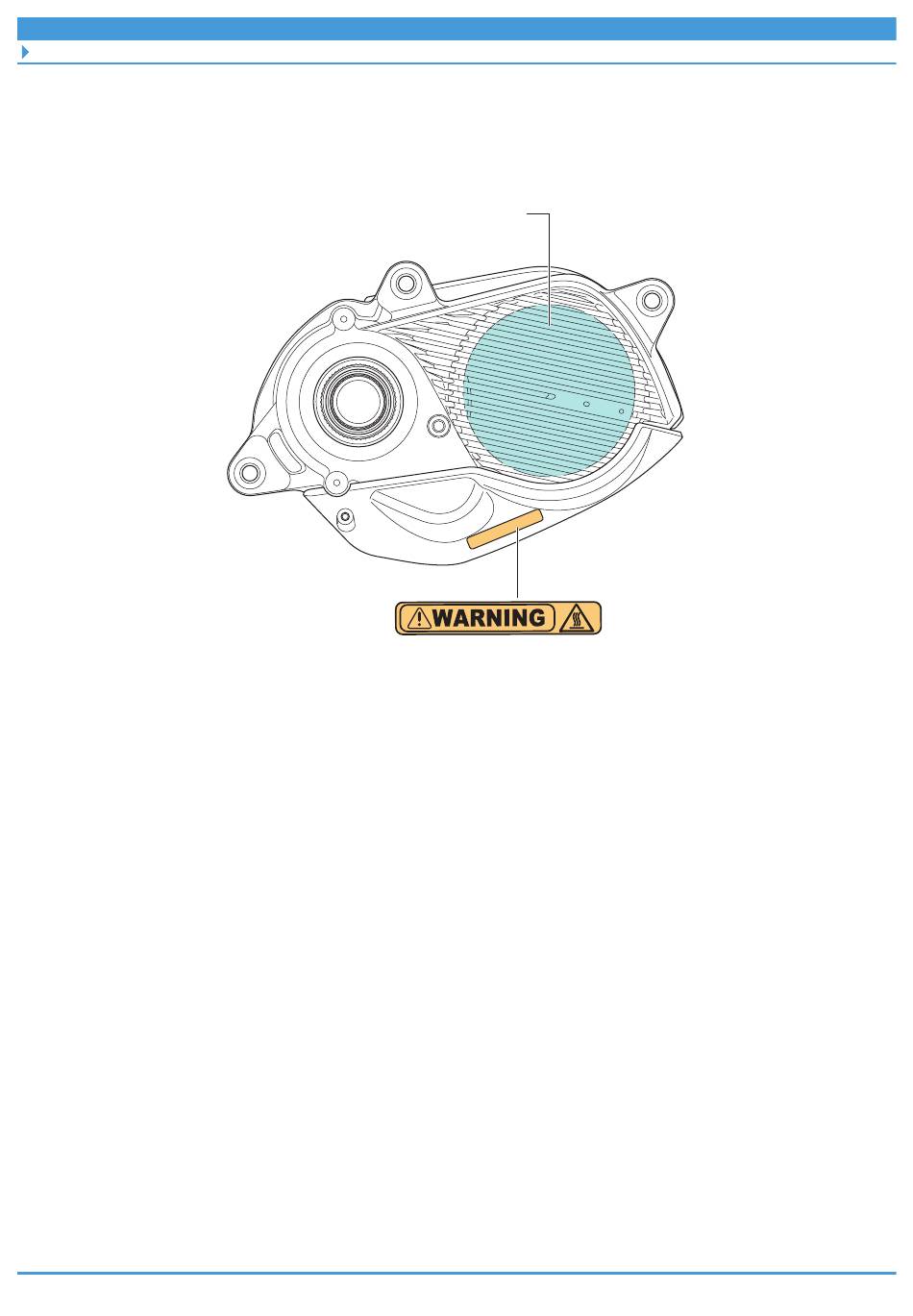

Für Fahrräder, für die individuelle Abdeckungen von einem anderen Hersteller genutzt werden,
richten Sie sich nach der in der Abbildung gezeigten Position, um das Etikett bezüglich
thermischer Gefahren, das im Lieferumfang des DU-EP800 enthalten ist, an einer sichtbaren
Stelle in der Nähe der Motorrippen zu fixieren.
Montieren der Kettenblatteinheit und der
Kurbelarme
Setzen Sie das Hinterrad in das Fahrrad ein, bevor Sie folgende Vorgänge durchführen.
1.
Setzen Sie den linken Kurbelarm ein.
(1) Prüfen Sie, dass die Anschlagplatte am linken Kurbelarm herausragt.
(2) Setzen Sie den linken Kurbelarm mit dem breiten Teil der Verzahnung des linken
Kurbelarms auf den breiten Teil der Verzahnung auf der Kurbelachse.
Motorrippen
Etikett bezüglich thermischer
Gefahren
37
