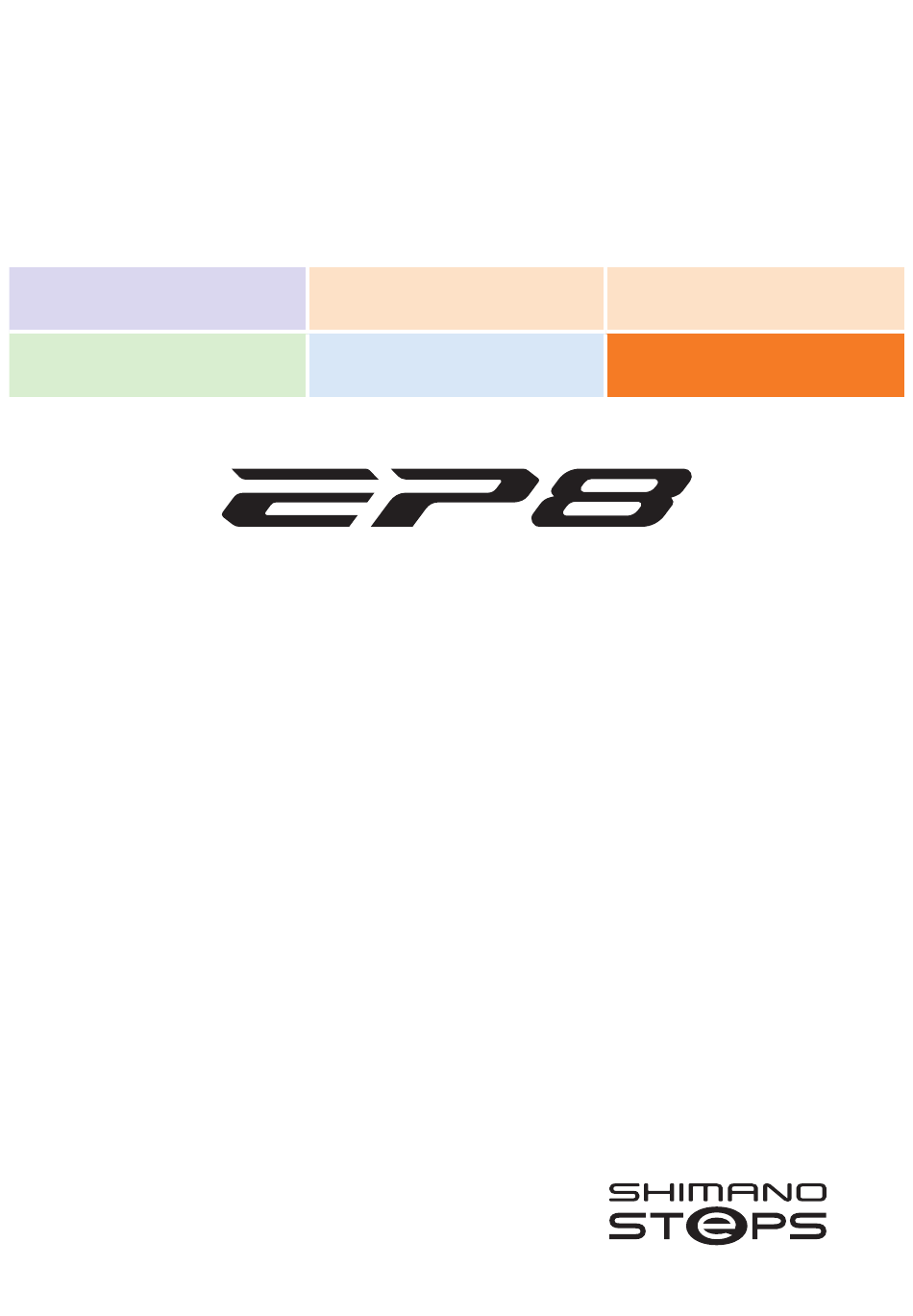

- Seite 1 DM-EP800-01 (German) Händlerbetriebsanleitung RENNRAD Trekking City Touring/ CITY SPORT E-BIKE Comfort Bike EP800 Serie DU-EP800 FC-M8150 FC-EM900 FC-EM600 SM-CRE80 SM-CRE80-B SM-CRE80-12 SM-CRE80-12-B SM-CRE80-12-SB SM-CRE61 EW-SS300 EW-SS301 DC-EP800-A DC-EP800-B DC-EP800-G...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT ..................2 WICHTIGER HINWEIS ..............4 SICHERHEITSHINWEISE .............5 LISTE ZU VERWENDENDER WERKZEUGE ........13 MONTAGE ELEKTRISCHER TEILE ..........14 Bezeichnung der Komponenten ............14 • Akku für externe Befestigung ....................14 • Akku mit integrierter Befestigung ..................15 Verkabelungs-Übersicht ...............16 Spezifikationen ..................17 Stromkabel ...................17 •... - Seite 3 Anschließen der Leuchtenkabel ............33 Montage der Abdeckung der Antriebseinheit ........35 • Fixierung des Etiketts bezüglich thermischen Gefahren ............. 36 Montieren der Kettenblatteinheit und der Kurbelarme ....37 Montage der Armabdeckungen ............42 Messen und einstellen der Kettenspannung ........44 • Manuelle Einstellung ......................45 •...
-
Seite 4: Wichtiger Hinweis
WICHTIGER HINWEIS WICHTIGER HINWEIS • Diese Händlerbetriebsanleitung ist zur Nutzung durch Zweiradmechatroniker bestimmt. Montieren Sie die Komponenten anhand der Händlerbetriebsanleitungen nicht selbst, wenn Sie über keine entsprechende Ausbildung verfügen. Falls Ihnen bestimmte Angaben in dieser Serviceanleitung unklar sind, setzen Sie die Montage nicht fort. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Die folgenden Anweisungen sind unbedingt einzuhalten, um Verletzungen oder Sachschäden an der Ausrüstung oder der unmittelbaren Umgebung zu vermeiden. Die Anweisungen sind nach Grad der Gefahr oder Beschädigung klassifiziert, falls das Produkt unsachgemäß verwendet wird. Die Nichtbeachtung der Anweisungen führt zum Tod oder zu GEFAHR schweren Verletzungen. - Seite 6 SICHERHEITSHINWEISE WARNUNG • Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Es wird empfohlen, original SHIMANO-Teile zu verwenden. Wenn sich Schrauben und Muttern lockern oder beschädigt werden, kann dies zu einem Sturz und schweren Verletzungen führen. Wenn Einstellungen nicht sachgerecht ausgeführt werden, können Probleme auftreten, die eventuell sogar zu einem Sturz führen, bei dem Sie sich unter Umständen schwere Verletzungen zuziehen könnten.
-
Seite 7: Lithium-Ionen-Akku
SICHERHEITSHINWEISE • Wenn Sie den Akku am Fahrrad montiert laden, bewegen Sie das Fahrrad nicht. Der Netzstecker des Akkuladegeräts könnte sich sonst lösen und dadurch nicht mehr vollständig in der Steckdose sitzen, was zu einem Brand führen könnte. • Berühren Sie die Antriebseinheit nicht, wenn diese längere Zeit durchgängig verwendet wurde. -
Seite 8: Vorsichtsmaßnahmen Bei Der Entsorgung
SICHERHEITSHINWEISE „ Vorsichtsmaßnahmen bei der Entsorgung • Beachten Sie bei der Entsorgung eines Fahrradcomputers, der einen Akku enthält, alle bundesstaatlichen, staatlichen und lokalen Umweltvorschriften. Die Entsorgung dieses Produkt durch Verbrennung oder in einem Heißofen, oder durch mechanisches Zermahlen oder Zerschneiden kann zu einer Explosion des integrierten Akkus führen. VORSICHT Benutzer sollten auch Folgendes wissen und beachten: •... - Seite 9 SICHERHEITSHINWEISE • Wenden Sie sich bezüglich Montage und Einstellung des Produkts an die Verkaufsstelle, in der Sie das Produkt erworben haben. • Die Komponenten sind vollständig wasserdicht und für das Fahren bei Nässe geeignet. Allerdings sollten Sie sie nicht absichtlich in Wasser tauchen. •...
-
Seite 10: Verbindung Und Kommunikation Mit Dem Pc
SICHERHEITSHINWEISE • Verwenden Sie für die Reinigung von Akku und Kunststoffabdeckung ein feuchtes, gut ausgewrungenes Tuch. • Bei Fragen hinsichtlich der Montage und Wartung wenden Sie sich an die Verkaufsstelle, in welcher Sie das Produkt gekauft haben. • Für Aktualisierungen der Komponenten-Software wenden Sie sich bitte an die Verkaufsstelle. -
Seite 11: Aufbau Der Broschüren
SICHERHEITSHINWEISE Aufbau der Broschüren „ Gebrauchsanweisung Die SHIMANO STEPS Gebrauchsanweisungen sind wie nachfolgend beschrieben in mehrere Broschüren unterteilt. Die aktuellsten Serviceanleitungen stehen auf unserer Website (https://si.shimano.com) zur Verfügung. Name Details Dies ist die allgemeine Serviceanleitung für die SHIMANO STEPS Serie. Sie enthält die folgenden Inhalte: •... - Seite 12 SICHERHEITSHINWEISE „ Händlerbetriebsanleitung Die SHIMANO STEPS Händlerbetriebsanleitungen sind wie nachfolgend beschrieben in mehrere Broschüren unterteilt. Die aktuellsten Serviceanleitungen stehen auf unserer Website (https://si.shimano.com) zur Verfügung. Name Details Dies ist die allgemeine Serviceanleitung für die SHIMANO STEPS Serie. • Verkabelungs-Übersicht SHIMANO STEPS •...
-
Seite 13: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Komponente Verwendungsort/ Werkzeug Schraubentyp Stromkabel Stecker TL-EW02 / TL-EW300 Befestigungsschraube des 4 mm Innensechskantschlüssel / Geschwindigkeitssensors sechsrund [Nr. 25] Geschwindigkeitssensor (EW-SS300) Befestigungsschraube für Kreuzschraubendreher [Nr. -
Seite 14: Montage Elektrischer Teile
MONTAGE ELEKTRISCHER TEILE Bezeichnung der Komponenten MONTAGE ELEKTRISCHER TEILE Bezeichnung der Komponenten Akku für externe Befestigung Externer Akku*1 Akkuhalterung Abdeckung der Antriebseinheit (links Antriebseinheit und unten) Kurbelarm Kettenblatteinheit Geschwindigkeitssensor*2 Gangschaltung*3 Schaltereinheit Bremsscheibe (Motorunterstützungsschalter) Schaltereinheit (Gangschalter) oder Fahrradcomputer oder Junction (A) Schalthebel Stromkabel Kettenführung... -
Seite 15: Akku Mit Integrierter Befestigung
MONTAGE ELEKTRISCHER TEILE Bezeichnung der Komponenten Akku mit integrierter Befestigung Integrierter Akku*1 Abdeckung der Antriebseinheit (links Antriebseinheit und unten) Kurbelarm Kettenblatteinheit Geschwindigkeitssensor*2 Gangschaltung*3 Schaltereinheit Bremsscheibe (Motorunterstützungsschalter) Schaltereinheit (Gangschalter) oder Fahrradcomputer oder Junction (A) Schalthebel Stromkabel Kettenführung Akkuladegerät *1 Befestigen Sie die Akkuhalterung und den Akku im Rahmen. Je nach E-Bike wird der Akku ggf. an einer anderen Position montiert als in der Abbildung gezeigt. -
Seite 16: Verkabelungs-Übersicht
MONTAGE ELEKTRISCHER TEILE Verkabelungs-Übersicht Verkabelungs-Übersicht TECHNIK-TIPPS • Die maximale Stromkabel-Länge zwischen den Komponenten beträgt 1.600 mm. Stellen Sie sicher, dass die Gesamtlänge 1.600 mm oder weniger beträgt, wenn Sie über Junction (B) oder den Umwandlungsadapter eine Verbindung herstellen. -
Seite 17: Spezifikationen
MONTAGE ELEKTRISCHER TEILE Spezifikationen Spezifikationen Betriebstemperaturbereich: Akkutyp -10 - 50 °C Lithium-Ionen-Akku Entladen Lesen Sie die „SHIMANO STEPS Betriebstemperaturbereich: Nennleistung 0 - 40 °C Gebrauchsanweisung für Laden Akkus und Komponenten“. Lagertemperatur Nennspannung -20 - 70 °C 36 V DC Lagertemperatur Antriebseinheit-Typ -20 - 60 °C Mitteneinbau... - Seite 18 MONTAGE ELEKTRISCHER TEILE Stromkabel Produktname Vorgesehener Zweck Typ EW-SD300 Typ EW-SD50 Original SHIMANO- Verbinden / Lösen des TL-EW300 TL-EW02 Werkzeug Stromkabels Blockieren unbelegter Blindstecker Y7HE30000 Y6VE15000 Anschlüsse EW-CL300-S (für Verbinden von Schaltzugaußenhülle) Verkabelung und Kabel-Clip EW-CL300-M Y70H98040 Bremszugaußenhülle / (für Bremsleitung Bremszugaußenhülle und Bremsleitung)
-
Seite 19: Umwandlungsadapter
MONTAGE ELEKTRISCHER TEILE Stromkabel HINWEIS • Das original SHIMANO-Werkzeug, das zur Montage/Demontage verwendet wird, und das Zubehör, das für die Verkabelung verwendet wird, variiert für die Typen EW-SD300 und EW-SD50. Stellen Sie sicher, ein kompatibles Produkt zu verwenden. • EW-CL300-S ist mit einer Nut markiert, um ihn von EW- Differenzierungsnut CL300-M zu unterscheiden. -
Seite 20: Setzen Sie Den Stecker Des Stromkabels In Die Führung Des Werkzeugs
MONTAGE ELEKTRISCHER TEILE Stromkabel Setzen Sie den Stecker des Stromkabels in die Führung des Werkzeugs TL-EW300. Wenn am Stecker des Stromkabels eine Ausrichtungsmarkierung vorhanden ist, dann prüfen Sie die Form des E-TUBE-Anschlusses, an den Sie anschließen wollen und richten Sie ihn nach der Ausrichtungsmarkierung aus. Ohne Ausrichtungsmarkierung am Stecker Führung Mit Ausrichtungsmarkierung am Stecker... - Seite 21 MONTAGE ELEKTRISCHER TEILE Stromkabel Stecken Sie den Stecker des Stromkabels in den E-TUBE-Anschluss. Schieben Sie ihn gerade vor, bis Sie fühlen, dass er klickend einrastet. Stecker E-TUBE-Anschluss `Entfernen des Stromkabels (EW-SD300) Entfernen Sie das Stromkabel. (1) Setzen Sie das Werkzeug TL-EW300 in die Nut am Steckerteil des Stromkabels ein. (2) Trennen Sie das Stromkabel vom E-TUBE-Anschluss.
-
Seite 22: Anschließen Des Stromkabels (Ew-Sd50)
MONTAGE ELEKTRISCHER TEILE Stromkabel TECHNIK-TIPPS • Falls der Platz zum Einsetzen des Werkzeugs begrenzt ist, können Sie TL-EW300, wie in der Abbildung gezeigt, verwenden, um das Stromkabel zu trennen. `Anschließen des Stromkabels (EW-SD50) Verbinden Sie das Stromkabel mit dem E-TUBE-Anschluss. Setzen Sie den Stecker des Stromkabels in die Führung des Werkzeugs TL-EW02. - Seite 23 MONTAGE ELEKTRISCHER TEILE Stromkabel Stecken Sie den Stecker des Stromkabels in den E-TUBE-Anschluss. Schieben Sie ihn gerade vor, bis Sie fühlen, dass er klickend einrastet. Stecker E-TUBE-Anschluss ` Entfernen des Stromkabels (EW-SD50) Entfernen Sie das Stromkabel. (1) Setzen Sie das Werkzeug TL-EW02 in die Nut am Stecker des Stromkabels ein. (2) Trennen Sie das Stromkabel vom E-TUBE-Anschluss.
-
Seite 24: Montage Der Cockpit-Peripherie-Komponenten
Komponenten Lesen Sie in der „SHIMANO STEPS Händlerbetriebsanleitung für Fahrradcomputer und Schaltereinheit“ nach. Montage der Akkuhalterung und der Teile Lesen Sie in der „SHIMANO STEPS Händlerbetriebsanleitung für Akkus und Akkuladegeräte“ nach. Montage des Geschwindigkeitssensors HINWEIS • Genauere Angaben zur Kompatibilität des Geschwindigkeitssensors und der Antriebseinheit finden Sie in den Informationen zur Kompatibilität... - Seite 25 MONTAGE ELEKTRISCHER TEILE Montage des Geschwindigkeitssensors (2) Montieren Sie provisorisch die Befestigungsschraube. Magneteinheit Geschwindigkeitssensor (Provisorisch) Speiche Befestigungsschraube Montieren Sie den Geschwindigkeitssensor. Prüfen Sie, dass der Abstand zwischen Geschwindigkeitssensor und Magneteinheit zwischen 3 bis 17 mm beträgt. Abstand zwischen Geschwindigkeitssensor und Magneteinheit...
-
Seite 26: Dieser Typ Ist Nur Für Den Einsatz Mit Scheibenbremsen Konstruiert
MONTAGE ELEKTRISCHER TEILE Montage des Geschwindigkeitssensors Abstand zwischen Abstand zwischen Geschwindigkeitssensor und Geschwindigkeitssensor und Magneteinheit liegt bei 3 bis 17 mm Magneteinheit ist größer als 17 mm Distanzscheibe Verzahnte 1,5 - 2 Nm Unterlegscheibe Befestigungsschraube des Geschwindigkeitssensors (Länge 16 mm) 1,5 - 2 Nm Befestigungsschraube des Geschwindigkeitssensors (Länge 22 mm) - Seite 27 MONTAGE ELEKTRISCHER TEILE Montage des Geschwindigkeitssensors Montieren Sie die Bremsscheibe am Laufrad. • Details zur Montage finden Sie im Abschnitt „Scheibenbremse“ unter Allgemeine Bedienungsvorgänge. • Die Bremsscheibe mit Magneteinheit ist der interne Verzahnungstyp. Verwenden Sie für die Montage das original SHIMANO-Werkzeug TL-LR15. Montieren Sie den Geschwindigkeitssensor am Rahmen.
-
Seite 28: Montage Der Antriebseinheit Und Umliegender Teile
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Antriebseinheit MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Verwenden Sie den folgenden Vorgang, um die Antriebseinheit nebst umliegender Teile zu montieren. (1) Montage der Antriebseinheit (2) Verkabelung zur Antriebseinheit (3) Montage der Abdeckung der Antriebseinheit (4) Montieren der Kettenblatteinheit und der Kurbelarme TECHNIK-TIPPS •... - Seite 29 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Antriebseinheit (3) Ziehen Sie die Befestigungsschraube auf der linken Seite des Rahmens fest. Montageöffnung Rechts Vorn 10 - 12,5 Nm Befestigungsschraube für die Antriebseinheit (M8) Links 10 - 12,5 Nm Befestigungsschraube für die Antriebseinheit (M8) Antriebseinheit Hinten...
-
Seite 30: Anschließen Des Netzkabels
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Anschließen des Netzkabels Anschließen des Netzkabels Verbindungsmethode Schließen Sie das Netzkabel an. Richten Sie die Δ Markierung am Stromanschluss der Antriebseinheit mit der Pfeilmarkierung an der Spitze des Netzkabels aus und stecken Sie dann das Netzkabel ein, bis Sie ein fühlbares Klicken wahrnehmen. -
Seite 31: Methode Zum Entfernen
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Verbindung von Peripheriegeräten des Cockpits und elektronischen Schaltungskomponenten Methode zum Entfernen Entfernen des Netzkabels. Halten Sie die Nut am Stecker und schieben Sie die Spitze des Steckers an, um ihn herauszuziehen, wie in der Abbildung gezeigt. Steckerteil des Netzkabels (bei Abziehen des Steckers Verbindung mit... -
Seite 32: Anschließen Des Geschwindigkeitssensors
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Anschließen des Geschwindigkeitssensors Schließen Sie das Stromkabel an den E-TUBE-Anschluss der Antriebseinheit an. E-TUBE-Anschluss Stromkabel HINWEIS • An den nicht verwendeten E-TUBE-Anschlüssen müssen Blindstecker angebracht werden. Anschließen des Geschwindigkeitssensors Schließen Sie das Stromkabel des Geschwindigkeitssensors an den Anschlussblock der Antriebseinheit an. -
Seite 33: Anschließen Der Leuchtenkabel
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Anschließen der Leuchtenkabel Schließen Sie das Stromkabel an den Geschwindigkeitssensoranschluss der Antriebseinheit an. Anschluss des Geschwindigkeitssensors Stromkabel des Geschwindigkeitssensors Anschließen der Leuchtenkabel Verbinden Sie die Kabel, die mit Vorder- und Rücklicht verbunden sind, mit der Antriebseinheit. - Seite 34 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Anschließen der Leuchtenkabel Lösen Sie die Befestigungsschrauben. Befestigungsschraube Verbinden Sie die Leuchtenkabel mit den Anschlussklemmen für die Beleuchtung, ziehen Sie die Befestigungsschrauben dann an. Anschlussklemmen für die Beleuchtung 0,6 Nm Befestigungsschraube...
-
Seite 35: Montage Der Abdeckung Der Antriebseinheit
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Abdeckung der Antriebseinheit Montage der Abdeckung der Antriebseinheit • Das Äußere der Abdeckung der Antriebseinheit unterscheidet sich je nach Modell, doch die Montagemethode ist die gleiche. • Wenn Sie zugleich eine Abdeckung der Antriebseinheit von einem anderen Unternehmen verwenden, dann lesen Sie in der Serviceanleitung für den Rahmen nach. -
Seite 36: Fixierung Des Etiketts Bezüglich Thermischen Gefahren
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Abdeckung der Antriebseinheit Montieren Sie die Schutzvorrichtung. 0,6 Nm Befestigungsschrau be für die Abdeckung Fixierung des Etiketts bezüglich thermischen Gefahren Ein Etikett bezüglich thermischer Gefahren ist an der in der Abbildung gezeigten Position an der Schutzvorrichtung fixiert (DC-EP800-G: SHIMANO Abdeckung der Antriebseinheit). -
Seite 37: Montieren Der Kettenblatteinheit Und Der Kurbelarme
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montieren der Kettenblatteinheit und der Kurbelarme Für Fahrräder, für die individuelle Abdeckungen von einem anderen Hersteller genutzt werden, richten Sie sich nach der in der Abbildung gezeigten Position, um das Etikett bezüglich thermischer Gefahren, das im Lieferumfang des DU-EP800 enthalten ist, an einer sichtbaren Stelle in der Nähe der Motorrippen zu fixieren. - Seite 38 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montieren der Kettenblatteinheit und der Kurbelarme (3) Ziehen Sie die Kappe fest. Linker Kurbelarm (1) Querschnitt Anschlagplatte 0,7 - 1,5 Nm Führungsverzahnung Führungsverzahnung Kappe (breit) (breit) Sichern Sie den linken Kurbelarm. (1) Drücken Sie die Anschlagplatte hinein. * Prüfen Sie, dass der Plattenstift fest sitzt.
- Seite 39 Fahrrad gesehen. Querschnitt Außenseite Fahrradseite • Lesen Sie bei der Montage der Kettenführung in der „SHIMANO STEPS Händlerbetriebsanleitung für die Kettenführung“ nach, bevor Sie das Kettenblatt mittels der folgenden Verfahren montieren. • Für die Montage der Kettenführung sind spezielle Befestigungsschrauben für Magnesium-Produkte erforderlich.
- Seite 40 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montieren der Kettenblatteinheit und der Kurbelarme Setzen Sie das Kettenblatt auf. Aufsetzen mit der Einheit der Kettenblattverzahnung ausgerichtet mit der Verzahnung der Kettenblattaufnahme auf der Achse. Kettenblatteinheit Achse Verzahnung der Kettenblattaufnahme Setzen Sie die Kette auf. Sichern Sie die Kettenblatteinheit.
- Seite 41 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montieren der Kettenblatteinheit und der Kurbelarme (2) Ziehen Sie den Sicherungsring fest, während Sie gleichzeitig den linken Kurbelarm fest andrücken. 35 - 45 Nm Sicherungsring TECHNIK-TIPPS • Ein Schlagschrauber darf nicht verwendet werden. Setzen Sie den rechten Kurbelarm ein und befestigen Sie die Kappe. 0,7 - 1,5 Nm Kappe Rechter Kurbelarm...
-
Seite 42: Montage Der Armabdeckungen
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Armabdeckungen (2) Ziehen Sie die Klemmschraube an. 12 - 14 Nm Klemmschraube (x 2) Querschnitt Anschlagplatte Plattenstift HINWEIS • Setzen Sie die Anschlagplatte in der richtigen Ausrichtung ein (siehe Abbildung). Querschnitt Fahrradseite Außenseite Montage der Armabdeckungen Wenn dem Kettenblatt Armabdeckungen beigefügt sind, montieren Sie die Armabdeckungen... - Seite 43 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Montage der Armabdeckungen Setzen Sie die Armabdeckungen auf die linken und rechten Seiten des Kettenblatts. Montieren Sie so, dass die Haken den Spider-Arm auf dem Kettenblatt greifen. Haken Armabdeckung...
-
Seite 44: Messen Und Einstellen Der Kettenspannung
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Messen und einstellen der Kettenspannung Ziehen Sie die zwei Befestigungsschrauben von links und rechts fest. Bei Getriebenabe-Modellen gehen Sie zu „Messen und einstellen der Kettenspannung“. 0,8 Nm 0,8 Nm Befestigungsschraube Befestigungsschraube Messen und einstellen der Kettenspannung Die Kettenspannung muss bei Modellen mit Getriebenabe eingestellt werden. -
Seite 45: Manuelle Einstellung
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Messen und einstellen der Kettenspannung Manuelle Einstellung Messen Sie und stellen Sie die Kettenspannung ein. Ziehen Sie die obere Seite der Kette mit einer Kraft von etwa 10 N (1 kp) etwa in der Mitte zwischen Achse der Antriebseinheit und Hinterradachse auf und ab. Stellen Sie die Kettenspannung so ein, dass die Kette 15 mm oder weniger Spiel hat. -
Seite 46: Messen Und Einstellen Von Der Unterseite Der Kette
MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Messen und einstellen der Kettenspannung (2) Drücken Sie TL-DUE60 herunter, sodass es das Kettenblatt und hintere Ritzel berührt. Nasenteil Stellen Sie die Kettenspannung so ein, dass die Nase des TL-DUE60 nicht aus der Oberseite des Rahmens heraussteht. ` Messen und Einstellen von der Unterseite der Kette Setzen Sie TL-DUE60 auf. - Seite 47 MONTAGE DER ANTRIEBSEINHEIT UND UMLIEGENDER TEILE Messen und einstellen der Kettenspannung (2) Drücken Sie TL-DUE60 herauf, sodass es das Kettenblatt und hintere Ritzel berührt. Nasenteil Stellen Sie die Kettenspannung so ein, dass der Rundkopf der Nase am TL-DUE60 nicht durch den Rahmen verdeckt wird. Nase (Rundkopf)
-
Seite 48: Verbindung Und Kommunikation Mit Geräten
KOMMUNIKATION MIT GERÄTEN Die Verbindung des Fahrrads mit einem elektronischen Gerät erlaubt es Ihnen, das System zu konfigurieren, Firmware zu aktualisieren und mehr. Lesen Sie auch in der „SHIMANO STEPS Gebrauchsanweisung für Fahrradcomputer“ und in der „SHIMANO STEPS Händlerbetriebsanleitung für Spezial-Fahrradcomputer und Schaltereinheit“ nach. -
Seite 49: Wartung
WARTUNG Ersetzen der Kettenblatteinheit WARTUNG Ersetzen der Kettenblatteinheit Wenn Sie die Kettenblatteinheit ersetzen, stellen Sie sicher, dass die Kette aufgelegt ist. Eine detaillierte Anleitung finden Sie unter „Montieren der Kettenblatteinheit und der Kurbelarme“. Entfernen Sie die linken und rechten Kurbelarme. Entfernen Sie den Sicherungsring (Linksgewinde). -
Seite 50: Austausch Des Kettenschutzes
WARTUNG Austausch des Kettenschutzes Entfernen Sie das Kettenblatt, ersetzen Sie es dann durch ein neues Kettenblatt. Die 4 Befestigungsschrauben für das Kettenblatt sollten mehrere Male gleich stark angezogen werden. „INSIDE“ oder Markierung Modellname 12 - 14 Nm Kettenblatt-Befestig ungsschraube Kettenblatt-Befestigun gsmutter 4-Arm-Adapter Kettenblatt... -
Seite 51: Austausch Der Armabdeckung
WARTUNG Austausch der Armabdeckung Entfernen Sie den Kettenschutz, ersetzen Sie ihn dann mit einem neuen Kettenschutz. Kettenschutz (nach innen) *Nur für doppelten Kettenschutz 0,7 Nm Befestigungsschraube Kettenschutz (nach außen) Kettenblatteinheit Austausch der Armabdeckung Die Armabdeckung kann ersetzt werden mit der an der Kettenblatteinheit befestigten Antriebseinheit. - Seite 52 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
