6.8.4.1

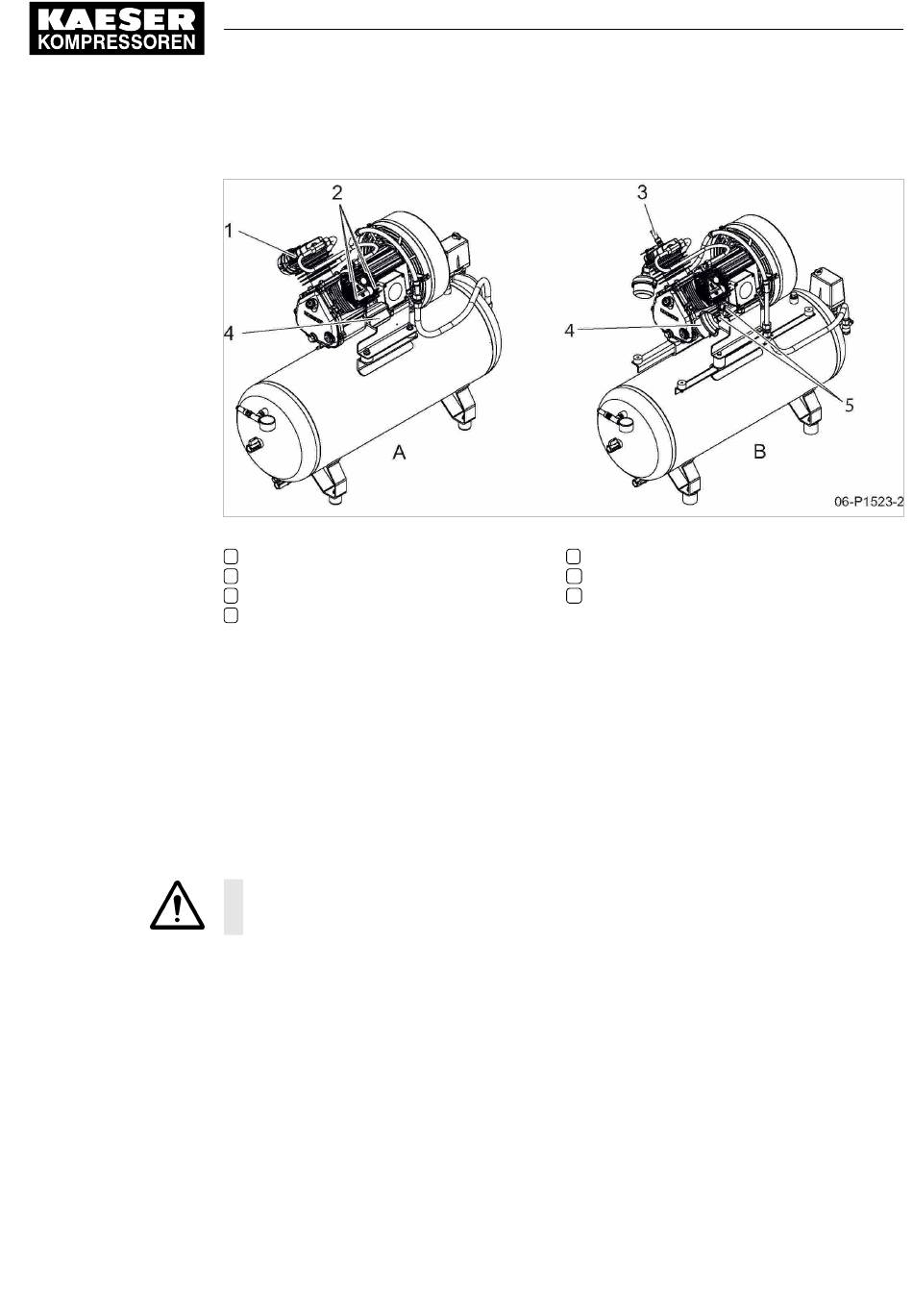

Abb. 25
Weitere Informationen
6.8.4.2
Nr.: 9_5750 24 D
6 Montage
6.8 Schalldämmhaube nachrüsten (Zubehör)
Zylinderkopf tauschen
Zylinderkopf tauschen EPC 440
Zylinderkopf
1
Zylinderschraube mit Innensechskant
2
Sicherheitsventil
3
Luftfilter
4
1. Luftfilter aus dem Zylinderkopf schrauben und ggf. reinigen.
2. Zylinderschrauben mit Innensechskant entfernen und Zylinderkopf abnehmen.
3. Neuen Zylinderkopf auf den Zylinder aufsetzen und mit den Zylinderschrauben festschrauben.
4. Sicherheitsventil mit Dichtung in den Zylinderkopf schrauben.
5. Mitgelieferte Winkel in den Zylinderkopf schrauben und Luftfilter montieren.
Hinweise zur Wartung des Luftfilters finden Sie in Kapitel 10.4.
Details zum Reinigen und Prüfen des Sicherheitsventils finden Sie in Kapitel 10.11.
Druckschalter umbauen
Der Druckschalter muss nur bei Maschinen mit liegendem Druckluftbehälter umgebaut wer‐
den.
Betriebsanleitung Kolbenkompressor
EPC
Winkel
5
vor dem Umbau
A
nach dem Umbau
B
