Siemens F-DI 16x24VDC HA Gerätehandbuch Seite 77

Deratingkurve
• Die folgenden Bilder zeigen das Laststrom-Derating der internen Geberversorgung bei
waagerechter und senkrechter Einbaulage.
Das zugrunde liegende Szenario sieht eine Beschaltung der Eingänge mit einem Maximal-
Wert von 30V vor gemäß Definition aus IEC 61131-2 für TYP 1 Sensoren.

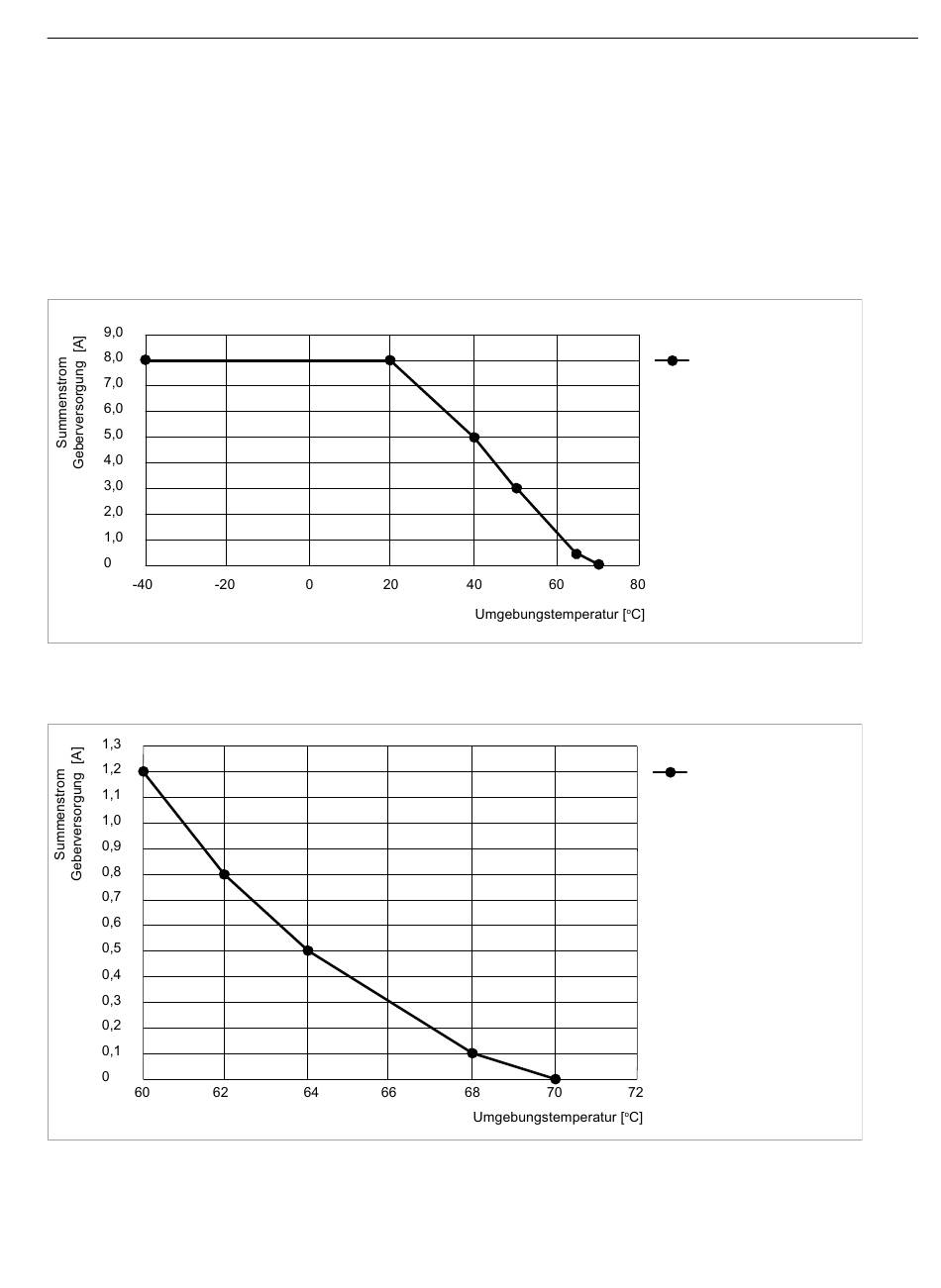

Bild 8-1 Laststrom-Derating der Geberversorgung bei waagerechter Einbaulage (Szenario gemäß IEC 61131-2, Typ 1)
Bild 8-2 Vergrößerter Ausschnitt des Laststrom-Derating der Geberversorgung bei waagerechter Einbaulage (Szenario gemäß
IEC 61131-2, Typ 1)
Digitaleingabemodul F-DI 16x24VDC HA (6DL1136-6BA00-0PH1)
Gerätehandbuch, 09/2020, A5E45647535-AB
Technische Daten
Summenstrom I [A]
waagerechte Einbaulage
(28,8/30V)
Detaildarstellung
Summenstrom I [A]
waagerechte Einbaulage
(28,8/30V)
77
