Montage

• Runde Produkte können in temperierten Räumen in
einer wahlfreien Position montiert werden.
• Rechteckige Klappen müssen immer mit horizontal ver-
laufenden Klappenachsen montiert werden. Das B-Maß
entspricht damit immer der horizontalen Richtung der
Achse des Klappenblatts.
• Das Produkt hat eine digitale Volumenstrommessung,
die positionsunabhängig ist.
• In reinigungspflichtigen Kanälen muss CONTROL Zone
mit Hilfe des Beschlags FSR an das Kanalsystem ange-
schlossen werden.
• CONTROL Zone muss immer an geraden Strecken mon-
tiert werden, siehe Abbildungen.

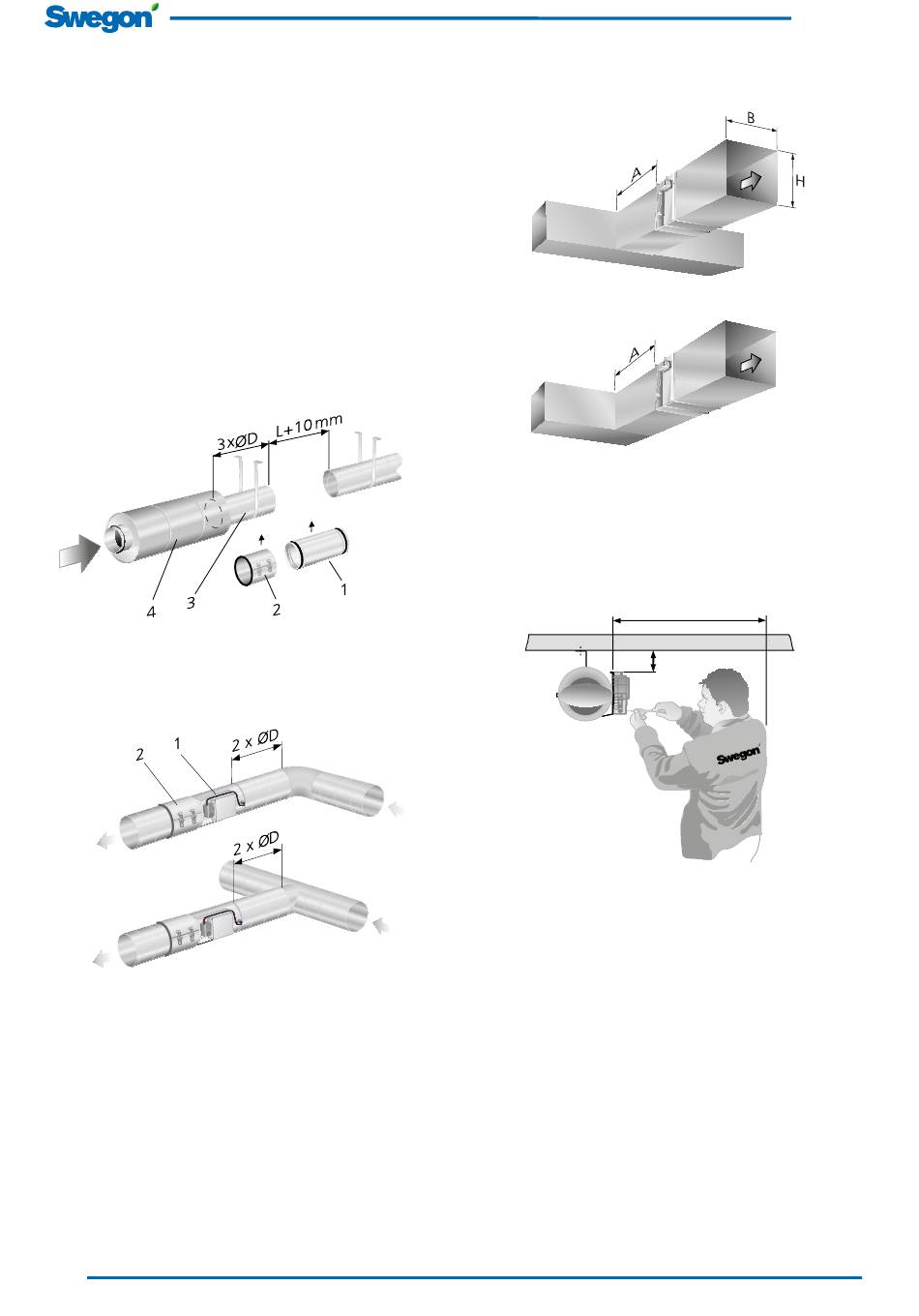

Abb. 14. Montage mit Montageteil (2), wenn ein Schalldämpfer
(4) mit Zentrumskulisse verwendet wird, muss dieser in einem
geraden Kanal (3) mit 3 x ØD von CONTROL Zone (1) entfernt
montiert werden.
Abb. 15. Anforderungen an gerade Strecken vor der Einheit.
8
Konstruktionsänderungen vorbehalten.
Abb. 16. Anforderungen an gerade Strecken vor der Einheit bei
rechteckiger Ausführung, A > 3 x B. Die Anforderung an gerade
Strecke zum Schalldämpfer mit Balken beträgt 3xB zwischen
Klappe und Schalldämpfer.
Abb. 17. Anforderungen an der Montageort.
20190611
Min 500 mm
Min 100 mm
